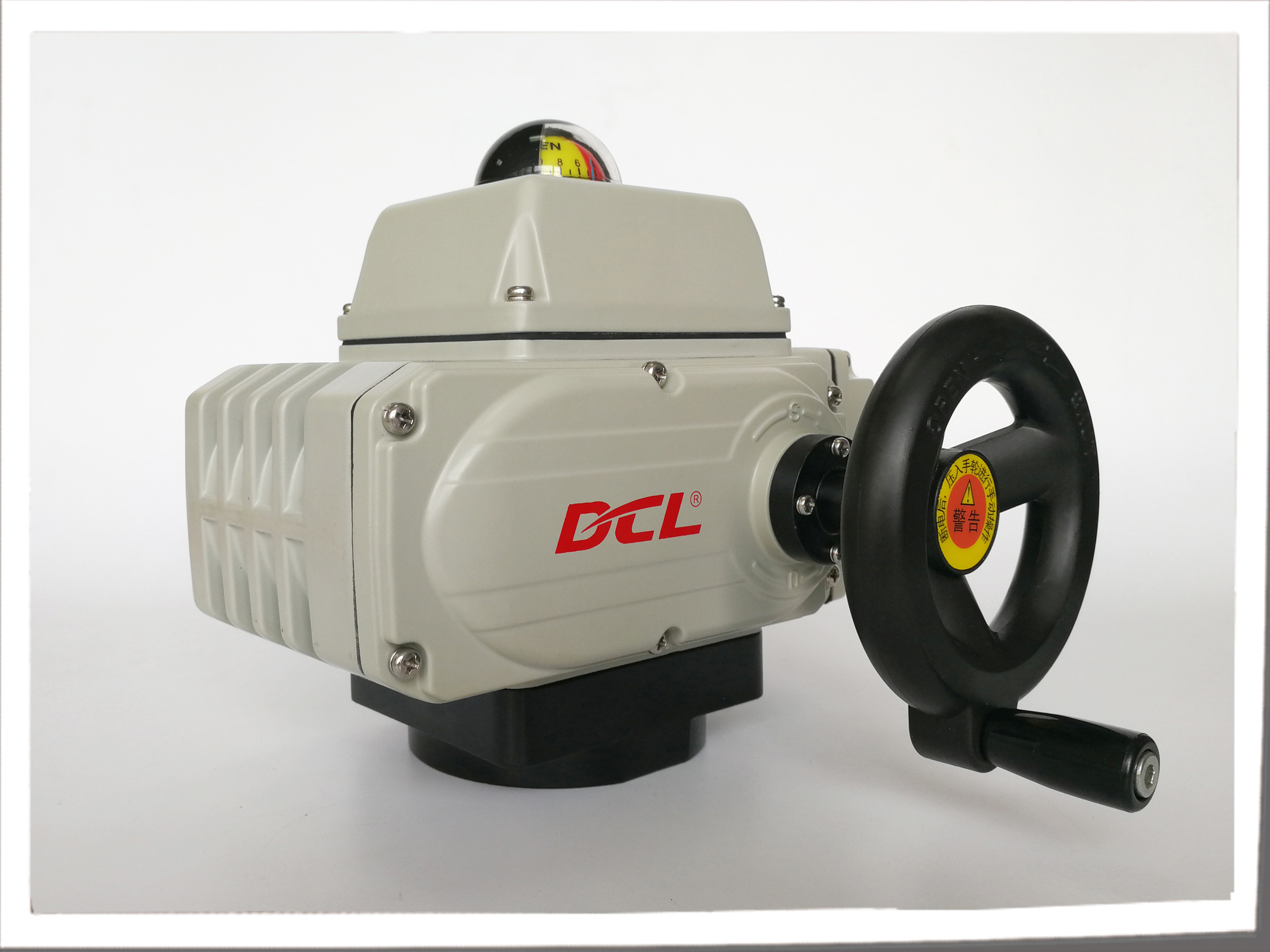

AC380V 400Nm ハンドホイール電動アクチュエータ
商品の詳細
| タイプ | 電気アクチュエーター | 特徴 | 非常指揮権ボタン |
|---|---|---|---|
| 標準トルク | 18Nmから2500Nm | 標準時 | 15Sから75S |
| 保護グレード | IP67 NEMA4/4X | 周囲温度 | -25 ℃〜+55℃ / -13°F〜+131°F |
| モーター出力 | 6W〜140W | 名前 | 障害 安全な電動アクチュエータ |
| ハイライト | AC380V 障害防止の電気アクチュエータ,400Nmトークの電動アクチュエータ,産業用故障防止アクチュエータ |
||
製品の説明
非常停止ボタンとハンドホイール付きの電動アクチュエータ
説明
DCLは、標準的なハンドホイールを電動アクチュエータに追加できます。これは、通常タイプと防爆タイプの両方に適用できます。手動操作の安全性を確保するために、誤操作を避けるための非常停止ボタンも用意されています。非常停止ボタンはアクチュエータの背面にあり、非常にアクセスしやすくなっています。アクチュエータに電源が入っているかどうかを確認できない場合は、ボタンを押すだけです。通常、ハンドホイールはウォームギアと接続されていませんが、ハンドホイールを押し込むとウォームギアに接続され、出力ドライブとバルブを駆動できます。
非常停止ボタンのOリングは、アクチュエータ全体をIP67の耐候性に保ち、埃や水から保護します。生産中に100％水中シーリングテストを行い、すべてのアクチュエータがIP67シーリンググレードを満たしていることを確認しています。
過トルクプロテクターは、正確な出力トルクが必要な場合にのみオプションです。PTC電子加熱コンポーネントも、温度制御された結露防止ヒーターとして使用されており、結露によるアクチュエータの損傷から保護します。
| アクチュエータタイプ | 標準時間/トルク | オプションの時間/トルク | 回転角度（最大範囲） | 総重量 | 電源 | 選択された制御回路 |
|---|---|---|---|---|---|---|
| DCL-02 | 15秒/18Nm | 7秒/9Nm 60秒/18Nm | 0〜90°調整可能 | 1.2Kg | DC24V/AC24V AV110V/AC220V | タイプA/B/E/G |
| DCL-05 | 20秒/50Nm | 4秒/20Nm 10秒/30Nm 60秒/50Nm | 0〜360°調整可能 | 2.5Kg | DC24V/AC24V AV110V/AC220V/AC380V | タイプA/B/C/D/E/F/G/H |
| DCL-10 | 30秒/100Nm | 15秒/50Nm 60秒/100Nm | 0〜360°調整可能 | 4.5Kg | DC24V/AC24V AV110V/AC220V/AC380V | タイプA/B/C/D/E/F/G/H |
| DCL-20 | 30秒/200Nm | 15秒/100Nm 60秒/200Nm | 0〜90°調整可能 | 9Kg | DC24V/AC24V AV110V/AC220V/AC380V | タイプA/B/C/D/E/F/G/H |
| DCL-40 | 30秒/400Nm | 15秒/200Nm 60秒/400Nm | 9.5Kg | |||
| DCL-60 | 45秒/600Nm | 10Kg | ||||
| DCL-100 | 30秒/1000Nm | 15秒/500Nm | 0〜90°調整可能 | 19Kg | AV110V/AC220V/AC380V | タイプA/B/C/D/E/F/H |
| DCL-160 | 48秒/1600Nm | 19.5Kg | ||||
| DCL-250 | 75秒/2500Nm | 20Kg | ||||
| 調整タイプ（タイプE）の性能パラメータリスト | ||||||
| DCL-MZZ | 18Nm | 3r | 1.2Kg | DC24V | タイプMZZ | |
| DCL-10GE | 30秒/0〜100Nm | 15秒/0〜100Nm | 0〜90°調整可能 | 4.5Kg | DC24V±10% | タイプGE |
| DCL-40GE | 30秒/100〜600Nm | 15秒/100〜400Nm | 9.5Kg | |||
特徴
- 1/4回転操作、機械的制限付き
- スマートフルポッテッドコントローラーのトルクテスト機能による過トルク保護
- モーター/制御ボックス/ハウジングの一体型設計により、アクチュエータ全体をコンパクトに
- 手動操作のために緊急事態が発生した場合に電源を遮断するローカルボタン
- 耐候性IP67およびNEMA 4Xを備えた硬質高圧ダイキャストアルミニウムハウジング
- バルブ位置を確認するための2つの補助リミットスイッチ
- 視覚的なバルブ位置インジケーター/フラットまたは凸型
- クラッチ可能なハンドホイールは安全で信頼性が高く、省力化され、小型です
- 過熱保護付きの非換気型ヘビーデューティモーター
- セルフロック式オールメタルギアドライブ、追加のブレーキは不要
- 標準ISO5211ダイレクトマウント
- UL規格/CEマークに準拠したCSA認定
仕様:
| タイプ: | 電動アクチュエータ |
| 標準トルク: | 18Nm〜2500Nm |
| 電源: | 24VAC/110VAV/220VAC/380VAC/24VDC |
| 保護等級: | IP67 NEMA4/4X |
| 周囲温度: | -25℃〜+55℃ / -13°F〜+131°F |
| 名前: | フェイルセーフ電動アクチュエータ |
| 特徴: | 非常停止ボタン |
| 標準時間: | 15秒〜75秒 |
| 設置角度: | 360° |
| 総重量: | 1.2KG〜20KG |
| モーター出力: | 6W〜140W |
