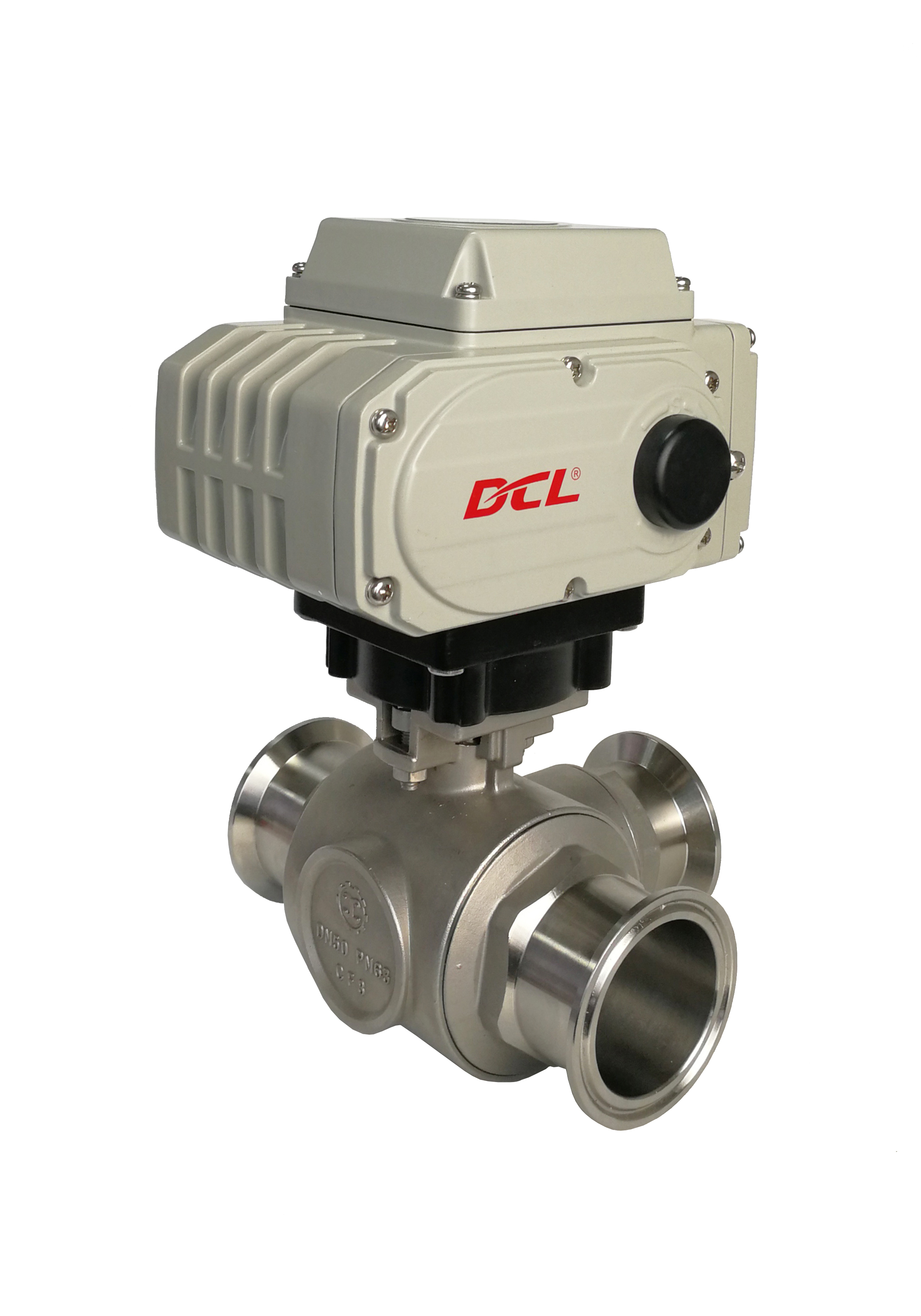

RoHS 3.0 CSA 90° 360° IP67 コンパクトスマート電動アクチュエータ
無料サンプルとクーポンについては、私に連絡してください。
whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。
x商品の詳細
| 標準の時間/トルク | 15sから75s/18nmから2500nm/160in.lbsから22125in.lbs | 設置角度 | 360° |
|---|---|---|---|
| 入力信号 | 4-20MAまたは2-10V / 1-5Vオプション | 出力信号 | 4-20ma |
| 周囲温度 | -25 ℃〜+55℃ / -13°F〜+131°F | 総重量 | 2.5kg〜20kg |
| モーターパワー | 10W〜140W | 保護グレード | IP67 NEMA4/4X |
| 電源 | 24VAC/110VAV/220VAC | ||
| ハイライト | RoHS 3.0 compliant smart electric actuator,360° rotating compact electric actuator,IP67 waterproof smart actuator |
||
製品の説明
過トルク保護コンパクトスマート電動アクチュエータ/トルクテスト制御
特徴
- 機械的制限付きのクォーターターン
- モーター/制御ボックス/ハウジングの一体型設計により、アクチュエータ全体をコンパクトに
- スマートフルポッティングコントローラーのトルクテスト機能による過トルク保護
- 制御パック用にEFT、ESD、高電圧サージでテストされた高性能EMC
- 熱過負荷保護付きのヘビーデューティモーター
- 耐候性IP67およびNEMA 4Xを備えた硬質高圧ダイキャストアルミニウムハウジング
- バルブ位置インジケーター/フラットインジケーターまたは凸型インジケーターが利用可能
- レンチまたはハンドホイールによる手動オーバーライド
- ULおよびCSA規格/CEマーク/RoHS 3.0に準拠したCSA認証
仕様
| タイプ | DCL-05E | DCL-10E | DCL-20E | DCL-40E | DCL-60E | DCL-100E | DCL-160E | DCL-250E |
|---|---|---|---|---|---|---|---|---|
| 電源 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC110/220 | AC110/220 | AC110/220 |
| 出力トルク | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm | 1000Nm | 1600Nm | 2500Nm |
| 動作時間 | 20秒 | 30秒 | 30秒 | 30秒 | 45秒 | 30秒 | 48秒 | 75秒 |
| 回転角度 | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| モーター出力 | 10W | 25W | 40W | 90W | 90W | 120W | 140W | 140W |
| 定格電流 | 1.50/0.24/0.16A | 2.12/0.57/0.35A | 3.65/0.65/0.37A | 6.80/1.12/0.57A | 6.80/1.18/0.60A | 1.93/0.94A | 1.75/0.96A | 1.75/0.98A |
| 総重量 | 2.5kg | 4.5kg | 9kg | 9.5kg | 10kg | 19kg | 19.5kg | 20kg |
| 入力信号 | 4-20mADC、1-5VDC、2-10VDC | |||||||
| 出力信号 | 4-20mADC | |||||||
| 基本誤差 | ±1%以下 | |||||||
| 往復誤差 | 1%以下 | |||||||
| デッドスペース | 0.5%-5.0%調整可能 | |||||||
| 減衰特性 | 0回 | |||||||
| アクチュエータの繰り返し誤差 | ≤1% | |||||||
| 絶縁抵抗 | AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC | |||||||
| 耐電圧クラス | AC24V:500VAC 1分 AC110/220V:1500VAC 1分 | |||||||
| 保護クラス | IP67 | |||||||
| 設置角度 | 360°あらゆる角度で | |||||||
| 電気インターフェース | 2つのG1/2防水ケーブルコネクタ、1つは電源ライン用、もう1つは信号ライン用 | |||||||
| 周囲温度 | -20℃~+55℃ | |||||||
| オプション機能 | 過トルクプロテクター/除湿ヒーター/パッシブ接点スイッチ/ドームインジケーター/ハンドル | |||||||
| 備考 | その他の入力または出力信号が必要な場合は、注文書に明記してください。 | |||||||
説明
DCLスマート変調型電動アクチュエータには、電気位置決めシステム（EPS） ポジショナーが装備されています。ドライブの出力角度は、4–20 mA、2–10 V、または1–5 Vの入力制御信号に比例します。アクチュエータのインテリジェントコントローラーは、モーター電流を継続的に監視します。モーターが停止すると、電流が急上昇し、コントローラーはサージを検出してから3秒後にモーターの電力を自動的に遮断します。この電子過トルク保護は、従来の機械システムよりも正確で信頼性の高い保護を提供します。
各アクチュエータは、CSAおよびCSA規格に従って、CSAによって厳格にテストおよび認証されています。デューティサイクルは、すべてのシリーズで70%を超えており、長期的な耐久性と性能の安定性を保証します。EPSシステムは自己校正であり、「ハンチング」を効果的に排除し、正確な制御と監視のための標準的な出力位置フィードバック信号を提供します。
