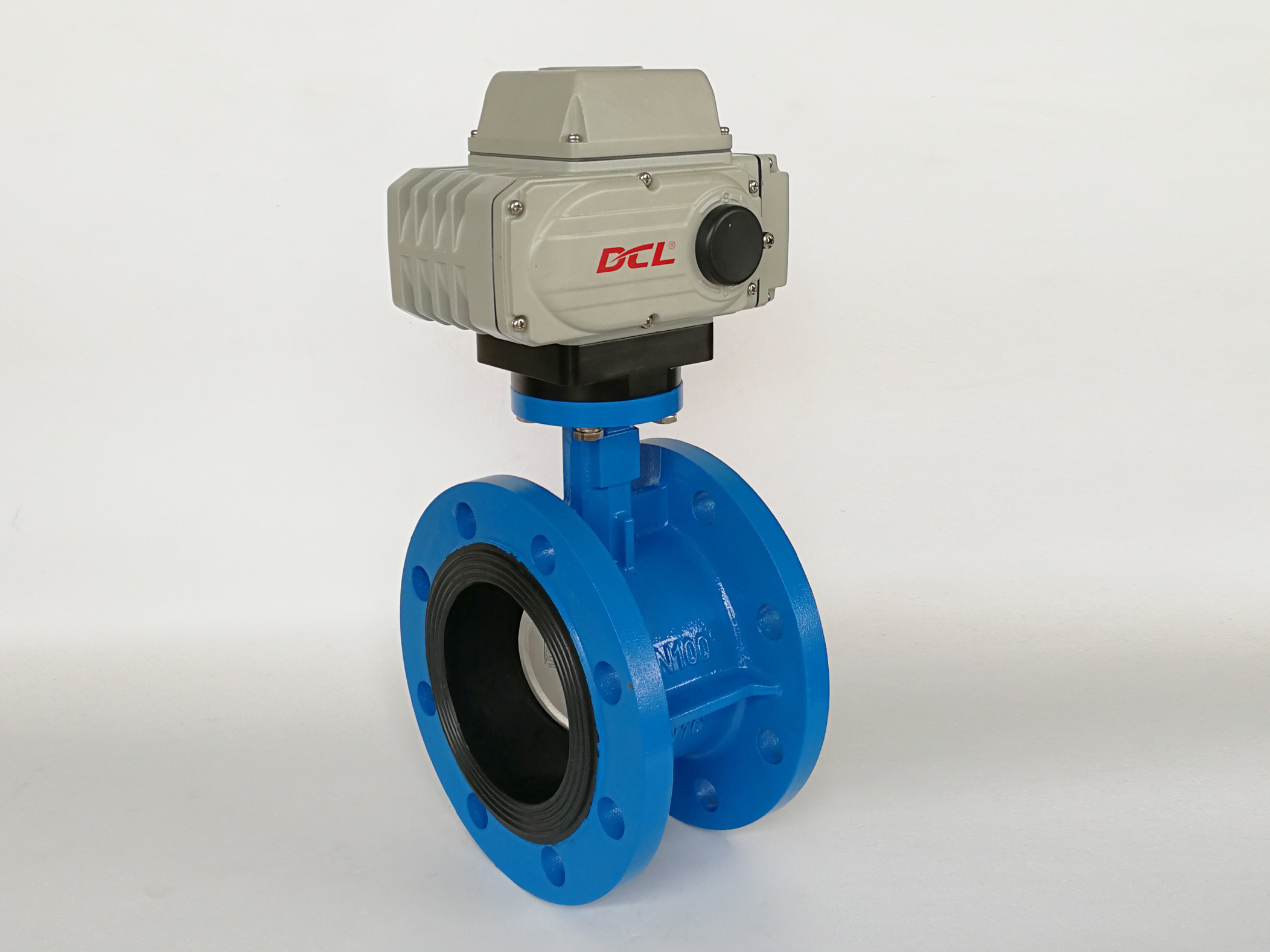

0~90° 調整可能なIP67 コンパクト・クォーター・ターン・アクチュエーター バターフライ・バルブ
商品の詳細
| 電源 | 24VAC/110VAV/220VAC/380VAC/24VDC | 設置角度 | 360° |
|---|---|---|---|
| 標準の時間/トルク | 15sから75s/18nmから2500nm/160in.lbsから22125in.lbs | 総重量 | 1.2kg〜20kg |
| モーター出力 | 6W〜140W | 周囲温度 | -25 ℃〜+55℃ / -13°F〜+131°F |
| 保護グレード | IP67 NEMA4/4X | ||
| ハイライト | 調整可能な四半期回転アクチュエータ,IP67防水バタフライバルアクチュエーター,コンパクト・クォーター・ターン・バルブ・アクチュエーター |
||
製品の説明
DCL四半期ターンアクチュエーター ROHSとCSA認証
特徴
- 機械的な制限付きの1/4ターン操作
- すべての青銅合金 ワームセクターのギアは非常に耐久性があり,高力摩擦に抵抗
- 10000時間以上,全開閉ライフサイクルで,全名乗荷重で, 80%の課税率で
- 耐腐食性 耐久性 アルミ合金 熱結合ポリエステルコーティング
- バルブ位置表示
- バルブ位置を確認するための電動制限スイッチ2つ,追加のブレーキは必要ありません.
- アレンハンドルの手動オーバーライド
- CSAリスト/UL準拠/CEマーク/RoHS 3.0試験
記述
DCLコンパクト四半期ターン電気アクチュエータは,バタフライバルを自動化している19歳以上の1501000 ユニット世界中でも 信頼性の高い状態で稼働しています
バターフライバルには完全に閉ざされた位置での高トルクバルブディスクを座席に押し込むか,引き戻す,特に柔らかい密封動作装置は,電源を動かすために,スタートトルクDCLのアクチュエータはすべて厳格にテストされ,定位電圧の -10%でも過負荷で起動する.
この優れた性能のおかげで,DCL-10アクチュエータ(ノーマルトルク 100 Nm) は,簡単に操作することができますDN100 バタフライバル他の多くのブランドは,同じ用途のために200Nmのアクチュエータを供給する必要があります.
すべてのDCLアクチュエータが通過しました厳格なCSAテストそしてUL と CSA 標準 に 準拠 し て 認定 さ れ たまたCEマークそしてRoHS 3.0 に準拠する検査が確認された場合SGS.
仕様:
| アクチュエータタイプ | 標準時間/トルク | 任意の時間/トルク | ターニングアングル (最大範囲) | 総重量 | 電源 | 選択された制御回路 |
|---|---|---|---|---|---|---|
| DCL-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0~90° 調節可能 | 1.2kg | DC24V/AC24V AV110V/AC220V | A/B/E/G の種類 |
| DCL-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360°調整可能 | 2.5kg | DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/Hの種類 |
| DCL-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360°調整可能 | 4.5kg | DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/Hの種類 |
| DCL-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0~90° 調節可能 | 9kg | DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/Hの種類 |
| DCL-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5kg | |||
| DCL-60 | 45S/600Nm | 10kg | ||||
| DCL-100 | 30S/1000Nm | 15S/500Nm | 0~90° 調節可能 | 19kg | AV110V/AC220V/AC380V | A/B/C/D/E/F/Hの種類 |
| DCL-160 | 48S/1600Nm | 19.5kg | ||||
| DCL-250 | 75S/2500Nm | 20kg | ||||
| 性能パラメータ 調整タイプ (E型) のリスト | ||||||
| DCL-MZZ | 18Nm | 3r | 1.2kg | DC24V | MZZ型 | |
| DCL-10GE | 30S/0~100Nm | 15S/0~100Nm | 0~90° 調節可能 | 4.5kg | DC24V±10% | GE型 |
| DCL-40GE | 30S/100~600Nm | 15S/100~400Nm | 9.5kg | |||
| アクチュエータタイプ | バターフライバル (PFV) | ボールバルブ ((≤PN1.6MPa) | 換気弁 (≤PN0.1MPa) |
|---|---|---|---|
| DCL-02 | ≤DN40 | ≤DN32 | |
| DCL-05 | DN50~65 | DN40 | DN50~80 |
| DCL-10 | DN80~100 | DN50~65 | DN100~200 |
| DCL-20 | DN125~150 | DN80~100 | DN250~300 |
| DCL-40 | DN200 | DN125 | DN350~450 |
| DCL-60 | DN250 | DN150 | DN500~600 |
| DCL-100 | DN300 | DN200 | DN700~800 |
| DCL-160 | DN350~400 | DN250 | DN900 |
| DCL-250 | DN450~600 | DN300~350 | DN1000~1200 |
