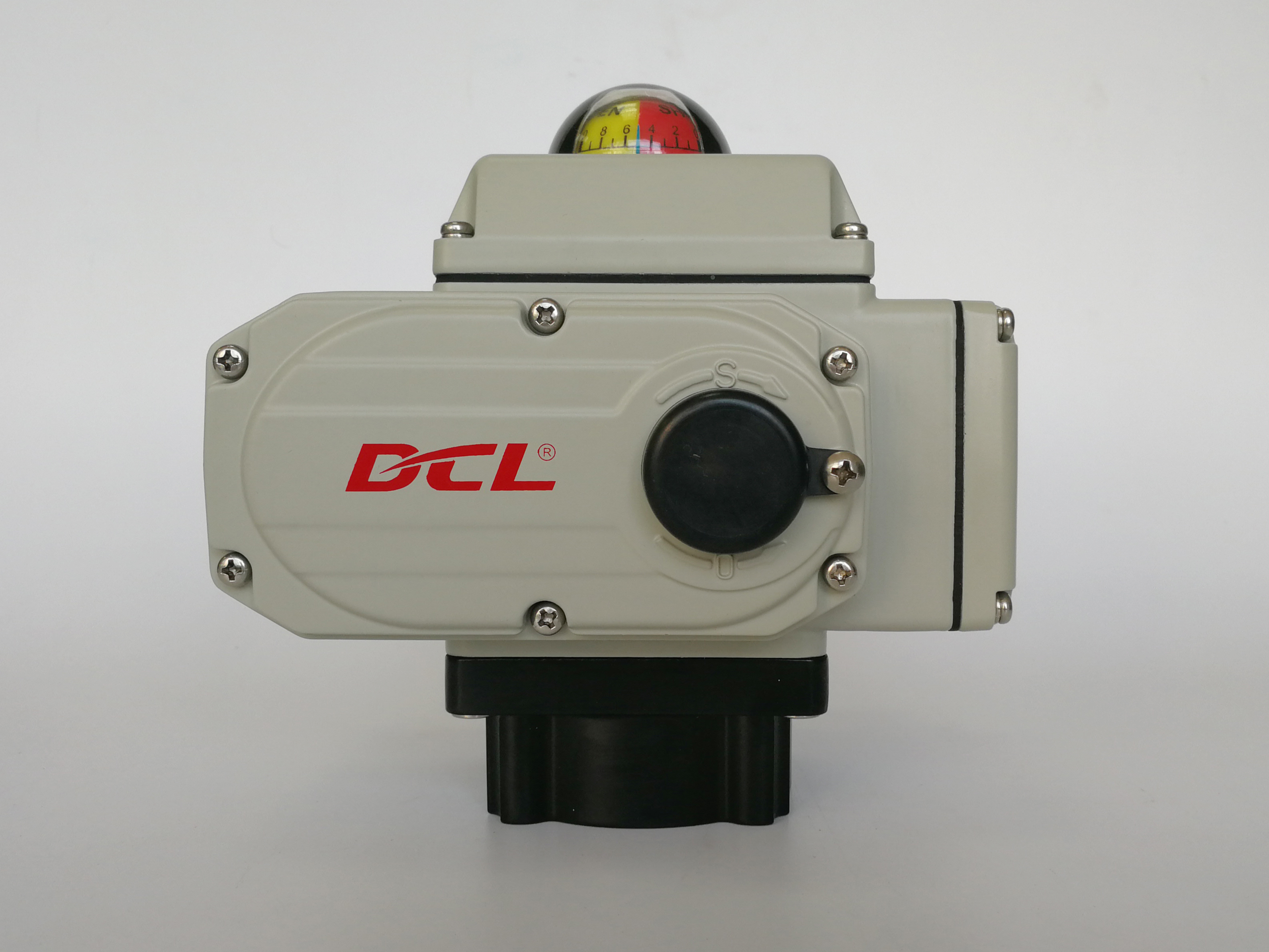

IP67 防水処理 30s/100Nm バターフライバルアクチュエーター
商品の詳細
| 標準の時間/トルク | 15Sから75S/18Nmから2500Nm | 設置角度 | 360° |
|---|---|---|---|
| 総重量 | 1.5kgから20kgまで | モーター出力 | 6W〜140W |
| 周囲温度 | -25 ℃〜+55℃ / -13°F〜+131°F | 保護グレード | IP67 NEMA4/4X |
| 電源 | 24VAC/110VAV/220VAC/380VAC/24VDC | ||
| ハイライト | IP67防水バタフライバルアクチュエーター,30s 100Nm コンパクトアクチュエータ,防水バタフライバルアクチュエーター |
||
製品の説明
IP67 水処理 DN600 バターフライバルアクチュエーター
特徴
- 最小サイズと最もコンパクトな設計で,トークは18Nmから2500Nmまで
- ギアボックスからワームギア幹へのダブル列チェーン,トルク転送強さを確保
- 定位電圧の下では,定番電圧の10%を超えた高スタートトルクを確保するために装備された強力なモーター
- IP67とNEMA 4Xの防水性のある硬い高圧鋳型アルミニウムハウジング
- DN650の蝶弁,DN350のボール弁,DN1200の換気蝶弁とフラップバルブまでマッチする.
- 自動ロックワームギアを持つすべての金属ギア列車,電力の喪失後に最後の既知の位置に留まり,追加のブレーキは必要ありません
- 手動式 オーバーライド イングリッシュ キー または 引っ張られたハンドホイール
- 熱過負荷保護付きの 重荷式 完全に閉ざされたリスケージアシンクロンモーター 熱過負荷防止 80% Fレート隔熱
- 10000回以上,全開/閉生命周期で,ノーマルトルク
- CSAはUL規格/CEマーク/RoHSに準拠して認定されている.0
記述
DCLコンパクトな電気アクチュエータは,これらの電気温度制御弁は,主に船舶の温度制御弁に適用されます.冷却システム内の淡水,海水,または潤滑油の自動調節発電機,ディーゼルエンジン,タービン
アクチュエータのおかげで高い位置付け精度 (誤差 ≤1%),温度制御の精度は ± 1°C に保たれる.
海洋環境搭載された独立系電源システムによる強い電圧波と電磁気干渉.このような条件下で安定した動作を確保するために,すべてのDCLアクチュエータは,厳格なEMC試験により,海洋アプリケーションの要求を満たすことができます.
DCLアクチュエータは厳格にテストされ,認定された:
CSA 認定UL と CSA 規格
CEマークとRoHS 3.0 準拠 認証SGS
仕様
| アクチュエータタイプ | 標準時間/トルク | 任意の時間/トルク | ターニングアングル (最大範囲) | 総重量 | 電源 | 選択された制御回路 |
|---|---|---|---|---|---|---|
| DCL-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0~90° 調節可能 | 1.2kg | DC24V/AC24V AV110V/AC220V | A/B/E/G の種類 |
| DCL-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360°調整可能 | 2.5kg | DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/Hの種類 |
| DCL-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360°調整可能 | 4.5kg | DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/Hの種類 |
| DCL-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0~90° 調節可能 | 9kg | DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/Hの種類 |
| DCL-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5kg | |||
| DCL-60 | 45S/600Nm | 10kg | ||||
| DCL-100 | 30S/1000Nm | 15S/500Nm | 0~90° 調節可能 | 19kg | AV110V/AC220V/AC380V | A/B/C/D/E/F/Hの種類 |
| DCL-160 | 48S/1600Nm | 19.5kg | ||||
| DCL-250 | 75S/2500Nm | 20kg | ||||
| 性能パラメータ 調整タイプ (E型) のリスト | ||||||
| DCL-MZZ | 18Nm | 3r | 1.2kg | DC24V | MZZ型 | |
| DCL-10GE | 30S/0~100Nm | 15S/0~100Nm | 0~90° 調節可能 | 4.5kg | DC24V±10% | GE型 |
| DCL-40GE | 30S/100~600Nm | 15S/100~400Nm | 9.5kg | |||
| アクチュエータタイプ | バターフライバル (PFV) | ボールバルブ ((≤PN1.6MPa) | 換気弁 (≤PN0.1MPa) |
|---|---|---|---|
| DCL-02 | ≤DN40 | ≤DN32 | |
| DCL-05 | DN50~65 | DN40 | DN50~80 |
| DCL-10 | DN80~100 | DN50~65 | DN100~200 |
| DCL-20 | DN125~150 | DN80~100 | DN250~300 |
| DCL-40 | DN200 | DN125 | DN350~450 |
| DCL-60 | DN250 | DN150 | DN500~600 |
| DCL-100 | DN300 | DN200 | DN700~800 |
| DCL-160 | DN350~400 | DN250 | DN900 |
| DCL-250 | DN450~600 | DN300~350 | DN1000~1200 |
