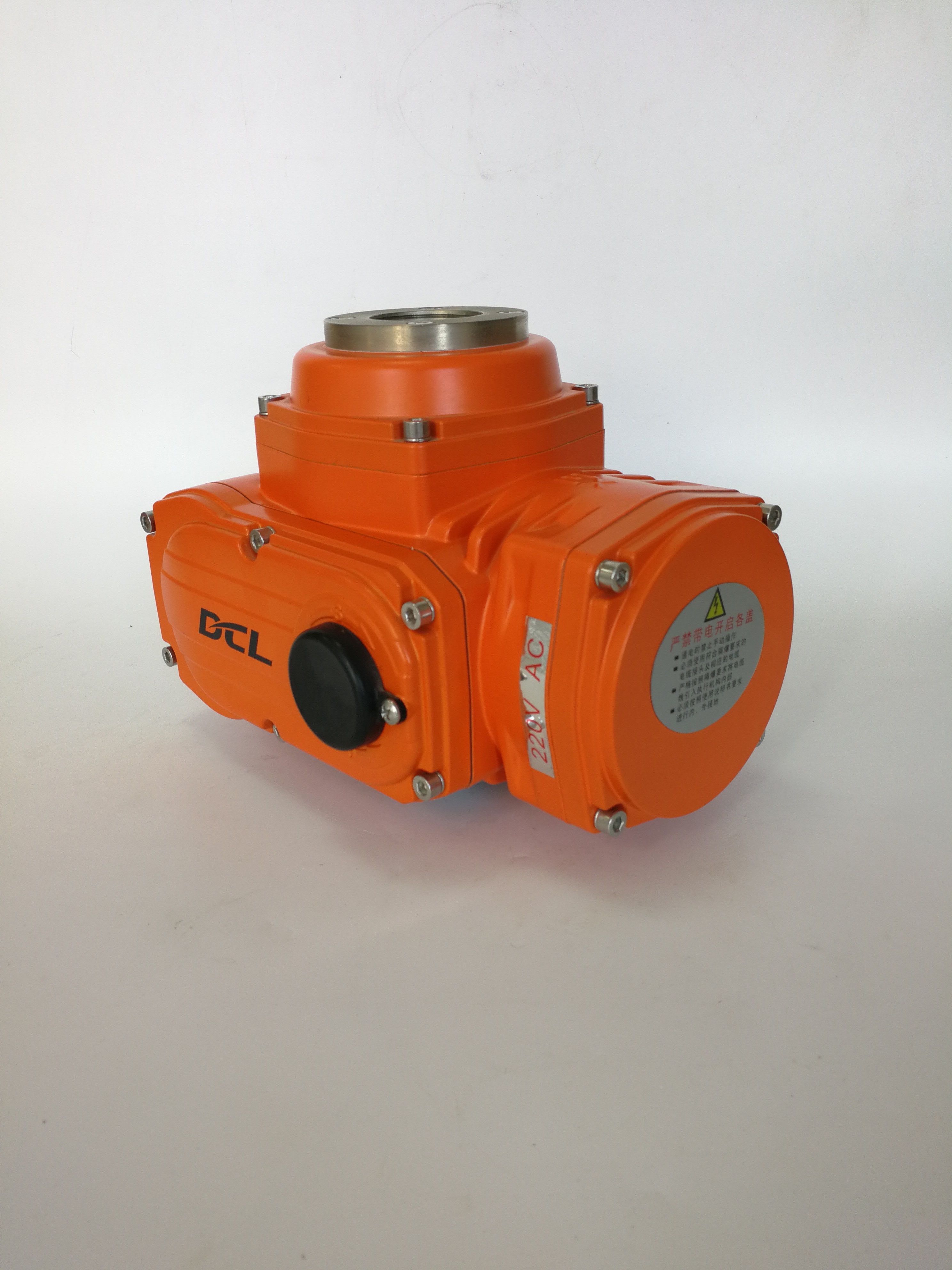

耐久性のあるダイキャストアルミニウム600Nm IP67防爆アクチュエーター
商品の詳細
| 標準トルク | 50Nmから600Nm | 標準時 | 20歳から45歳 |
|---|---|---|---|
| 電源 | 24VAC/110VAV/220VAC/380VAC/24VDC | モーター出力 | 6Wから90W |
| 保護グレード | IP68 NEMA 4X | 総重量 | 3kgから10kg |
| 周囲温度 | -25 ℃〜+55℃ / -13°F〜+131°F | 設置角度 | 360° |
| ハイライト | ダイキャストアルミニウムアクチュエーター,600Nm防爆アクチュエーター,IP67 コンパクトアクチュエータ |
||
製品の説明
堅牢なダイカストアルミニウム合金ハウジング、耐火性コンパクトアクチュエータ / IP67防水
特徴
- 機械的制限付きの1/4回転操作
- 非常にハウジングカバー、防炎ギャップ、および長さのシリンダストップタイプの接続面は、ULおよびCSA規格に準拠しています。
- クラス1ゾーン1 AExdIICT4グレードおよびクラス1ディビジョン1、グループC、D T4。
- ダブルリップスケルトンオイルシールとOリングシールにより、防水IP68の保護等級を確保。
- アクチュエータの高爆発圧力（>2.2 MPa）に対する耐性を確保するための硬質ダイカストアルミニウム合金エンクロージャ。
- 耐火処理と過負荷保護を備えた非換気モーター
- アレンレンチとハンドホイールによる手動オーバーライド
- ISO5211マルチフランジマウント
- UL規格/ATEXマークに基づくCSA認証（進行中）
説明
DCL 耐火性コンパクト電動アクチュエータ は、24VDC、24VAC、110VAC、220VAC、380VAC、440VAC を含む幅広い電圧で電力を供給できます。 モーター、ハウジング、制御モジュール を組み合わせた 統合設計 により、DCL 防爆アクチュエータ は、トルク範囲内で 最もコンパクトなモデル となっています。
エンクロージャの 機械加工精度 は、DCL によって 100％検査され、正確に制御 されており、爆発が発生した場合の最大限の安全性 を確保しています。各アクチュエータは、IP68 および NEMA 7 および 完全な水中シールテスト されています。
すべてのDCLアクチュエータは、ULおよびCSA規格 に従って CSAによって厳格にテストおよび認証 されています。 ゾーン および ディビジョンシステム の両方に対するCSA認証は、2020年第4四半期 に予定されており、製品は EU認定認証機関 によって ATEX認証 されています。
仕様
| タイプ | Ex05E | Ex10E | Ex20E | Ex40E | Ex60E |
|---|---|---|---|---|---|
| 電源 | AC110V/AC220V | ||||
| 出力トルク | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm |
| 動作時間 | 20秒 | 30秒 | 30秒 | 30秒 | 45秒 |
| 回転角度 | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| モーター出力 | 10W | 25W | 40W | 90W | 90W |
| 定格電流 | 0.24/0.15A | 0.57/0.30A | 0.63/0.35A | 1.12/0.64A | 1.18/0.67A |
| 総重量 | 3.0kg | 5.0kg | 5.5kg | 9.5kg | 10.0kg |
| 入力信号 | 4-20mADC、1-5VDC、2-10VDC | ||||
| 出力信号 | 4-20mADC | ||||
| 基本誤差 | ±1%以下 | ||||
| 往復誤差 | 1%以下 | ||||
| デッドスペース | 0.5%-5.0%調整可能 | ||||
| 減衰特性 | 0回 | ||||
| アクチュエータの繰り返し誤差 | ≤1% | ||||
| 絶縁抵抗 | 100MΩ/500VDC | ||||
| 耐電圧クラス | 1500VAC 1分 | ||||
| 保護クラス | IP67 | ||||
| 防爆グレード | Exd II BT4Gb | ||||
| 設置角度 | 360°あらゆる角度で | ||||
| 電気インターフェース | 2-M20*1.5防爆プラグ、クライアントは、選択したケーブルに応じて、対応する防爆ケーブルコネクタを取り付ける必要があります。 | ||||
| 周囲温度 | -20℃～+60℃ | ||||
| オプション機能 | オーバートルクプロテクター/除湿ヒーター/パッシブ接点スイッチ | ||||
| 備考 | その他の入力または出力信号が必要な場合は、注文書に明記してください。 | ||||
