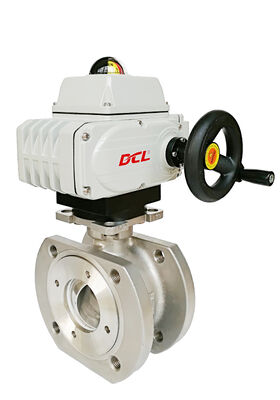

400Nm ボールバルブ DC24V 9.5kg コンパクトアクチュエーター
商品の詳細
| 標準の時間/トルク | 30Sから75S/100Nmから2500Nm/885インチから22125インチ | 設置角度 | 360° |
|---|---|---|---|
| 総重量 | 4.5kg〜20kg | モーター出力 | 15W〜140W |
| 周囲温度 | -25 ℃〜+55℃ / -13°F〜+131°F | 保護グレード | IP67 NEMA4/4X |
| 電源 | 24VAC/110VAV/220VAC | ||
| ハイライト | 400Nm のボールバルブアクチュエータ,DC24Vコンパクトアクチュエータ,9.5kg ボールバルブアクチュエータ |
||
製品の説明
熱過負荷保護 コンパクトアクチュエータ/オーバートルク保護器 選択可能
特徴
- 機械的な制限付きの四半期ターン操作
- 耐久性 IP67 耐水性 頑丈な 鋳型 アルミ 箱/100% 水中 試験
- バルブ位置を確認するための2つの補助制限スイッチ
- バルブ位置表示器/平面または凸面
- 手動オーバーライト/ハンドホイールオプション
- PTC電子加熱部品 防冷却用のオプション
- 熱過負荷保護 PTC 過熱保護装置の重用モーター
- 動力を失うときにその最後の位置に残る
- オーバートルク保護具は,アクチュエータのトルクが100Nm以上の場合はオプションです.
- 地元の緊急電源オフボタンはオプションです
- CSAはUL規格/CEマークで認証されている
記述
DCL による電動アクチュエータは,通常,蝶閥,球閥,ダムパー,またはスウィイングアームなどの四半期ターン装置を操作するために使用されます.連続電源信号が適用された場合,モーターは完全に金属のギアボックスを駆動し,最終段階はワームギアセットです.■出力シャフトが90°回転し,内部のキャムが制限スイッチを操作し,移動終了時に自動的にモーターを停止します.モーターは,元の位置に出力を戻すために反対方向に回転.
すべてのDCLアクチュエータは,特別に作製された銅合金 (青銅) ワームホイール (ワームホイール) を使用し,単一のユニットとして鋳造し,表面に塗装されることはありません.これはギアの強さを大幅に向上させます.耐磨性耐久性も向上しました
典型的な電気アクチュエータでは,最も脆弱なコンポーネントは最終段階のワームギアまたはスポンギアで,出力に最も近いので,最大のトルクと摩擦に耐えられる.つまりワームギアの設計と材料は,アクチュエータの使用寿命を決定します.
DCLは長寿を 2つの方法で改善します
大半径 (長腕) のワームホイルの設計 効果的半径を増加させることで,与えられたトルクに対して,ギア歯に対する射線力が減少します.歯ごとにストレスを減らし,磨きや疲労を減らす.
塗装されたものではなく,完全にブロンズ (銅合金) のワームホイールの使用は,塗装の磨きや脱落のリスクを排除します.ブロンズ合金には優れた耐磨性があります.滑り接触下での良好な適合性安定した摩擦動作を 長寿命にわたって
結果として,DCLの組み合わせは,大直径の全ブロンズ製のワームホイールと,適切に硬化され精密処理されたワームシャフトが合わさって,信頼性があり,耐久性があります.低騒音のトランスミッションで,プラテッドギアまたはサイズ不足のギアを使用するアクチュエータと比較して寿命が大幅に延長されます.
仕様
| アクチュエータタイプ | 標準時間/トルク | 任意の時間/トルク | ターニングアングル (最大範囲) | 総重量 | 電源 | 選択された制御回路 |
| DCL-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0~90° 調節可能 | 1.2kg | DC24V/AC24V AV110V/AC220V | A/B/E/G の種類 |
| DCL-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360°調整可能 | 2.5kg | DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/Hの種類 |
| DCL-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360°調整可能 | 4.5kg | DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/Hの種類 |
| DCL-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0~90° 調節可能 | 9kg | DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/Hの種類 |
| DCL-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5kg | |||
| DCL-60 | 45S/600Nm | 10kg | ||||
| DCL-100 | 30S/1000Nm | 15S/500Nm | 0~90° 調節可能 | 19kg | AV110V/AC220V/AC380V | A/B/C/D/E/F/Hの種類 |
| DCL-160 | 48S/1600Nm | 19.5kg | ||||
| DCL-250 | 75S/2500Nm | 20kg | ||||
| 性能パラメータ 調整タイプ (E型) のリスト | ||||||
| DCL-MZZ | 18Nm | 3r | 1.2kg | DC24V | MZZ型 | |
| DCL-10GE | 30S/0~100Nm | 15S/0~100Nm | 0~90° 調節可能 | 4.5kg | DC24V±10% | GE型 |
| DCL-40GE | 30S/100~600Nm | 15S/100~400Nm | 9.5kg | |||
