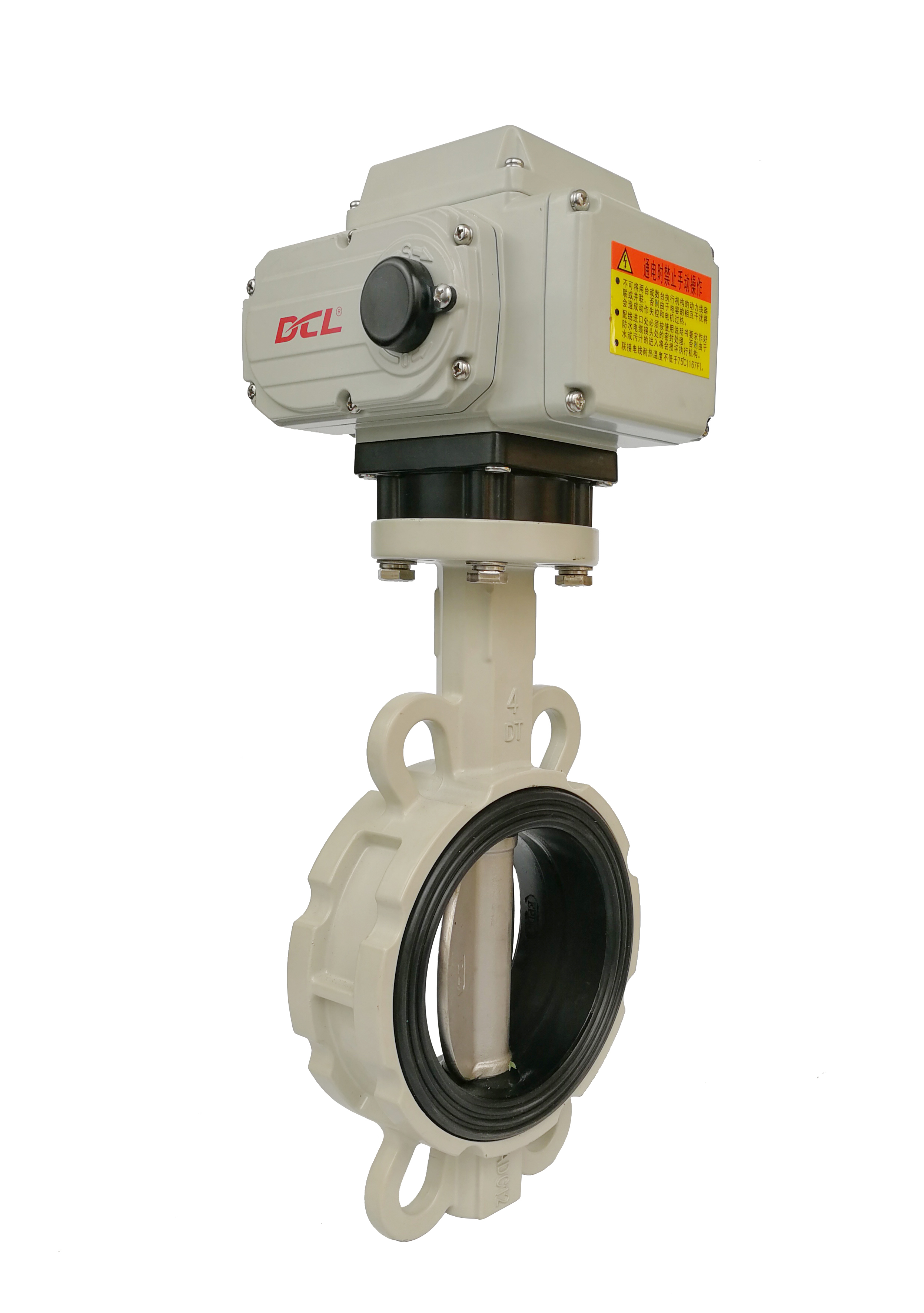

コンパクト 1/4 ターン 400Nm DC24V HVAC バターフライバルアクチュエーター
無料サンプルとクーポンについては、私に連絡してください。
whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。
x商品の詳細
| 名前 | 3 段階アクチュエータ | 設置角度 | 360° |
|---|---|---|---|
| 総重量 | 2.5kg〜20kg | 電源 | 380VAC/400VAC/415VAC |
| 手術 | 1/4ターン操作 | タイプ | クォーターターンアクチュエータ |
製品の説明
3相AC電源による3相アクチュエータ、バルブ位置用の受動接点スイッチ付き
説明
DCLコンパクト電動アクチュエータは、HVAC用途、特にバタフライバルブで広く使用されています。ビルディングオートメーションシステムでは、これらのアクチュエータは、室内温度、空調ユニットの空気流量、冷水と温水の流量、凝縮水の排水、および全体的な油圧バランスを調整する上で重要な役割を果たします。
DCL H型制御回路と3相ACモーターの組み合わせは、380 VACまたは440 VAC（50/60 Hz）で動作するアクチュエータ専用に設計されており、発電所や製鉄所などの重工業環境で一般的に使用される電源です。単相アクチュエータと同様に、連続的な電圧制御信号が印加されると、モーターは堅牢なオールメタルギヤトレインを駆動し、出力シャフトを90°回転させます。移動は、リミットスイッチを作動させる内部カムによって正確に制御され、モーターを自動的に停止させ、全開位置で無電圧接点信号を提供します。逆の連続信号を受信すると、モーターは逆方向に動作し、アクチュエータを閉位置に戻します。
アクチュエータは取り付けが簡単で、ISO 5211マルチフランジ取り付け規格に完全に準拠しており、信頼性の高いバルブカップリングのためのダブルスクエア出力ドライブを備えています。
仕様：
| アクチュエータタイプ | バタフライバルブ（≤PN1.0MPa） | ボールバルブ（≤PN1.6MPa） | ベントバルブ（≤PN0.1MPa） |
|---|---|---|---|
| DCL-02 | ≤DN40 | ≤DN32 | |
| DCL-05 | DN50~65 | DN40 | DN50~80 |
| DCL-10 | DN80~100 | DN50~65 | DN100~200 |
| DCL-20 | DN125~150 | DN80~100 | DN250~300 |
| DCL-40 | DN200 | DN125 | DN350~450 |
| DCL-60 | DN250 | DN150 | DN500~600 |
| DCL-100 | DN300 | DN200 | DN700~800 |
| DCL-160 | DN350~400 | DN250 | DN900 |
| DCL-250 | DN450~600 | DN300~350 | DN1000~1200 |
| アクチュエータタイプ | 標準時間/トルク | オプションの時間/トルク | 回転角度（最大範囲） | 総重量 | 電源 | 選択された制御回路 |
|---|---|---|---|---|---|---|
| DCL-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0~90°調整可能 | 1.2Kg | DC24V/AC24V AV110V/AC220V | タイプA/B/E/G |
| DCL-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360°調整可能 | 2.5Kg | DC24V/AC24V AV110V/AC220V/AC380V | タイプA/B/C/D/E/F/G/H |
| DCL-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360°調整可能 | 4.5Kg | DC24V/AC24V AV110V/AC220V/AC380V | タイプA/B/C/D/E/F/G/H |
| DCL-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0~90°調整可能 | 9Kg | DC24V/AC24V AV110V/AC220V/AC380V | タイプA/B/C/D/E/F/G/H |
| DCL-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5Kg | |||
| DCL-60 | 45S/600Nm | 10Kg | ||||
| DCL-100 | 30S/1000Nm | 15S/500Nm | 0~90°調整可能 | 19Kg | AV110V/AC220V/AC380V | タイプA/B/C/D/E/F/H |
| DCL-160 | 48S/1600Nm | 19.5Kg | ||||
| DCL-250 | 75S/2500Nm | 20Kg | ||||
| 調整タイプ（タイプE）の性能パラメータリスト | ||||||
| DCL-MZZ | 18Nm | 3r | 1.2Kg | DC24V | タイプMZZ | |
| DCL-10GE | 30S/0~100Nm | 15S/0~100Nm | 0~90°調整可能 | 4.5Kg | DC24V±10% | タイプGE |
| DCL-40GE | 30S/100~600Nm | 15S/100~400Nm | 9.5Kg | |||
特徴
- 1/4回転操作、セルフロック付き
- 電動位置決めシステムによる変調タイプが利用可能
- ボールバルブとバタフライバルブを自動化して、流量を調整または遮断
- クラスF絶縁モーター
- 熱過負荷保護/デューティサイクル80％のヘビーデューティモーター
- 定格負荷での10000回以上のフルレンジライフサイクル
- 極低温および高温、高湿度環境への耐性
- バルブ位置を確認するための2つの補助リミットスイッチ
- 標準手動ハンドル
- 緊急時ローカル電源オフボタン（オプション）
- ソフト窒化処理を施したセルフロックオールメタルギア、追加のブレーキは不要
- CSAリスト/UL準拠/CEマーク/RoHS 3.0テスト済み
