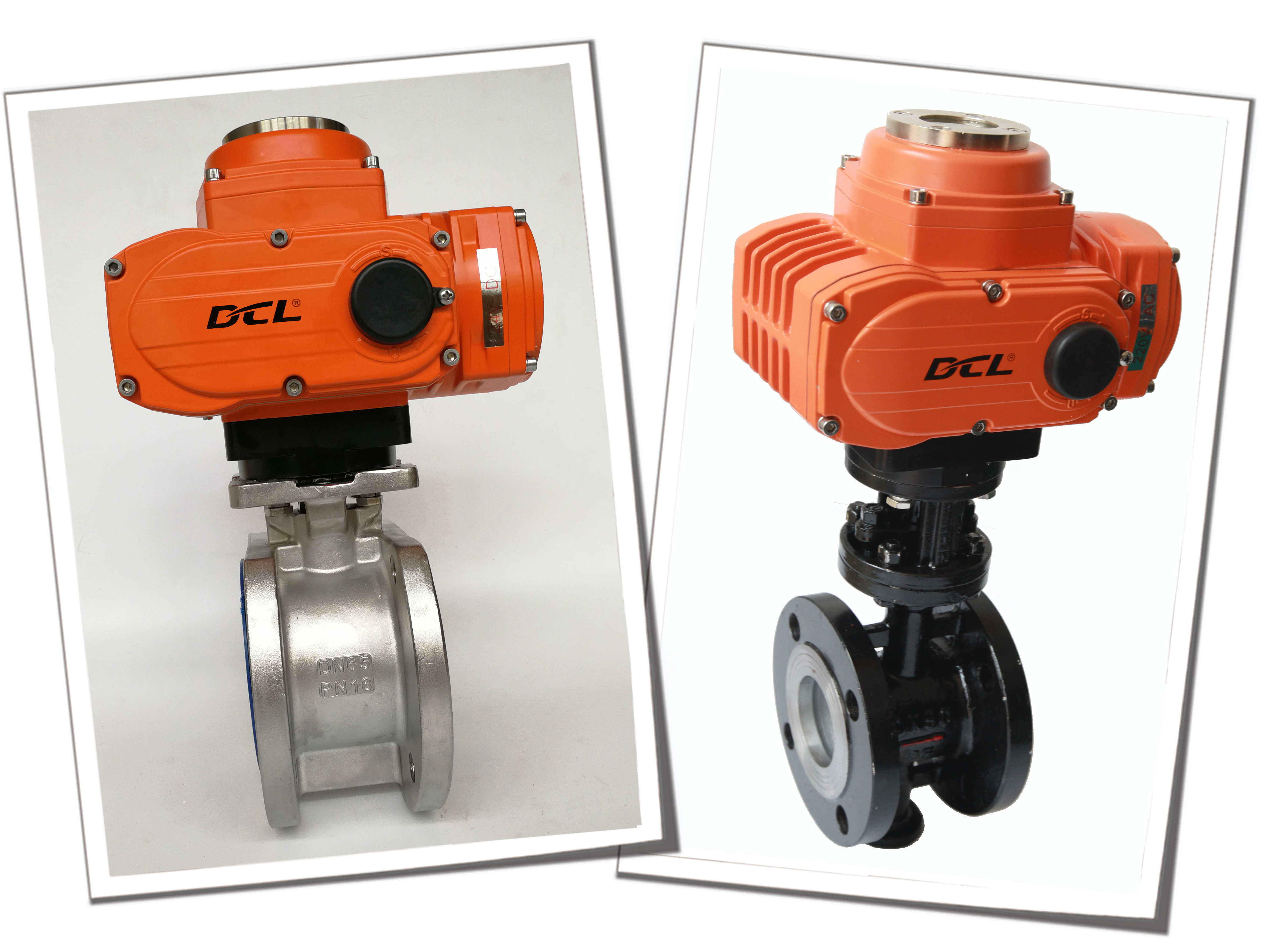

防爆型インテグラルモジュレーティング IP67 90W 45S コンパクトアクチュエータ
無料サンプルとクーポンについては、私に連絡してください。
whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。
x商品の詳細
| 標準の時間/トルク | 15sから75s/18nmから2500nm/160in.lbsから22125in.lbs | 設置角度 | 360° |
|---|---|---|---|
| 入力信号 | 4-20MAまたは2-10V / 1-5Vオプション | 出力信号 | 4-20mA |
| 周囲温度 | -25 ℃〜+55℃ / -13°F〜+131°F | 総重量 | 2.5kg〜20kg |
| モーター出力 | 10W〜140W | 保護グレード | IP67 NEMA4/4X |
| 電源 | 24VAC/110VAV/220VAC |
製品の説明
一体型設計のモジュレーティングタイプコンパクトアクチュエータ / 制御ボックス用の追加キャビティなし
特徴
- 4-20mA/1-5V/2-10V入力信号によるモジュレーティング制御による90度回転動作
- アクチュエータ出力ドライブ位置は入力信号に比例します
- 完全ポッティングされた多機能スマートコントロールパック、世界をリードする耐干渉能力
- 自己校正および問題自己チェック機能
- 非常に小型で美しい外観のユニークな一体型モーター/コントロールパック/ハウジング設計
- NBRシーリングを備えたIP 67およびType 4Xの硬質ダイキャストアルミニウム合金ハウジング
- 最大1200回/時の起動頻度と、定格負荷での200,000回以上の起動テスト
- 熱過負荷保護付きのヘビーデューティモーター
- 標準ISO5211マルチフランジバルブ取り付け
- 手動オーバーライド
- ULおよびCSA規格に準拠したCSA認証/CEマーク
説明
DCLモジュレーティング電動アクチュエータは、S4断続的周期運転用に設計されています。これは、定格負荷条件下での起動、運転、および休止の連続した同一サイクルで動作します。頻繁な起動は高い突入電流と温度上昇を引き起こすため、不適切に設計されたモーターは熱過負荷保護を簡単にトリガーし、意図しないシャットダウンと過度の表面温度につながる可能性があります。DCLアクチュエータは、高頻度起動条件に耐えるように特別に設計されており、過熱することなく安定した動作を保証します。
スマートコントロールパックを搭載したDCLモジュレーティング電動アクチュエータは、4–20 mAまたは2–10 Vの入力制御信号を受け入れます。入力信号の変動は、アクチュエータ出力ドライブの正確で比例的な位置決めを生成します。同時に、4–20 mAの位置フィードバック信号が標準で提供され、実際の出力位置を正確に反映します。モーター電源が利用可能であるが、制御信号が失われた場合、アクチュエータは、フェイルクローズ、フェイルオープン、または最終位置でフェイルするように構成でき、システムの安全性と信頼性を確保します。 スマートコントロールパックは、完全にポッティングされており、内部電子機器を振動、湿度、および過酷な動作環境から保護します。アクチュエータは、EFT、ESD、およびサージイミュニティテストを含む、厳格なEMCテストに合格しており、CSA認証を受けており、ULおよびCSA規格に準拠しています。 仕様タイプ DCL-05E DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-160E DCL-250E 電源 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220 出力トルク 50Nm 100Nm 200Nm 400Nm 600Nm 1000Nm 1600Nm 2500Nm 動作時間 20秒 30秒 30秒 30秒 45秒 30秒 48秒 75秒 回転角度 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° モーター出力 10W 25W 40W 90W 90W 120W 140W 140W 定格電流 1.50/0.24/ 0.16A 2.12/0.57/ 0.35A 3.65/0.65/ 0.37A 6.80/1.12/ 0.57A 6.80/1.18/ 0.60A 1.93/0.94A 1.75/0.96A 1.75/0.98A 総重量 2.5kg 4.5kg 9kg 9.5kg 10kg 19kg 19.5kg 20kg 入力信号 4-20mADC,1-5VDC,2-10VDC 出力信号 4-20mADC 基本誤差 ±1%以下 往復誤差 1%以下 デッドスペース 0.5%-5.0%調整可能 減衰特性 0回 アクチュエータの繰り返し誤差 ≤1% 絶縁抵抗 AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC 耐電圧クラス AC24V:500VAC 1分 AC110/220V:1500VAC 1分 保護クラス IP67 設置角度 360°あらゆる角度で 電気インターフェース 2つのG1/2防水ケーブルコネクタ、1つは電源ライン用、もう1つは信号ライン用 周囲温度 -20℃~+55℃ オプション機能 過トルクプロテクター/除湿ヒーター/パッシブ接点スイッチ/ドームインジケーター/ハンドル 備考 その他の入力または出力信号が必要な場合は、注文書に明記してください。
