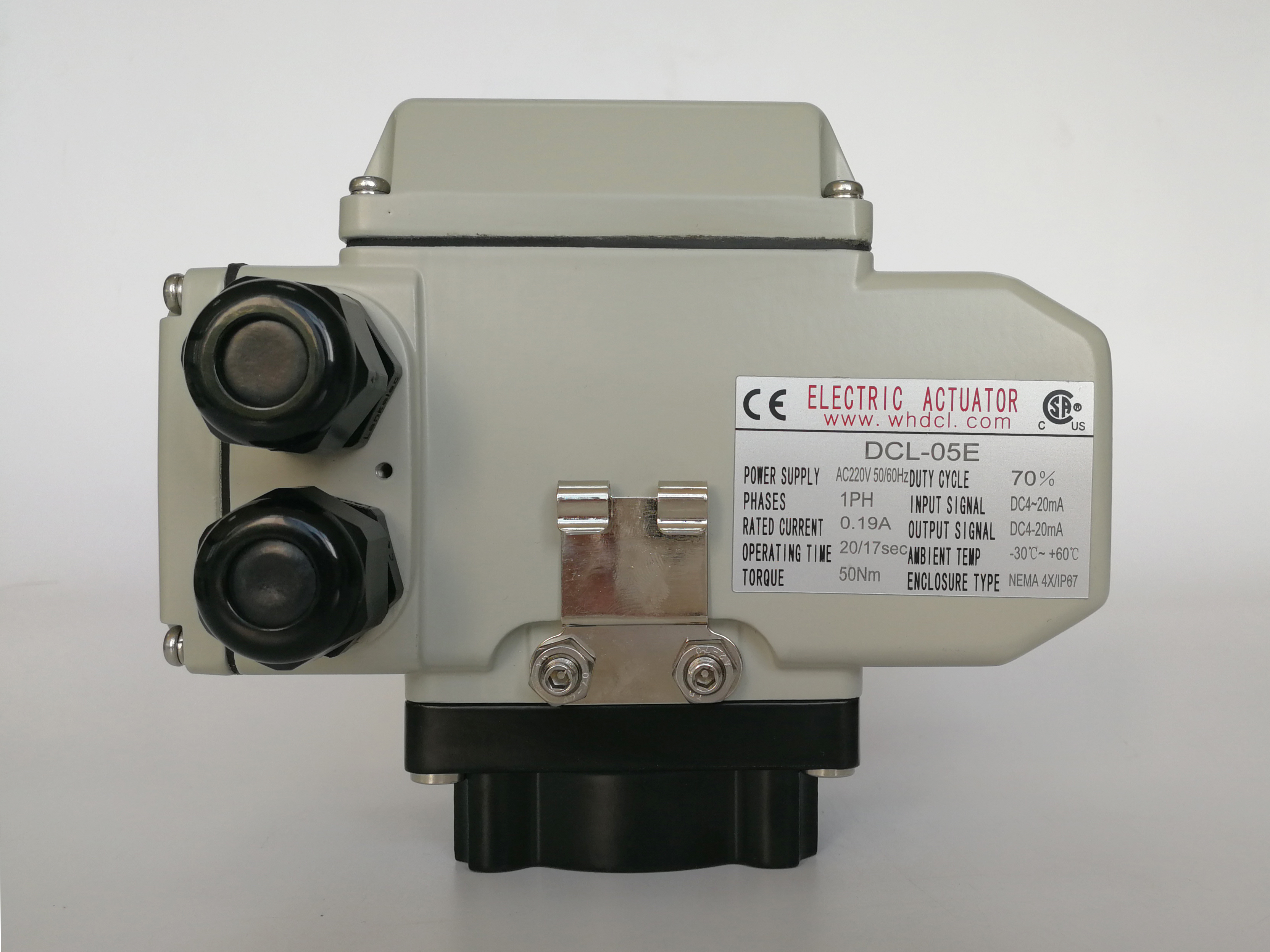

20S 50Nm 90° CSA AC24V クォーターターン電動アクチュエータの変調

高性能EMCスマート電動アクチュエータ EFT / ESD / サージ衝撃試験済み

• 入力制御信号に比例した四半回転、機械的制限
• 問題の自己チェック用のLEDライトを備えたスーパーミニスマートプログラマブルコントロールパック
• コントロールパックはアクチュエータと同じキャビティに配置されており、追加のボックスは不要です
• 電子機器を振動や湿気から保護するための完全ポッティングコントロールサーバー
• 世界をリードする耐干渉性、制御精度、感度
• マルチ入力信号切り替えと自己校正
• コントロールパックのEFT、ESD、高電圧サージ試験による高性能EMC
• 1000時間の塩水噴霧試験によるC3レベルの耐食性
• 熱過負荷保護付きのヘビーデューティモーター
• バルブ位置の視覚表示
• 標準ISO5211マルチフランジバルブ取り付け
• ULおよびCSA規格に準拠したCSA認証/ CEマーク

DCL変調電動アクチュエータは、一体型設計を特徴とし、モーター、コントロールパック、ハウジングを1つのコンパクトなユニットに統合しています。位置決めコントローラーを収容するために追加の外部キャビティを必要とする従来のアクチュエータとは異なり、その結果、かさばり、バランスが悪く、美観に劣る設計になりますが、DCLは、ミニチュア多機能コントロールパックを開発しました。これは、オンオフアクチュエータの端子台に匹敵するサイズです。このコントロールパックは、配線キャビティ内に直接取り付けられ、端子台を完全に置き換えながら、すっきりとしたコンパクトな外観を維持しています。

DCLスマート電動アクチュエータのデッドバンド（デッドスペース）は調整可能で、ユーザーはアクチュエータの感度を入力信号に合わせて調整できます。デッドバンドが小さいほど感度は高くなりますが、感度が高いことが常に最適とは限りません。入力信号が外部干渉の影響を受けやすい場合、デッドバンドが大きいほど、頻繁な誤った起動を効果的に防ぎ、動作の安定性を向上させ、アクチュエータの耐用年数を大幅に延長します。逆に、制御信号がクリーンで高い位置決め精度が必要な場合は、デッドバンドが小さいほど、より正確な制御が可能です。

バルブの位置決め精度は、ギアのバックラッシュ、特にウォームギアセットの機械加工精度にも影響されます。一貫した品質を確保するために、DCLのSQEチームは、専門の検査機器を使用して、供給されるすべてのギアを厳密にテストしています。さらに、さまざまな負荷条件下でのギアの振動をなくし、ノイズを最小限に抑えるために、複数の独自の設計機能と厳格な組み立てプロセス制御が実装されています。これらの対策により、DCLは中国市場におけるコンパクト電動アクチュエータのベンチマークを設定することができました。

すべてのDCLアクチュエータは、ULおよびCSA規格に従ってCSAによって厳密にテストおよび認証されています。すべてのシリーズで、デューティサイクルは70%を超えており、要求の厳しい動作条件下での信頼性の高い性能を保証します。統合されたEPS自己校正システムは、ハンチングを事実上排除し、正確で安定した制御のための標準的な出力位置フィードバックを提供します。
