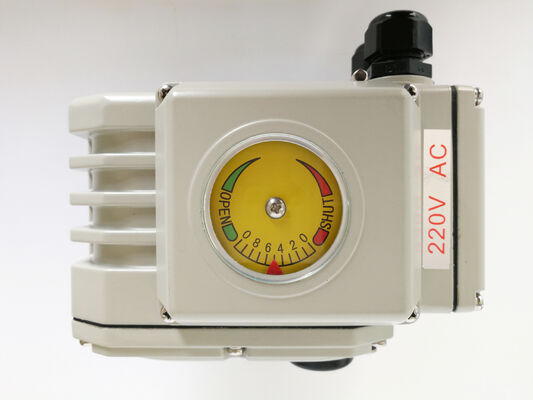

CSA IP67 コンパクト 90° AC24V 200Nm スマート電気アクチュエーター
無料サンプルとクーポンについては、私に連絡してください。
whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。
x商品の詳細
| 標準の時間/トルク | 15sから75s/18nmから2500nm/160in.lbsから22125in.lbs | 設置角度 | 360° |
|---|---|---|---|
| 入力信号 | 4-20MAまたは2-10V / 1-5Vオプション | 出力信号 | 4-20mA |
| 周囲温度 | -25 ℃〜+55℃ / -13°F〜+131°F | 総重量 | 2.5kg〜20kg |
| モーター出力 | 10W〜140W | 保護グレード | IP67 NEMA4/4X |
| 電源 | 24VAC/110VAV/220VAC |
製品の説明
過トルク保護コンパクトスマート電動アクチュエータ/トルクテスト制御
特徴
- 機械的制限付きのクォーターターン
- モーター/制御ボックス/ハウジングの一体型設計により、アクチュエータ全体をコンパクトに
- スマートフルポッティングコントローラーのトルクテスト機能による過トルク保護
- 制御パック用にEFT、ESD、高電圧サージでテストされた高性能EMC
- 熱過負荷保護付きのヘビーデューティモーター
- 耐候性IP67およびNEMA 4Xを備えた硬質高圧ダイキャストアルミニウムハウジング
- バルブ位置インジケーター/フラットインジケーターまたは凸型インジケーターが利用可能
- レンチまたはハンドホイールによる手動オーバーライド
- ULおよびCSA規格/CEマーク/RoHS 3.0に準拠したCSA認証
仕様
| タイプ | DCL-05E | DCL-10E | DCL-20E | DCL-40E | DCL-60E | DCL-100E | DCL-200E | DCL-300E |
|---|---|---|---|---|---|---|---|---|
| 電源 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC110/220 | AC110/220 | AC110/220 |
| 出力トルク | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm | 1000Nm | 2000Nm | 3000Nm |
| 動作時間 | 20秒 | 30秒 | 30秒 | 30秒 | 45秒 | 30秒 | 90秒 | 110秒 |
| 回転角度 | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| モーター出力 | 10W | 25W | 40W | 90W | 90W | 120W | 140W | 140W |
| 定格電流 | 1.50/0.24/0.16A | 2.12/0.57/0.35A | 3.65/0.65/0.37A | 6.80/1.12/0.57A | 6.80/1.18/0.60A | 1.93/0.94A | 1.75/0.96A | 1.75/0.98A |
| 総重量 | 2.5kg | 4.5kg | 9kg | 9.5kg | 10kg | 19kg | 19.5kg | 20kg |
| 入力信号 | 4-20mADC、1-5VDC、2-10VDC | |||||||
| 出力信号 | 4-20mADC | |||||||
| 基本誤差 | ±1%以下 | |||||||
| 往復誤差 | 1%以下 | |||||||
| デッドスペース | 0.5%-5.0%調整可能 | |||||||
| 減衰特性 | 0回 | |||||||
| アクチュエータの繰り返し誤差 | ≤1% | |||||||
| 絶縁抵抗 | AC24V：100MΩ/250VDC AC110/220V：100MΩ/500VDC | |||||||
| 耐電圧クラス | AC24V：500VAC 1分 AC110/220V：1500VAC 1分 | |||||||
| 保護クラス | IP67 | |||||||
| 設置角度 | 360°あらゆる角度で | |||||||
| 電気インターフェース | 2つのG1/2防水ケーブルコネクタ、1つは電源ライン用、1つは信号ライン用 | |||||||
| 周囲温度 | -20℃~+55℃ | |||||||
| オプション機能 | 過トルクプロテクター/除湿ヒーター/パッシブ接点スイッチ/ドームインジケーター/ハンドル | |||||||
| 備考 | その他の入出力信号が必要な場合は、注文書にご指定ください。 | |||||||
説明
DCLスマート変調電動アクチュエータは、電気位置決めシステム（EPS）ポジショナーと統合されており、出力ドライブシャフトの回転角度は、入力制御信号（4〜20mA、2〜10V、または1〜5V信号プロトコルで利用可能）と正確な線形比例関係を維持します。
インテリジェントコントローラーは、リアルタイムのモーター電流監視機能も備えています。モーターが停止した場合、動作電流は急激に大幅に上昇します。コントローラーは、この電流サージを検出してから正確に3秒後にモーターの電源を遮断するようにプログラムされています。これは、従来の機械的過トルク保護ソリューションと比較して優れた精度を提供する電子過トルク保護メカニズムを構成します。
すべてのアクチュエータは、ULおよびCSA業界標準の両方に完全に準拠して、CSAによる厳格な第三者認証テストを受けています。製品シリーズ全体の連続デューティサイクル定格は70％を超えています。さらに、EPSポジショナーシステムは、自動自己校正機能を組み込んでおり、「ハンチング」現象（設定位置の周りの振動）を効果的に排除し、リアルタイムの位置監視用の標準出力信号を提供します。
