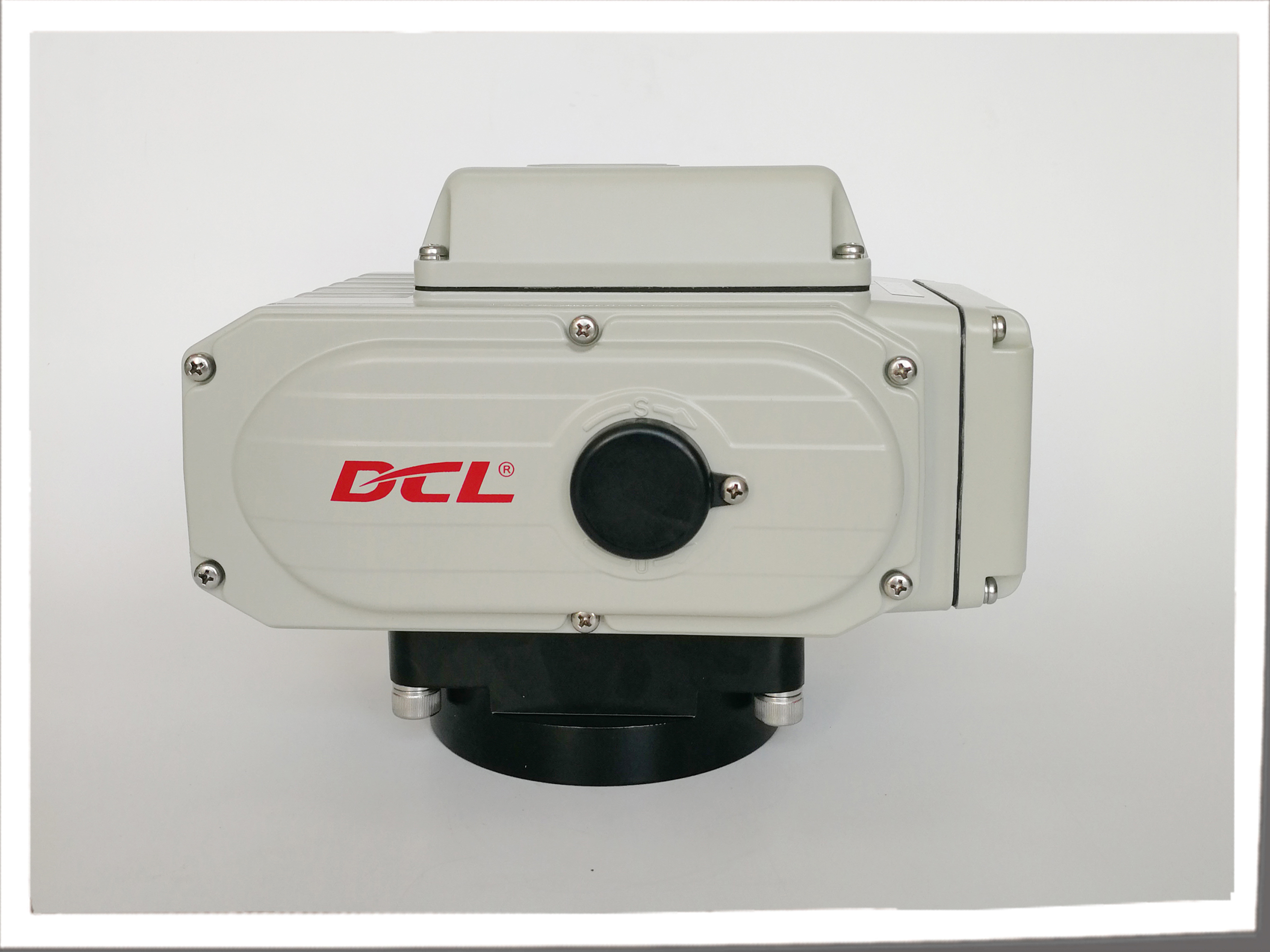

4-20mA DC AC220V 30秒 200Nm IP67 クォーターターン電動アクチュエータ
商品の詳細
| 電源 | 24VAC/110VAV/220VAC/380VAC | モーター出力 | 6W〜140W |
|---|---|---|---|
| 標準トルク | 50Nmから2500Nm | 出力信号 | 4-20MADC |
| 入力信号 | 4-20MADC/1-5VDC/2-10VDC | 標準時 | 20秒から75秒 |
| 保護グレード | IP67 NEMA4/4X | 総重量 | 1.2kg〜20kg |
| 周囲温度 | -25 ℃〜+55℃ / -13°F〜+131°F | 設置角度 | 360° |
| ハイライト | 4-20mA DC 電子アクチュエータ,220V AC クォーターターンアクチュエータ,IP67防水電気アクチュエータ |
||
製品の説明
コントロールモジュールボックスで外部信号によって制御される電動アクチュエータの4分の1回転比
特徴
- 入力制御信号に比例する四分の一回転,機械的制限
- フルポット多機能スマート制御パック 振動と湿度に対する耐性
- 世界トップの反干渉能力,制御精度,感度
- 自動校正および問題自確認機能
- 単一の統合モーター/制御パック/非常に小さなサイズを持つハウジング設計
- コントロールパックで試験されたEFT,ESDおよび高電圧突起の高性能EMC
- 耐水性 IP67 と NEMA 4X アルミ合金室 100% 水中試験
- 1000時間塩噴霧試験でC3レベルの耐腐蝕性
- 熱過負荷保護付きの重用モーター
- 標準ISO5211の多フロングバルブ設置
- CSA認定 ULおよびCSA標準/CEマークに準拠
仕様
| タイプ | DCL-05E | DCL-10E | DCL-20E | DCL-40E | DCL-60E | DCL-100E | DCL-200E | DCL-300E |
|---|---|---|---|---|---|---|---|---|
| パワー | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC110/220 | AC110/220 | AC110/220 |
| 出力トルク | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm | 1000Nm | 2000Nm | 3000Nm |
| 演じる時間 | 20S | 30S | 30S | 30S | 45S | 30S | 90S | 110S |
| ターニングアングル | 0~90° | 0~90° | 0~90° | 0~90° | 0~90° | 0~90° | 0~90° | 0~90° |
| モーターパワー | 10W | 25W | 40W | 90W | 90W | 120W | 140W | 140W |
| 定位電流 | 1.50/0.24/0.16A | 2.12/0.57/0.35A | 3.65/0.65/0.37A | 6.80/1.12/ 0.57A | 6.80/1.18/0.60A | 1.93/0.94A | 1.75/0.96A | 1.75/0.98A |
| 総重量 | 2.5kg | 4.5kg | 9kg | 9.5kg | 10kg | 19kg | 19.5kg | 20kg |
| 入力信号 | 4-20mADC,1-5VDC,2-10VDC | |||||||
| 出力 シングル | 4-20mADC | |||||||
| 基本的エラー | ± 1% 未満 | |||||||
| 相互 の 誤り | 1%以下 | |||||||
| 死んだ空間 | 0. 5%~5.0% 調整可能 | |||||||
| 減圧特性 | 0回 | |||||||
| アクチュエータで繰り返されるエラー | ≤1% | |||||||
| 隔熱 抵抗 | AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC | |||||||
| ストレージクラスに耐える | AC24V:500VAC 1分 AC110/220V:1500VAC 1分 | |||||||
| 保護クラス | IP67 | |||||||
| 設置角度 | 360° 任意の角度で | |||||||
| 電気インターフェース | 2つのG1/2ワット防熱ケーブルコネクタ,1つは電源線,1つは信号線 | |||||||
| 環境温度 | -20°C~+55°C | |||||||
| 選択機能 | 超トルク保護器/脱湿ヒーター/受動コンタクトスイッチ/ドーム指示器/ハンドル | |||||||
| コメント | 他の入力または出力信号は,購入注文で指定してください. | |||||||
記述
DCLのスマート電気アクチュエータは,入力制御信号に対するユニットの応答性を決定する重要なパラメータであるフィールド調整可能なデッドバンドを備えています.狭い死帯はより高い感度をもたらしますが,より高い感度は常に有利ではありません..
入力信号が外部の干渉に敏感なシナリオでは,より広いデッドバンドは頻繁に誤った起動を効果的に防止します.アクチュエータの使用寿命を延長し,運用安定性を向上させる反対に,清潔で干渉のない入力信号で正確な制御を必要とするアプリケーションでは,より狭いデッドバンドが理想的です.
ワームギアの加工精度は,バルブ位置付けの精度に影響を与えるもう一つの重要な要因です.DCLの特殊品質エンジニアリング (SQE) チームは,プロのテスト機器を活用してサプライヤーのすべての部品を検査することで,妥協のないギア品質を保証しますまた,特殊な設計機能と厳格な組み立てプロセス制御を導入し,ギア振動をなくし,変動する負荷条件下で動作ノイズを最小限に抑えます.この厳格な基準を通してDCLは中国におけるコンパクト電気アクチュエータの業界基準を確立しました.
すべてのアクチュエータは厳格なCSA認証試験を通過し,ULおよびCSA標準の両方に完全に準拠しています.全製品シリーズは70%以上の作業サイクル評価を誇っています.自動校正EPSシステムは,効果的に位置"狩猟"を排除し,デフォルト機能としてリアルタイム位置監視のための標準出力信号を提供します..
