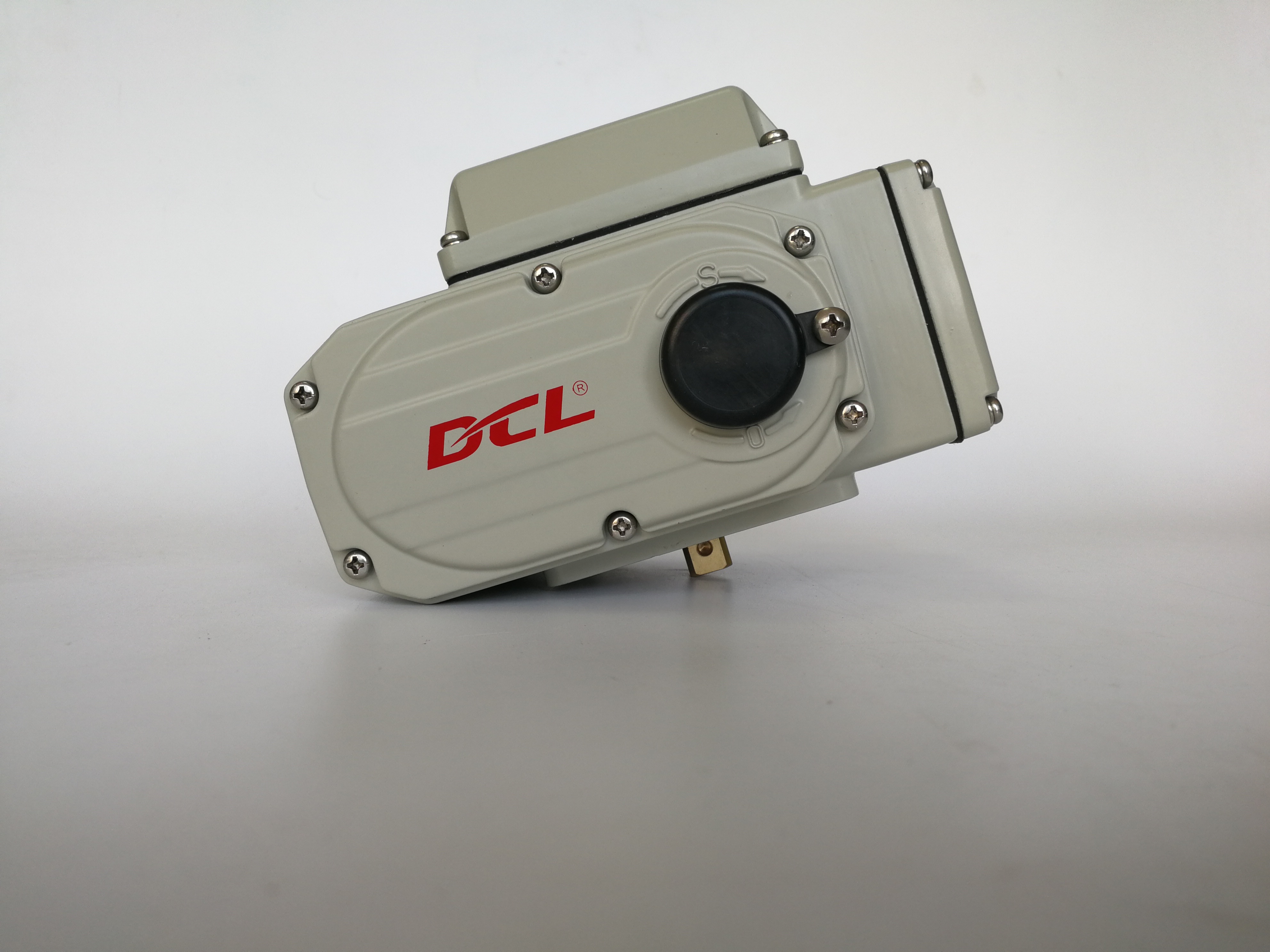

3相 1/4回転 400Nm DC24V HVAC バターフライバルアクチュエータ
無料サンプルとクーポンについては、私に連絡してください。
whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。
x商品の詳細
| 名前 | 3 段階アクチュエータ | 設置角度 | 360° |
|---|---|---|---|
| 総重量 | 2.5kg〜20kg | 電源 | 380VAC/400VAC/415VAC |
| 手術 | 1/4ターン操作 | タイプ | 1/4回転アクチュエータ |
| ハイライト | 3相バタフライバルアクチュエータ,保証付き 24V HVACアクチュエータ,400Nmの四半期回転アクチュエーター |
||
製品の説明
3相のアクチュエーター,バルブ位置の受動コンタクトスイッチ付き3相のACで動力
記述
DCLコンパクト電動アクチュエータは,特に蝶弁の使用のために,HVACシステムに広く適用されています.室内の温度を調節する上で重要な役割を果たします冷や熱水の流量,冷凝液排水,全体的な水力バランス
DCL H型制御回路,三相交流モーターと組み合わせた電気発電所や鋼鉄工場などの重労働産業環境で一般的に使用される 380 VACまたは 440 VAC (50/60 Hz) の電源で電力を供給するアクチュエータのために特別に設計されています.単相アクチュエータと同様に,連続電圧制御信号が適用されると,モーターは,頑丈な全金属のギア列を駆動し,出力軸を90°回転させる.制限スイッチを操作する 内部のカメラによって 移動が精密に制御されます自動停止し,完全に開いた状態で乾燥接触信号を発します.逆連続信号を受け取ると,モーターは反対方向で動作します.アクチュエータを閉じた状態に戻す.
動作装置は安装が容易で,ISO 5211の複数フラングマウント規格に完全に準拠しており,安全なバルブカプリングのための二角出力駆動装置を備えています.
仕様:
| アクチュエータタイプ | バターフライバル (PFV) | ボールバルブ ((≤PN1.6MPa) | 換気弁 (≤PN0.1MPa) |
|---|---|---|---|
| DCL-02 | ≤DN40 | ≤DN32 | |
| DCL-05 | DN50~65 | DN40 | DN50~80 |
| DCL-10 | DN80~100 | DN50~65 | DN100~200 |
| DCL-20 | DN125~150 | DN80~100 | DN250~300 |
| DCL-40 | DN200 | DN125 | DN350~450 |
| DCL-60 | DN250 | DN150 | DN500~600 |
| DCL-100 | DN300 | DN200 | DN700~800 |
| DCL-160 | DN350~400 | DN250 | DN900 |
| DCL-250 | DN450~600 | DN300~350 | DN1000~1200 |
| アクチュエータタイプ | 標準時間/トルク | 任意の時間/トルク | ターニングアングル (最大範囲) | 総重量 | 電源 | 選択された制御回路 |
|---|---|---|---|---|---|---|
| DCL-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0~90° 調節可能 | 1.2kg | DC24V/AC24V AV110V/AC220V | A/B/E/G の種類 |
| DCL-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360°調整可能 | 2.5kg | DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/Hの種類 |
| DCL-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360°調整可能 | 4.5kg | DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/Hの種類 |
| DCL-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0~90° 調節可能 | 9kg | DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/Hの種類 |
| DCL-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5kg | |||
| DCL-60 | 45S/600Nm | 10kg | ||||
| DCL-100 | 30S/1000Nm | 15S/500Nm | 0~90° 調節可能 | 19kg | AV110V/AC220V/AC380V | A/B/C/D/E/F/Hの種類 |
| DCL-160 | 48S/1600Nm | 19.5kg | ||||
| DCL-250 | 75S/2500Nm | 20kg | ||||
| 性能パラメータ 調整タイプ (E型) のリスト | ||||||
| DCL-MZZ | 18Nm | 3r | 1.2kg | DC24V | MZZ型 | |
| DCL-10GE | 30S/0~100Nm | 15S/0~100Nm | 0~90° 調節可能 | 4.5kg | DC24V±10% | GE型 |
| DCL-40GE | 30S/100~600Nm | 15S/100~400Nm | 9.5kg | |||
特徴
- 自動ロック付き 1/4 ターン操作
- 電動位置付けシステムで利用可能な調節型
- 自動ボールバルブとバタフライバルを調整または流れを切断する
- F級隔熱モーター
- 熱過負荷保護/負荷率80%の重用モーター
- 全範囲のライフサイクルの 10000 倍以上,全額負荷
- 超低温,高温,高湿度環境への耐性
- バルブ位置を確認するための2つの補助制限スイッチ
- 標準手動ハンドル
- 緊急局所電源オフボタンはオプションです
- ソフトナイトライディング処理ですべての金属ギアを自動ロックし,追加のブレーキは必要ありません.
- CSAリスト/UL準拠/CEマーク/RoHS 3.0試験
