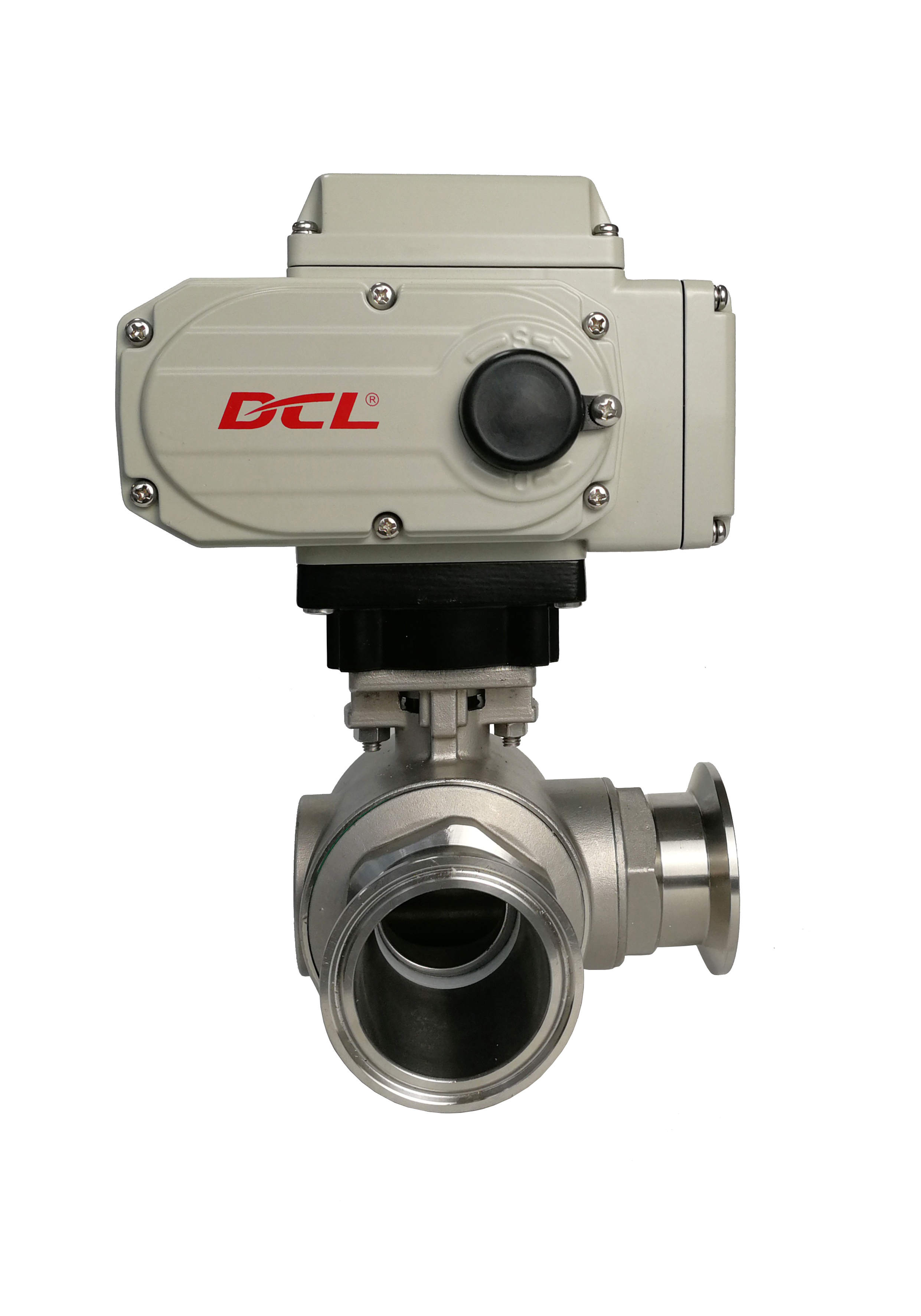

IP67 CE RoHS クォーターターン 380VAC 電動バルブアクチュエータ
商品の詳細
| 標準トルク | 50nmから2500nm/442in.lbsから22125in.lbs | 標準時 | 20秒から75秒 |
|---|---|---|---|
| 電源 | 380VAC/440VAC | 設置角度 | 360° |
| 最低注文数量 | 2.5kg〜20kg | モーター出力 | 6W〜140W |
| 周囲温度 | -25 ℃〜+55℃ / -13°F〜+131°F | 保護等級 | IP67 NEMA4/4X |
| ハイライト | IP67 電動バルブアクチュエータ,3相クォーターターンアクチュエータ,380VAC 電動バルブ（保証付き） |
||
製品の説明
380VAC / 440VAC モーター付き3相アクチュエータ / CEマークとRoHS準拠
特徴
- 機械的な制限付きの四半期ターン操作
- 電動位置付けシステムで利用可能な調節型
- 熱過負荷保護装置のF級隔離型重用モーター
- 耐久性 IP67 硬型鋳型アルミ合金箱/100%の水中試験
- バルブ位置を確認するための2つの補助制限スイッチ
- バルブ位置表示器,平面または凸面
- 緊急局所電源オフボタンはオプションです
- ソフトナイトライド処理による金属機器の自動ロック
- CSA 認定 UL 標準と CSA 標準/CE/RoHS 3.0
記述
DCL-Hシリーズアクチュエータ3相電源で動いている380VAC/440VAC (50Hz/60Hz)特殊に設計された 工業用重用用用品発電所と鋼鉄工場運転の安全性を最大限に確保するために,モーターの特徴F級隔熱装置頑丈な全金属のギア列車配列された自閉式ブロンズ合金型ワームギア寿命は10,000 全範囲サイクル精度制御は,内部キャムと制限スイッチによって管理され,自動的なモーター停止と完全に開いた乾燥接触信号遠隔モニタリングの設備ですCSA (UL/CSA規格)そしてSGS (CE/RoHS 3規格).
仕様
| アクチュエータタイプ | 標準時間/トルク | 任意の時間/トルク | ターニングアングル (最大範囲) | 総重量 | 電源 | 選択された制御回路 |
|---|---|---|---|---|---|---|
| DCL-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0~90° 調節可能 | 1.2kg | DC24V/AC24V AV110V/AC220V | A/B/E/G の種類 |
| DCL-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360°調整可能 | 2.5kg | DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/Hの種類 |
| DCL-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360°調整可能 | 4.5kg | DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/Hの種類 |
| DCL-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0~90° 調節可能 | 9kg | DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/Hの種類 |
| DCL-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5kg | |||
| DCL-60 | 45S/600Nm | 10kg | ||||
| DCL-100 | 30S/1000Nm | 15S/500Nm | 0~90° 調節可能 | 19kg | AV110V/AC220V/AC380V | A/B/C/D/E/F/Hの種類 |
| DCL-200 | 90S/2000Nm | 19.5kg | ||||
| DCL-300 | 110S/3000Nm | 20kg | ||||
| 性能パラメータ 調整タイプ (E型) のリスト | ||||||
| DCL-MZZ | 18Nm | 3r | 1.2kg | DC24V | MZZ型 | |
| DCL-10GE | 30S/0~100Nm | 15S/0~100Nm | 0~90° 調節可能 | 4.5kg | DC24V±10% | GE型 |
| DCL-40GE | 30S/100~600Nm | 15S/100~400Nm | 9.5kg | |||
| アクチュエータタイプ | バターフライバル (PFV) | ボールバルブ ((≤PN1.6MPa) | 換気弁 (≤PN0.1MPa) |
|---|---|---|---|
| DCL-02 | ≤DN40 | ≤DN32 | |
| DCL-05 | DN50~65 | DN40 | DN50~80 |
| DCL-10 | DN80~100 | DN50~65 | DN100~200 |
| DCL-20 | DN125~150 | DN80~100 | DN250~300 |
| DCL-40 | DN200 | DN125 | DN350~450 |
| DCL-60 | DN250 | DN150 | DN500~600 |
| DCL-100 | DN300 | DN200 | DN700~800 |
| DCL-200 | DN350~400 | DN250 | DN900 |
| DCL-300 | DN450~600 | DN300~350 | DN1000~1200 |
