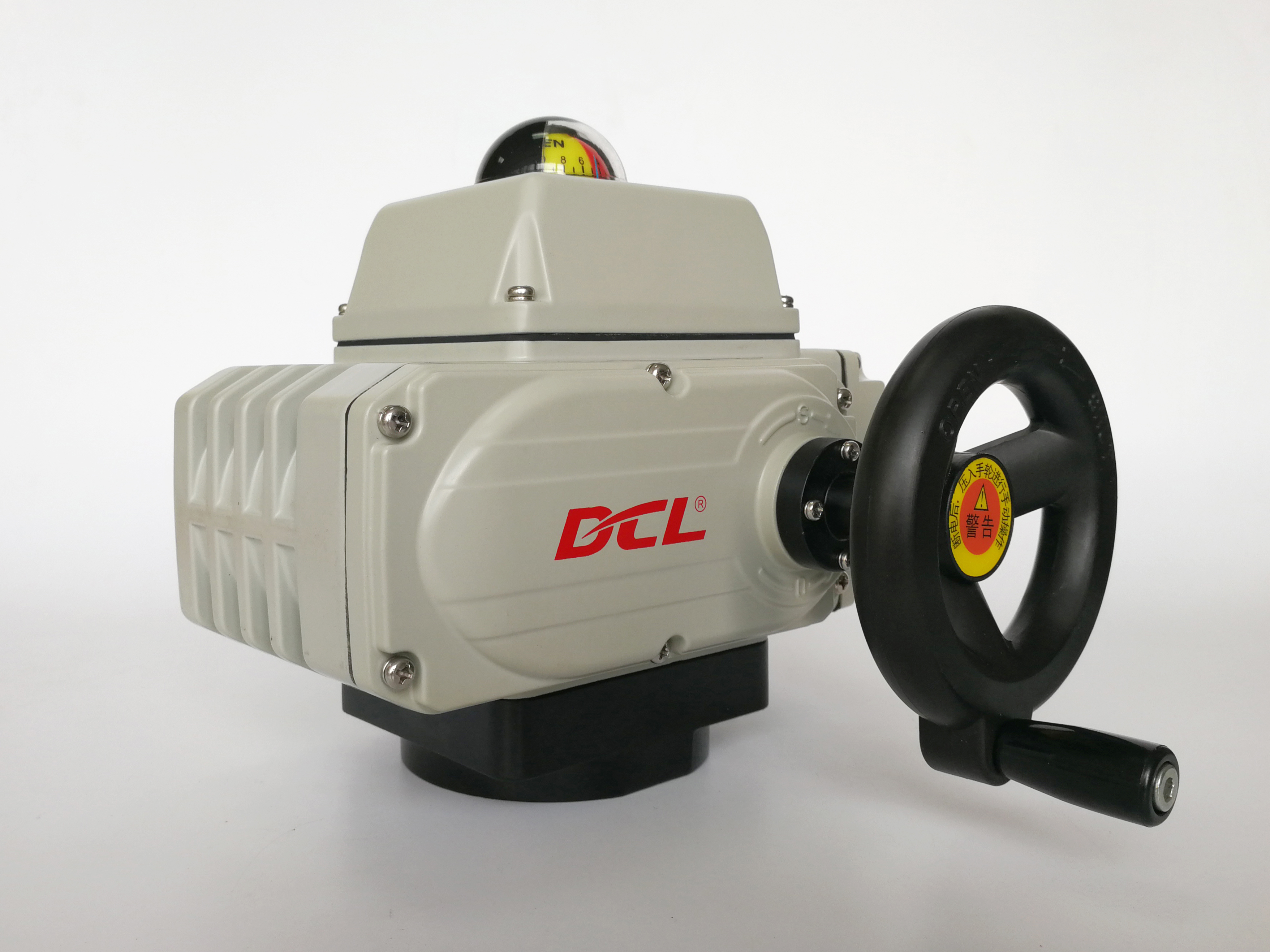

30S 100Nm AC220V CSA コンパクトアクチュエータ
商品の詳細
| 標準の時間/トルク | 30Sから75S/100Nmから2500Nm/885インチから22125インチ | 設置角度 | 360° |
|---|---|---|---|
| 最低注文数量 | 4.5kg〜20kg | モーター出力 | 15W〜140W |
| 周囲温度 | -25 ℃〜+55℃ / -13°F〜+131°F | 保護等級 | IP67 NEMA4/4X |
| 電源 | 24VAC/110VAV/220VAC | ||
| ハイライト | 30S コンパクトアクチュエータ 100Nm トーク,AC220V コンパクトアクチュエータ CSA認証,高トルクを持つコンパクトアクチュエータ |
||
製品の説明
熱過負荷保護 コンパクトアクチュエータ / 過トルクプロテクター オプション
特徴
- 機械的リミット付きクォーターターン操作
- 堅牢なIP67防水、頑丈なダイカストアルミニウム筐体 / 水中100%テスト済み
- バルブ位置確認用補助リミットスイッチ2個
- 視覚的バルブ位置インジケータ / フラットまたは凸型
- 手動オーバーライド / ハンドホイール オプション
- 結露防止用PTC電子加熱コンポーネント オプション
- PTC過熱プロテクター付き熱過負荷保護ヘビーデューティモーター
- セルフロックウォームギアにより、電源喪失時にアクチュエータは最後の位置を保持
- 過トルクプロテクターは、アクチュエータトルクが100Nmを超える場合にオプション
- ローカル緊急電源オフボタン オプション
- CSA認証 (UL規格準拠) / CEマーク
説明
DCL 一般シリーズアクチュエータ: 長寿命設計
DCL電動アクチュエータは、バタフライバルブ、ボールバルブ、ダンパーなどのクォーターターンデバイスの高精度な操作のために設計されています。コア伝達機構は、リバースモーターで駆動される堅牢なオールメタルギアボックスと、精密に設計されたウォームギアセットを最終段に備えています。
最終段ギアは、集中したトルクと摩擦により最も脆弱なコンポーネントであることを認識し、DCLは2つの重要な革新により長寿命化を実現しました。
-
高強度モノリシックブロンズ合金: 標準的なギアは表面メッキのみですが、DCLはソリッド、鋳造銅合金（ブロンズ）ウォームホイールを使用しています。これにより、メッキの剥離リスクがなくなり、数百万サイクルの使用にわたる優れた耐摩耗性と安定した摩擦性能を保証します。
-
強化された半径（ロングアーム）ジオメトリ: ウォームホイールの実効半径を大きくすることで、DCLは任意のトルクに対して個々のギア歯にかかるラジアル力を低減します。この低歯応力設計は、疲労と機械的摩耗を大幅に最小限に抑えます。
大径ブロンズホイールと精密硬化ウォームシャフトの相乗効果により、従来の代替品をはるかに凌駕する耐久性、低ノイズ、メンテナンスフリーの伝達システムを実現しています。
仕様
| アクチュエータタイプ | 標準時間/トルク | オプション時間/トルク | 回転角度（最大範囲） | 総重量 | 電源 | 選択された制御回路 |
| DCL-02 | 15秒/18Nm | 7秒/9Nm 60秒/18Nm | 0～90°調整可能 | 1.2Kg | DC24V/AC24V AC110V/AC220V | タイプ A/B/E/G |
| DCL-05 | 20秒/50Nm | 4秒/20Nm 10秒/30Nm 60秒/50Nm | 0～360°調整可能 | 2.5Kg | DC24V/AC24V AC110V/AC220V/AC380V | タイプ A/B/C/D/E/F/G/H |
| DCL-10 | 30秒/100Nm | 15秒/50Nm 60秒/100Nm | 0～360°調整可能 | 4.5Kg | DC24V/AC24V AC110V/AC220V/AC380V | タイプ A/B/C/D/E/F/G/H |
| DCL-20 | 30秒/200Nm | 15秒/100Nm 60秒/200Nm | 0～90°調整可能 | 9Kg | DC24V/AC24V AC110V/AC220V/AC380V | タイプ A/B/C/D/E/F/G/H |
| DCL-40 | 30秒/400Nm | 15秒/200Nm 60秒/400Nm | 9.5Kg | |||
| DCL-60 | 45秒/600Nm | 10Kg | ||||
| DCL-100 | 30秒/1000Nm | 15秒/500Nm | 0～90°調整可能 | 19Kg | AC110V/AC220V/AC380V | タイプ A/B/C/D/E/F/H |
| DCL-160 | 48秒/1600Nm | 19.5Kg | ||||
| DCL-250 | 75秒/2500Nm | 20Kg | ||||
| 調整タイプ（タイプE）の性能パラメータリスト | ||||||
| DCL-MZZ | 18Nm | 3r | 1.2Kg | DC24V | タイプ MZZ | |
| DCL-10GE | 30秒/0～100Nm | 15秒/0～100Nm | 0～90°調整可能 | 4.5Kg | DC24V±10% | タイプ GE |
| DCL-40GE | 30秒/100～600Nm | 15秒/100～400Nm | 9.5Kg | |||
