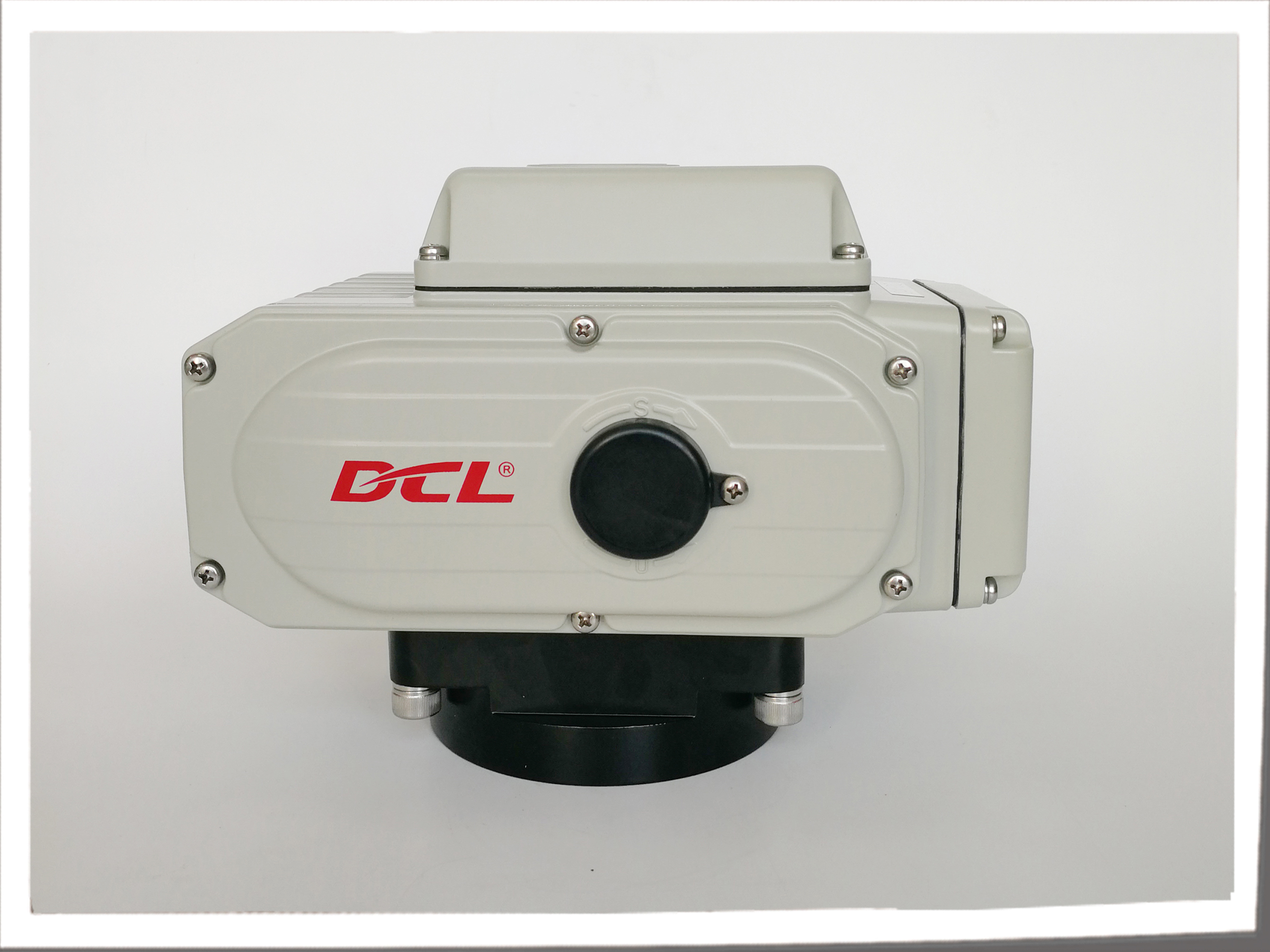

4-20mADC インターミッティングモーター化バルブアクチュエータ
商品の詳細
| 標準の時間/トルク | 20sから75s/50nmから2500nm/442in.lbsから22125in.lbs | 設置角度 | 360° |
|---|---|---|---|
| 入力信号 | 4-20MADC/1-5VDC/2-10VDC | 出力信号 | 4-20MADC |
| 電源 | 24VAC/110VAV/220VAC | 最低注文数量 | 2.5kg〜20kg |
| モーター出力 | 10W〜140W | 周囲温度 | -25 ℃〜+55℃ / -13°F〜+131°F |
| 保護等級 | IP67 NEMA4/4X | ||
| ハイライト | 4~20mA の電動式バルブアクチュエータ,保証付きの四半期ターンアクチュエーター,断続式電圧バランブアクチュエータ |
||
製品の説明
S4間欠運転率、クォーターターンスピンドルアクチュエータ、毎時1200回作動
説明
DCL モジュレーティングアクチュエータ：高デューティ精度を実現
DCL モジュレーティング電動アクチュエータは、S4 間欠周期運転のために設計されています。化学処理や食品・飲料などの高精度環境では、流量制御に絶え間ない調整が必要であり、アクチュエータの始動頻度は非常に高くなります。
頻繁な始動が急速な発熱と熱シャットダウンを引き起こす標準的な設計とは異なり、DCL アクチュエータは、熱効率に最適化された独自の高トルクモーターを備えています。始動電流の影響を最小限に抑えることで、過熱保護装置をトリガーしたり、ケーシング温度を損なうことなく安定した動作を保証します。当社のアクチュエータは、業界をリードする毎時1,200回の始動を実現し、最も要求の厳しい制御ループに必要な信頼性を提供します。厳格なテストを受け、UL および CSA 規格の両方に準拠するためにCSA 認証済みです。
| タイプ | DCL-05E | DCL-10E | DCL-20E | DCL-40E | DCL-60E | DCL-100E | DCL-160E | DCL-250E |
|---|---|---|---|---|---|---|---|---|
| 電源 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC110/220 | AC110/220 | AC110/220 |
| 出力トルク | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm | 1000Nm | 1600Nm | 2500Nm |
| 作動時間 | 20S | 30S | 30S | 30S | 45S | 30S | 48S | 75S |
| 回転角度 | 0-90度 | 0-90度 | 0-90度 | 0-90度 | 0-90度 | 0-90度 | 0-90度 | 0-90度 |
| モーター出力 | 10W | 25W | 40W | 90W | 90W | 120W | 140W | 140W |
| 定格電流 | 1.50/0.24/ 0.16A | 2.12/0.57/ 0.35A | 3.65/0.65/ 0.37A | 6.80/1.12/ 0.57A | 6.80/1.18/ 0.60A | 1.93/0.94A | 1.75/0.96A | 1.75/0.98A |
| 総重量 | 2.5kg | 4.5kg | 9kg | 9.5kg | 10kg | 19kg | 19.5kg | 20kg |
| 入力信号 | 4-20mADC,1-5VDC,2-10VDC | |||||||
| 出力信号 | 4-20mADC | |||||||
| 基本誤差 | ±1%以下 | |||||||
| 往復誤差 | 1%以下 | |||||||
| デッドスペース | 0.5%-5.0%調整可能 | |||||||
| ダンピング特性 | 0回 | |||||||
| アクチュエータの繰り返し誤差 | ≤1% | |||||||
| 絶縁抵抗 | AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC | |||||||
| 耐電圧クラス | AC24V:500VAC 1分間 AC110/220V:1500VAC 1分間 | |||||||
| 保護クラス | IP67 | |||||||
| 設置角度 | 360度、あらゆる角度 | |||||||
| 電気インターフェース | 防水ケーブルコネクタ G1/2 x 2 (電源用1、信号用1) | |||||||
| 周囲温度 | -20℃～+55℃ | |||||||
| オプション機能 | 過トルク保護/除湿ヒーター/パッシブ接点スイッチ/ドームインジケータ/ハンドル | |||||||
| 備考 | その他の入力または出力信号が必要な場合は、購入注文時に指定してください。 | |||||||
特徴
- 4-20mA/1-5V/2-10V入力信号でモジュレーション制御されるクォーターターンスピンドル操作
- アクチュエータ出力ドライブ位置は入力信号に比例します
- スマートフルポッティング制御パックは、一体型設計でアクチュエータ内部に配置されています
- 毎時最大1200回の始動頻度と、定格負荷での200,000回以上の始動テスト
- IP 67 および Type 4X ハードダイキャストアルミニウム合金ハウジング、NBR シール付き
- バルブ位置の出力として 4-20mA 信号
- 手動オーバーライド
- CSA 認証 (UL 429 および CSA C22.2 準拠)/CE マーク付き
