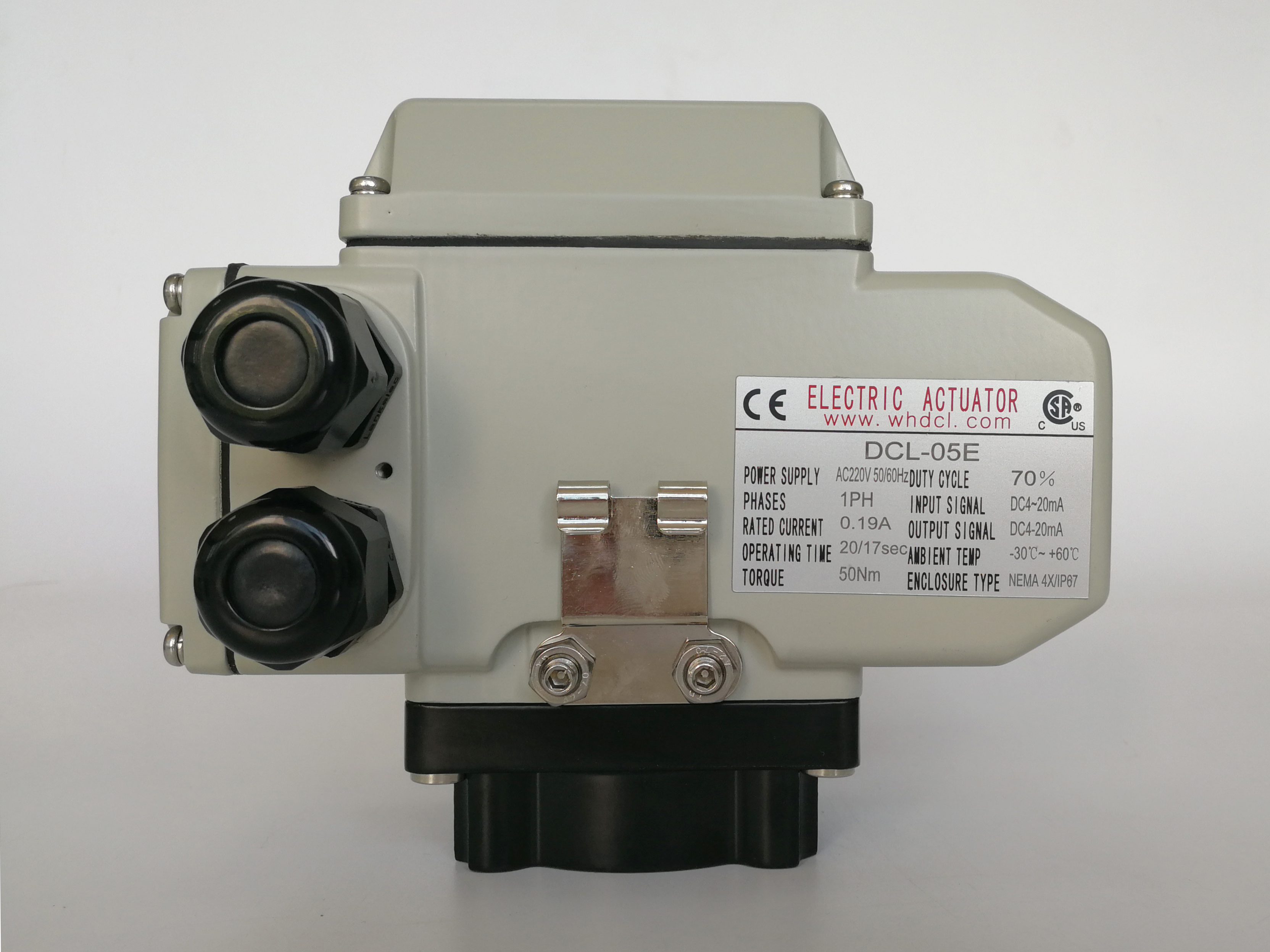

クォーターターン CSA/CE 4-20mADC 50Nm 20S スマート電動アクチュエータ
商品の詳細
| 標準の時間/トルク | 15sから75s/18nmから2500nm/160in.lbsから22125in.lbs | 設置角度 | 360° |
|---|---|---|---|
| 入力信号 | 4-20MAまたは2-10V / 1-5Vオプション | 出力信号 | 4-20mA |
| 周囲温度 | -25 ℃〜+55℃ / -13°F〜+131°F | 最低注文数量 | 2.5kg〜20kg |
| モーター出力 | 10W〜140W | 保護等級 | IP67 NEMA4/4X |
| 電源 | 24VAC/110VAV/220VAC/380VAC | ||
| ハイライト | クォーターターン スマート電動アクチュエータ,CSA/CE スマート電動アクチュエータ,4-20mADC 電動アクチュエータ |
||
製品の説明
様々な入力信号のスマート電気アクチュエーター / 4-20mA & 2-10V入力切り替え
記述
DCL調節電動アクチュエータは,異なるアプリケーション要件を満たすため,二重入力信号オプションをサポートできるスマートでコンパクトなコントローラで装備されています.標準構成には4×20 mA または 2×10 V特別オプションで4×20 mA または 1×5 V要求に応じて利用できます
複数の信号規格が共存する,またはシステムアップグレードが必要な業界では,既存の制御システムを変更することなく,DCLスマートモジュレーティングアクチュエータを直接交換できるので,アップグレードコストとダウンタイムを大幅に削減できます..
すべての調節可能なアクチュエータは,厳格な試験と認証を受けますCSA規定に従ってUL/CSA規格そしてSGS規定に従ってCE規格.
調節機能を持つ防火電気アクチュエータも利用可能である.
仕様
| タイプ | DCL-05E | DCL-10E | DCL-20E | DCL-40E | DCL-60E | DCL-100E | DCL-200E | DCL-300E |
|---|---|---|---|---|---|---|---|---|
| パワー | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC110/220 | AC110/220 | AC110/220 |
| 出力トルク | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm | 1000Nm | 2000Nm | 3000Nm |
| 演じる時間 | 20S | 30S | 30S | 30S | 45S | 30S | 90S | 110S |
| ターニングアングル | 0~90° | 0~90° | 0~90° | 0~90° | 0~90° | 0~90° | 0~90° | 0~90° |
| モーターパワー | 10W | 25W | 40W | 90W | 90W | 120W | 140W | 140W |
| 定位電流 | 1.50/0.24/0.16A | 2.12/0.57/0.35A | 3.65/0.65/0.37A | 6.80/1.12/ 0.57A | 6.80/1.18/0.60A | 1.93/0.94A | 1.75/0.96A | 1.75/0.98A |
| 総重量 | 2.5kg | 4.5kg | 9kg | 9.5kg | 10kg | 19kg | 19.5kg | 20kg |
| 入力信号 | 4-20mADC,1-5VDC,2-10VDC | |||||||
| 出力 シングル | 4-20mADC | |||||||
| 基本的エラー | ± 1% 未満 | |||||||
| 相互 の 誤り | 1%以下 | |||||||
| 死んだ空間 | 0. 5%~5.0% 調整可能 | |||||||
| 減圧特性 | 0回 | |||||||
| アクチュエータで繰り返されるエラー | ≤1% | |||||||
| 隔熱 抵抗 | AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC | |||||||
| ストレージクラスに耐える | AC24V:500VAC 1分 AC110/220V:1500VAC 1分 | |||||||
| 保護クラス | IP67 | |||||||
| 設置角度 | 360° 任意の角度で | |||||||
| 電気インターフェース | 2つのG1/2ワット抵抗ケーブルコネクタ,電源線と信号線のための1つ | |||||||
| 環境温度 | -20°C~+55°C | |||||||
| 選択機能 | 超トルク保護器/脱湿ヒーター/受動コンタクトスイッチ/ドーム指示器/ハンドル | |||||||
| コメント | 他の入力または出力信号は,購入注文で指定してください. | |||||||
特徴
- 入力制御信号に比例する四分の一回転,機械的制限
- 標準として連続出力位置監視信号の自動校正
- 複数の入力信号を1つのスマート制御パックで切り替えられる
- 耐水性 IP67 と NEMA 4X アルミ合金室 100% 水中試験
- 完全にポットされた樹脂プラスチック包装制御器 振動と湿度に対する耐性
- 高湿度で高低温で安定した動作
- 自動ロックするワームギア付きの金属の歯車
- CSAリスト/UL準拠/CEマーク/RoHS 3.0試験
