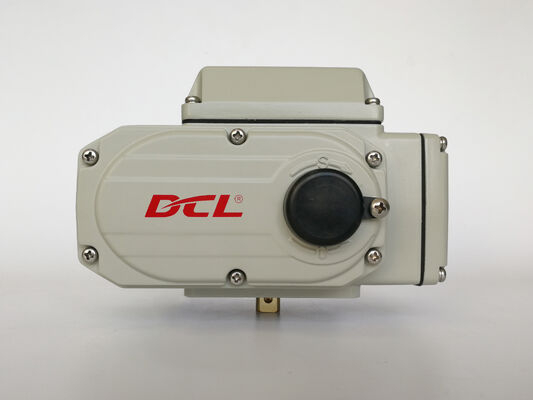

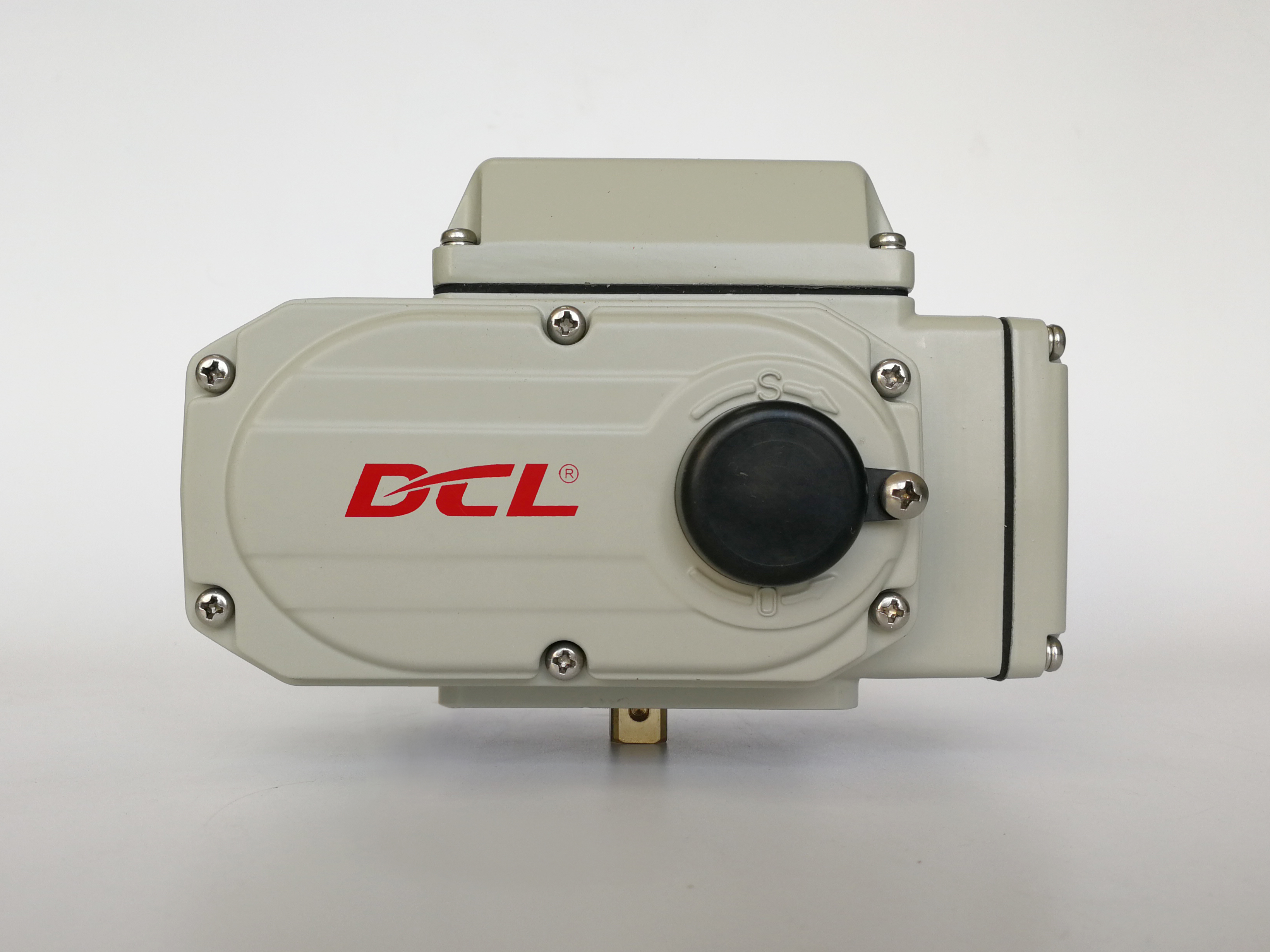

空調 10000 × 110VAC HVACアクチュエータ
商品の詳細
| 標準の時間/トルク | 15sから75s/18nmから2500nm/160in.lbsから22125in.lbs | 設置角度 | 360° |
|---|---|---|---|
| 最低注文数量 | 1.2kg〜20kg | モーター出力 | 6W〜140W |
| 周囲温度 | -25 ℃〜+55℃ / -13°F〜+131°F | 保護等級 | IP67 NEMA4/4X |
| 電源 | 24VAC/110VAV/220VAC/380VAC/24VDC | ||
| ハイライト | 110VAC HVAC クォーターターンアクチュエータ,10000サイクル HVACアクチュエータ,110VAC 空調アクチュエータ |
||
製品の説明
HVAC用クォーターターンスピンドルアクチュエータ/空調/ビルディングオートメーション/給湯
特徴
- セルフロック機能付き1/4回転操作
- ボールバルブおよびバタフライバルブの流量調整または遮断を自動化
- 耐候性IP67/タイプ4Xアルミニウム合金ハウジングにより、限られたスペースにコンパクトに設置可能
- 過負荷保護付きヘビーデューティモーター/デューティレート80%
- 定格負荷で10,000回以上の全範囲ライフサイクル
- 極低温・高温および高湿環境への耐性
- 標準マニュアルハンドル
- CSA認証/UL準拠/CEマーク/RoHS 3.0テスト済み
説明
DCLコンパクト電動アクチュエータは、HVACシステムで広く使用されており、通常はバタフライバルブと組み合わせて使用されます。ビルディングオートメーションシステム（BAS）では、室内温度、風量、水流量、凝縮水流量、油圧バランスの制御に重要な役割を果たします。
DCLアクチュエータは、80%のデューティサイクルを備えたヘビーデューティモーターを搭載しており、頻繁な変調を可能にし、より正確な温度制御とシステム安定性の向上を実現します。
長寿命によりメンテナンス要件が大幅に削減され、全体的な運用コストが低下します。屋内および屋外設置用に設計されたDCLアクチュエータは、過酷な環境条件に耐えるように作られています。
オプションの防曇ヒーターは、湿気による損傷を防ぐために利用可能です。
すべてのHVACアクチュエータは、ULおよびCSA規格に厳密にテストされ、CSAによって認証され、CEおよびRoHS要件に準拠しており、SGSによってテストが実施されています。
仕様:
| アクチュエータタイプ | 標準時間/トルク | オプション時間/トルク | 回転角度（最大範囲） | 総重量 | 電源 | 選択された制御回路 |
| DCL-02 | 15秒/18Nm | 7秒/9Nm 60秒/18Nm | 0～90°調整可能 | 1.2Kg | DC24V/AC24V AV110V/AC220V | タイプA/B/E/G |
| DCL-05 | 20秒/50Nm | 4秒/20Nm 10秒/30Nm 60秒/50Nm | 0～360°調整可能 | 2.5Kg | DC24V/AC24V AV110V/AC220V/AC380V | タイプA/B/C/D/E/F/G/H |
| DCL-10 | 30秒/100Nm | 15秒/50Nm 60秒/100Nm | 0～360°調整可能 | 4.5Kg | DC24V/AC24V AV110V/AC220V/AC380V | タイプA/B/C/D/E/F/G/H |
| DCL-20 | 30秒/200Nm | 15秒/100Nm 60秒/200Nm | 0～90°調整可能 | 9Kg | DC24V/AC24V AV110V/AC220V/AC380V | タイプA/B/C/D/E/F/G/H |
| DCL-40 | 30秒/400Nm | 15秒/200Nm 60秒/400Nm | 9.5Kg | |||
| DCL-60 | 45秒/600Nm | 10Kg | ||||
| DCL-100 | 30秒/1000Nm | 15秒/500Nm | 0～90°調整可能 | 19Kg | AV110V/AC220V/AC380V | タイプA/B/C/D/E/F/H |
| DCL-160 | 48秒/1600Nm | 19.5Kg | ||||
| DCL-250 | 75秒/2500Nm | 20Kg | ||||
| 調整タイプ（タイプE）の性能パラメータリスト | ||||||
| DCL-MZZ | 18Nm | 3r | 1.2Kg | DC24V | タイプMZZ | |
| DCL-10GE | 30秒/0～100Nm | 15秒/0～100Nm | 0～90°調整可能 | 4.5Kg | DC24V±10% | タイプGE |
| DCL-40GE | 30秒/100～600Nm | 15秒/100～400Nm | 9.5Kg | |||
| アクチュエータタイプ | バタフライバルブ（≤PN1.0MPa） | ボールバルブ（≤PN1.6MPa） | ベントバルブ（≤PN0.1MPa） |
| DCL-02 | ≤DN40 | ≤DN32 | |
| DCL-05 | DN50～65 | DN40 | DN50～80 |
| DCL-10 | DN80～100 | DN50～65 | DN100～200 |
| DCL-20 | DN125～150 | DN80～100 | DN250～300 |
| DCL-40 | DN200 | DN125 | DN350～450 |
| DCL-60 | DN250 | DN150 | DN500～600 |
| DCL-100 | DN300 | DN200 | DN700～800 |
| DCL-160 | DN350～400 | DN250 | DN900 |
| DCL-250 | DN450～600 | DN300～350 | DN1000～1200 |
