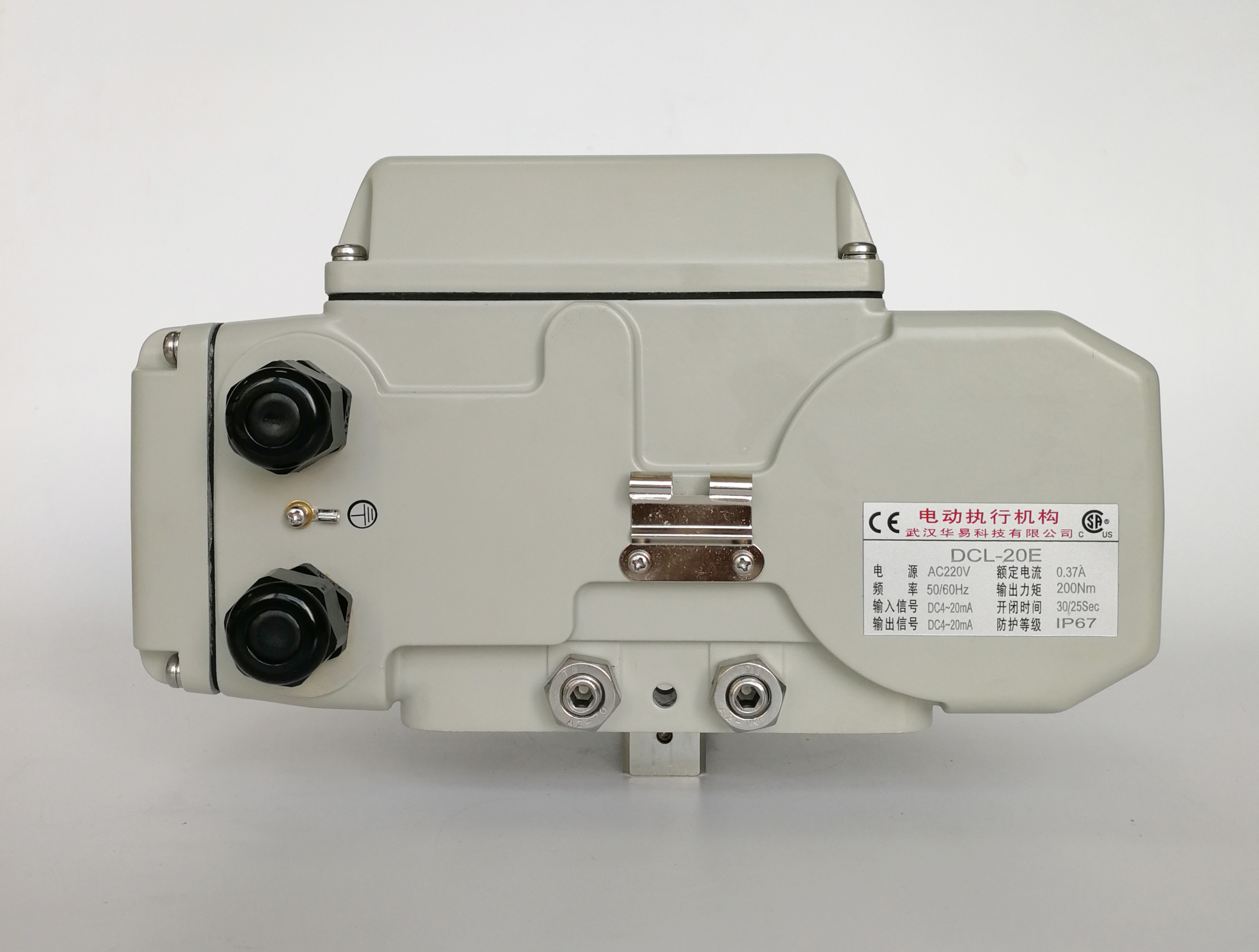

コンパクト 30S 200Nm 4-20mADC 防爆電気アクチュエーター
商品の詳細
| 標準トルク | 50nmから2500nm/442in.lbsから22125in.lbs | 標準時 | 20秒から75秒 |
|---|---|---|---|
| 入力信号 | 4-20MADC/1-5VDC/2-10VDC | 出力信号 | 4-20MADC |
| 電源 | 24VAC/110VAV/220VAC/380VAC | モーター出力 | 6W〜140W |
| 保護等級 | IP67 NEMA4/4X | 最低注文数量 | 1.2kg〜20kg |
| 周囲温度 | -25 ℃〜+55℃ / -13°F〜+131°F | 設置角度 | 360° |
| ハイライト | 爆発防止の電気アクチュエータ,コンパクト 30S 電動アクチュエータ,4-20mADC スマートアクチュエーター |
||
製品の説明
特徴
- 自動ロック付き 1/4 ターン操作
- 85°Cと85%の湿度の環境での連続運転試験 640時間
- 自動ボールバルブとバタフライバルを調整または流れを切断する
- 一方向呼吸器はオプションです
- 隔熱力F級 超熱防止装置のインダクションモーター
- コントロールパックで試験されたEFT,ESDおよび高電圧突起の高性能EMC
- クラッチを外す手動オーバーライド
- 全範囲のライフサイクルの 10000 倍以上,全額負荷
- 熱過負荷保護付きの重用モーター
- 制限スペースのためのコンパクトサイズで,耐候性IP67/型4Xアルミ合金ホイジ
- 自閉式ワームギア列車,追加ブレーキは必要ない
- CSAリスト/UL準拠/CEマーク/RoHS 3.0試験
- 標準ISO 5211 多フロングバルブの設置
記述
DCLコンパクト電気アクチュエータは,特に蝶弁と組み合わせて,HVACシステムに広く使用されています.室内の温度を正確に制御するために一般的に使用されます水流量,凝縮水排出量,水力バランス
設置と稼働中に,配線と調整のためにアクチュエータ蓋を開けるのは,時には避けられない.湿った環境や昼夜間の気温差が大きい地域熱調節器の内部では,冷却が容易に形成される.したがって,長期間の運用信頼性を確保するために,温度調節制御の冷却器は不可欠です.
DCLの特許のある片道呼吸器は,凝縮リスクに対する先進的な解決策を提供します.外部の湿気が侵入するのを防止しながら,内部湿気蒸気が外に出ることを可能にします.暖房が切れた後でもこの革新的なデザインは,アクチュエータの内部部品を全面的に保護し,耐久性と使用寿命を大幅に向上させます.
仕様
| タイプ | DCL-05E | DCL-10E | DCL-20E | DCL-40E | DCL-60E | DCL-100E | DCL-200E | DCL-300E |
|---|---|---|---|---|---|---|---|---|
| パワー | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC110/220 | AC110/220 | AC110/220 |
| 出力トルク | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm | 1000Nm | 2000Nm | 3000Nm |
| 演じる時間 | 20S | 30S | 30S | 30S | 45S | 30S | 90S | 110S |
| ターニングアングル | 0~90° | 0~90° | 0~90° | 0~90° | 0~90° | 0~90° | 0~90° | 0~90° |
| モーターパワー | 10W | 25W | 40W | 90W | 90W | 120W | 140W | 140W |
| 定位電流 | 1.50/0.24/0.16A | 2.12/0.57/0.35A | 3.65/0.65/0.37A | 6.80/1.12/ 0.57A | 6.80/1.18/0.60A | 1.93/0.94A | 1.75/0.96A | 1.75/0.98A |
| 総重量 | 2.5kg | 4.5kg | 9kg | 9.5kg | 10kg | 19kg | 19.5kg | 20kg |
| 入力信号 | 4-20mADC,1-5VDC,2-10VDC | |||||||
| 出力 シングル | 4-20mADC | |||||||
| 基本的エラー | ± 1% 未満 | |||||||
| 相互 の 誤り | 1%以下 | |||||||
| 死んだ空間 | 0. 5%~5.0% 調整可能 | |||||||
| 減圧特性 | 0回 | |||||||
| アクチュエータで繰り返されるエラー | ≤1% | |||||||
| 隔熱 抵抗 | AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC | |||||||
| ストレージクラスに耐える | AC24V:500VAC 1分 AC110/220V:1500VAC 1分 | |||||||
| 保護クラス | IP67 | |||||||
| 設置角度 | 360° 任意の角度で | |||||||
| 電気インターフェース | 2つのG1/2ワット抵抗ケーブルコネクタ,電源線と信号線のための1つ | |||||||
| 環境温度 | -20°C~+55°C | |||||||
| 選択機能 | 超トルク保護器/脱湿ヒーター/受動コンタクトスイッチ/ドーム指示器/ハンドル | |||||||
| コメント | 他の入力または出力信号は,購入注文で指定してください. | |||||||
