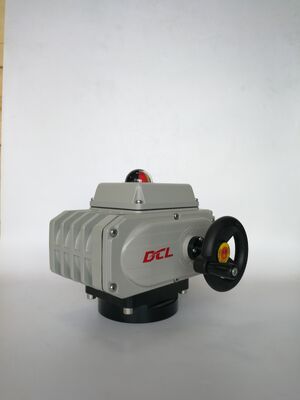

スマートモジュレーション CSA UL 90W 45S 600Nm 電動アクチュエータ
商品の詳細
| 入力信号 | 4-20MADC/1-5VDC/2-10VDC | 出力信号 | 4-20MADC |
|---|---|---|---|
| 標準トルク | 50nmから2500nm/442in.lbsから22125in.lbs | 標準時 | 20秒から75秒 |
| 電源 | 24VAC/110VAV/220VAC/380VAC | モーター出力 | 6W〜140W |
| 保護等級 | IP67 NEMA4/4X | 最低注文数量 | 1.2kg〜20kg |
| 周囲温度 | -25 ℃〜+55℃ / -13°F〜+131°F | 設置角度 | 360° |
| ハイライト | スマート・モジュレーティング・エレクトリック・アクチュエーター,CSA UL認証電動アクチュエータ,600Nm トルク電動アクチュエータ |
||
製品の説明
CSA認証スマート変調電動アクチュエータ/UL規格準拠
特徴
- クォーターターン、入力制御信号に比例、機械的リミット付き
- 標準で自動キャリブレーションと連続出力位置監視信号
- スマートコントロールパック1つで複数入力信号切り替え可能
- 防水IP67およびNEMA 4Xアルミニウム合金筐体、100%水中テスト済み
- 過負荷保護付きヘビーデューティモーター
- 振動・湿気に強い、完全にポッティングされた樹脂プラスチックパッケージコントローラー
- 高温/低温、高湿度環境下でも安定動作
- コントロールパックはEFT、ESD、高電圧サージテスト済みの高性能EMC
- 標準ISO 5211マルチフランジバルブ取り付け
- セルフロックウォームギア付きオールメタルギア
- アクチュエータ内の結露防止用PTC電子加熱コンポーネント
- CSA認証/UL準拠/CEマーク/RoHS 3.0テスト済み
説明
DCL変調電動アクチュエータは、インテリジェントでコンパクトなコントローラーを搭載しており、異なるアプリケーション要件を満たすためにデュアル選択可能な入力信号をサポートしています。標準オプションは4-20mAおよび2-10Vですが、特殊用途向けには4-20mAおよび1-5Vも利用可能です。
複数の信号規格が混在する産業や、制御システムのアップグレードが行われている場合、既存の制御パッケージを変更することなくDCLスマート変調アクチュエータを直接交換できます。これにより、シームレスな統合が保証され、レトロフィットコストが大幅に削減されます。
すべてのアクチュエータは、ULおよびCSA規格に準拠してCSAによって厳格にテストされています。製品シリーズ全体が70%以上のデューティサイクルをサポートしており、要求の厳しい連続制御アプリケーションで信頼性の高いパフォーマンスを保証します。
統合されたEPS（電子ポジショニングシステム）はセルフキャリブレーション機能を備えており、信号の「ハンチング」を効果的に排除し、位置決め精度を向上させます。出力位置フィードバック信号は標準で提供され、正確な監視とシステム制御を可能にします。
仕様
| タイプ | DCL-05E | DCL-10E | DCL-20E | DCL-40E | DCL-60E | DCL-100E | DCL-200E | DCL-300E |
|---|---|---|---|---|---|---|---|---|
| 電源 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC110/220 | AC110/220 | AC110/220 |
| 出力トルク | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm | 1000Nm | 2000Nm | 3000Nm |
| 作動時間 | 20S | 30S | 30S | 30S | 45S | 30S | 90S | 110S |
| 回転角度 | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | |
| 0-90° | モーター出力 | 10W | 25W | 90W | 90W | 90W | 140W | 140W |
| 140W | 定格電流 | 1.50/0.24/ 0.16A | 2.12/0.57/ 0.35A | 3.65/0.65/ 0.37A | 6.80/1.12/ 0.57A | 6.80/1.18/ 0.60A | 1.93/0.94A | 1.75/0.96A |
| 1.75/0.98A | 総重量 | 2.5kg | 4.5kg | 9kg | 9.5kg | 10kg | 19kg | 19.5kg |
| 20kg | 入力信号 | |||||||
| 4-20mADC,1-5VDC,2-10VDC | 出力信号 | |||||||
| 4-20mADC | 基本誤差 | |||||||
| ±1%以下 | 往復誤差 | |||||||
| 1%以下 | デッドスペース | |||||||
| 0.5%-5.0%調整可能 | ダンピング特性 | |||||||
| 0回 | アクチュエータの繰り返し誤差 | |||||||
| ≦1% | 絶縁抵抗 | |||||||
| AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC | 耐電圧クラス | |||||||
| AC24V:500VAC 1分間 AC110/220V:1500VAC 1分間 | 保護クラス | |||||||
| IP67 | 取り付け角度 | |||||||
| 360°任意角度 | 電気インターフェース | |||||||
| 防水ケーブルコネクタ2個 (電源用1個、信号用1個) | 周囲温度 | |||||||
| -20℃～+55℃ | オプション機能 | |||||||
| 過トルクプロテクター/除湿ヒーター/パッシブ接点スイッチ/ドームインジケーター/ハンドル | 備考 | |||||||
