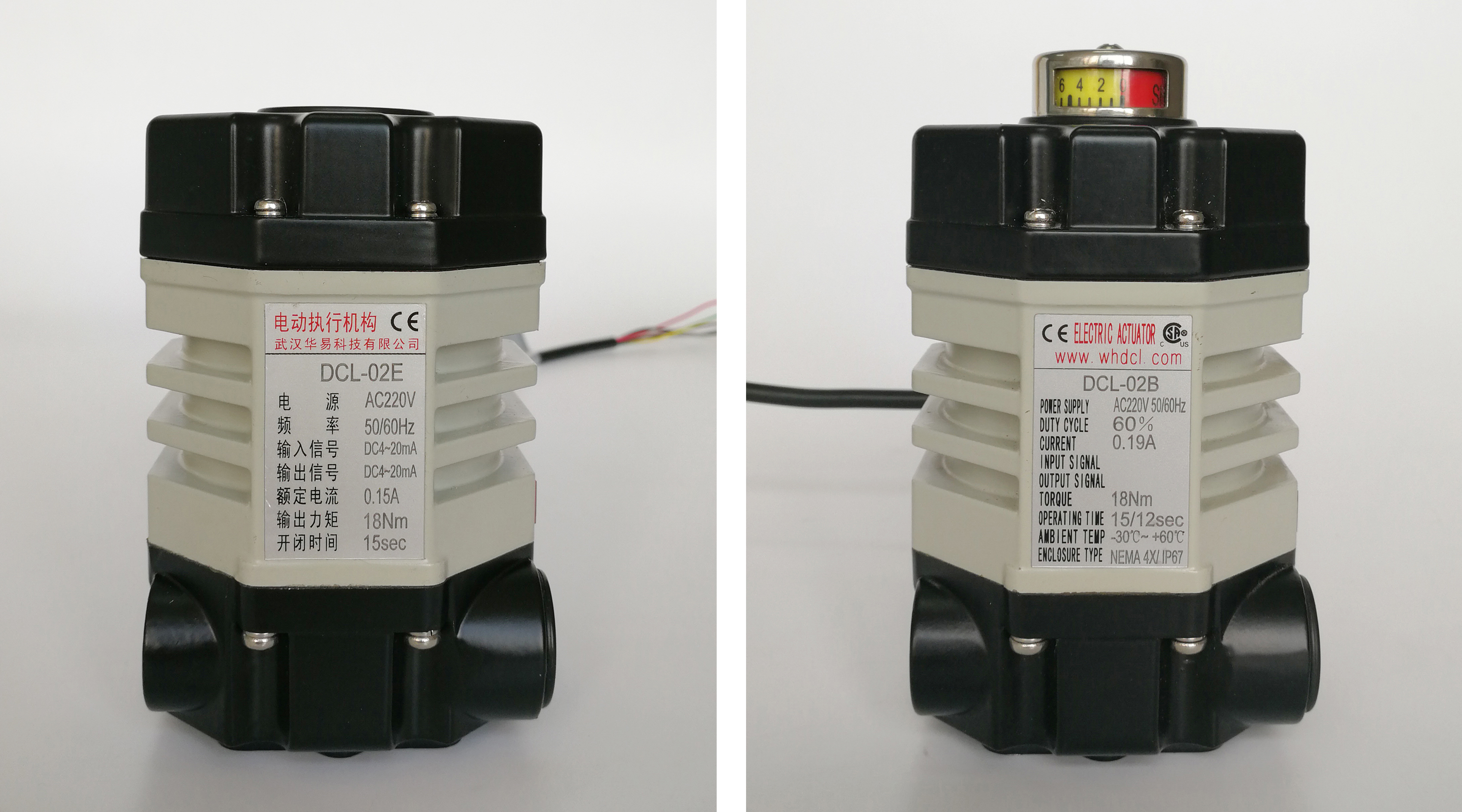

CE/CSA 超小型電動 AC24VDC クォーターターンアクチュエータ
商品の詳細
| 標準の時間/トルク | 15s/18nm | オプションの時間/トルク | 7S/9NM 60S/18NM |
|---|---|---|---|
| 最低注文数量 | 1.2KG | 電源 | 24VDC / 12VDC 選択可能 |
| モーター出力 | 8W | 周囲温度 | -25 ℃〜+55℃ / -13°F〜+131°F |
| 設置角度 | 360° | 保護等級 | IP67 NEMA4/4X |
| ハイライト | 超小型四分の一回転アクチュエータ,24V DC クォーターターンアクチュエータ,CE CSA 認証 クォーターターンアクチュエータ |
||
製品の説明
24VDC/12VDC アルミニウム合金製ハウジング 超小型電動ボールバルブ用アクチュエータ
特徴
- クォーターターン標準、360°未満の回転角度はオプション
- 希土類永久磁石ブラシレスモーター、優れた耐久性、動作中の温度上昇が非常に低い
- 屋内および屋外使用に適したIP67等級の防水ハウジングカバー
- バルブ位置を確認するための追加リミットスイッチ2個
- 電源オフ時のセルフロック機能
- ソフトニトライド処理された金属ギアによる強力なギアトレイン
- ハンドルによる手動操作
- CEマーク/RoHS 3テスト済み/CSA認証
説明
DCL-02Gは、24VDCまたは12VDCの安全電源が必要な高セキュリティ産業環境で広く使用されています。低電圧設計により、高電圧感電のリスクを効果的に排除し、現場作業員の安全を最大限に確保します。
このアクチュエータは希土類永久磁石モーターを搭載しており、従来のフェライト磁石モーターと比較して大幅に強力な磁束を提供します。これにより、よりコンパクトな構造でより高いトルク出力を実現し、優れた電力密度を達成します。
さらに、このモーターは優れた負荷安定性を持つように設計されています。重負荷時に速度が低下したり、軽負荷時に過速度になったりする一般的なDCモーターとは異なり、DCL-02Gは負荷変動時でも安定した動作速度を維持します。これにより、スムーズなバルブ制御、最小限の振動影響、そして動作中の顕著な温度上昇の低減が保証されます。
その結果、要求の厳しいアプリケーションで信頼性が高く、効率的で安全なパフォーマンスが得られます。
性能パラメータ
| 性能パラメータ | |||||
| タイプ | DCL-02 | DCL-MZZ(多回転) | |||
|---|---|---|---|---|---|
| 電源 | DC24V | AC24V | AC110V | AC220V | DC24V |
| モーター出力 | 8W | 6W | 6W | 6W | 20W |
| 定格電流 | 0.7A | 1.3A | 0.3A | 0.15A | 1.1A |
| 標準時間/トルク | 15S/18Nm | 18Nm | |||
| オプション時間/トルク | 7S/9Nm 60S/18Nm | ||||
| 回転角度または回転数 | 0～900 | 3r/min | |||
| 利用可能な制御回路 | タイプG | タイプA,B | タイプA,B,E, | ||
| 総重量 | 1.2kg | ||||
| 絶縁抵抗 | 100MΩ/250VDC | 100MΩ/500VDC | 100MΩ/250VDC | ||
| 耐電圧クラス | 500VAC 1分間 | 1500VAC 1分間 | 500VAC 1分間 | ||
| 保護等級 | IP67 | ||||
| 取り付け角度 | 3600任意角度 | ||||
| 電気インターフェース | 7芯ケーブル接続 | ||||
| 周囲温度 | -25～+55℃ | ||||
| ヒューズ | 2A | 3A | 1A | 1A | 2A |
