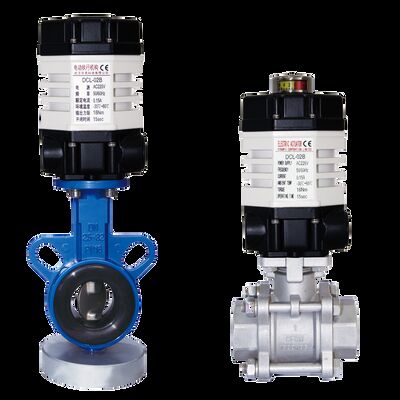

スーパー・トルク・ミニチュア 7S 9Nm DC24V バルブアクチュエータ
商品の詳細
| 標準の時間/トルク | 15s/18nm | オプションの時間/トルク | 7S/9NM 60S/18NM |
|---|---|---|---|
| 最低注文数量 | 1.2KG | 電源 | 24VAC/110VAC/220VAC |
| モーター出力 | 6W | 周囲温度 | -25 ℃〜+55℃ / -13°F〜+131°F |
| 設置角度 | 360° | 保護等級 | IP67 NEMA4/4X |
| ハイライト | 24V DC バルブアクチュエータ,9Nm トルクのミニチュアアクチュエータ,コンパクト 7S バルブアクチュエータ |
||
製品の説明

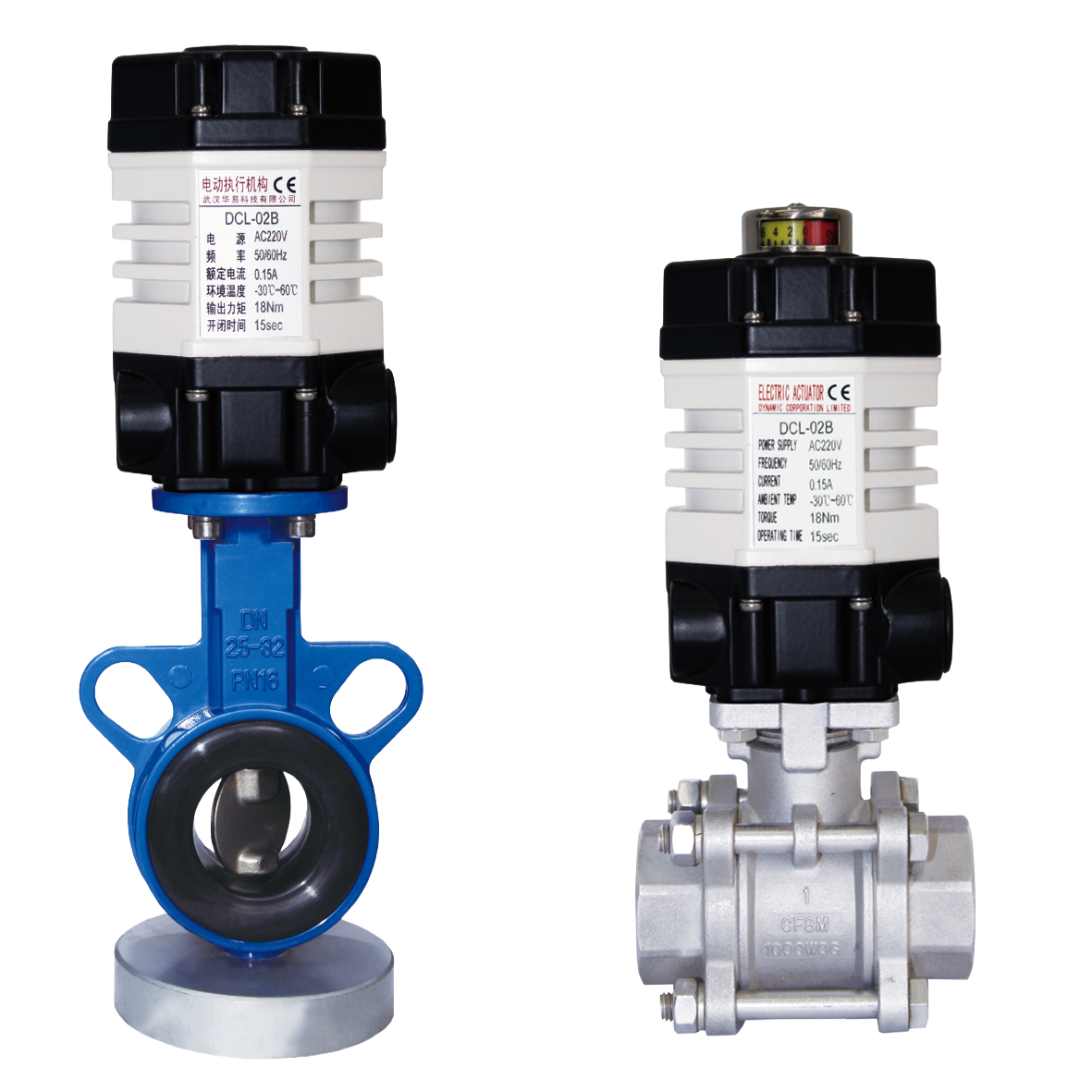

2つの補助リミットスイッチ付き超トルク小型電動アクチュエータ
説明
DCL-02Bコンパクト電動アクチュエータは、最大90度の作動角度でバルブまたはスイングアームを駆動するように設計されています。内部カムがリミットスイッチに当たるとモーターは自動的に停止し、2つの追加のパッシブコンタクト補助スイッチが正確なバルブ位置確認を提供します。革新的な超コンパクト設計を特徴とするアクチュエータは、最終段ウォームギアドライブを使用して信頼性の高いセルフロック機能を保証します。特殊な運用要件を満たすために、DCLはカスタム配線図や全開と全閉の間の中間停止位置を設定する機能を含む、広範なカスタマイズサービスを提供しています。この中間制御機能は、T型3方ボールバルブなどの複雑なアプリケーションに非常に役立ちます。さらに、妥協のない安全性と耐久性を確保するために、すべてのDCLアクチュエータは厳格なULおよびCSA規格に対して厳密にテストされており、CSA認証を取得しています。
仕様
| 性能パラメータ | |||||
| タイプ | DCL-02 | DCL-MZZ（多回転） | |||
| 電源 | DC24V | AC24V | AC110V | AC220V | DC24V |
| モーター出力 | 8W | 6W | 6W | 6W | 20W |
| 定格電流 | 0.7A | 1.3A | 0.3A | 0.15A | 1.1A |
| 標準時間/トルク | 15S/18Nm | 18Nm | |||
| オプション時間/トルク | 7S/9Nm 60S/18Nm | ||||
| 回転角度または回転数 | 0〜900 | 3r/min | |||
| 利用可能な制御回路 | タイプG | タイプA,B | タイプA,B,E, | ||
| 総重量 | 1.2kg | ||||
| 絶縁抵抗 | 100MΩ/250VDC | 100MΩ/500VDC | 100MΩ/250VDC | ||
| 耐電圧クラス | 500VAC 1分 | 1500VAC 1分 | 500VAC 1分 | ||
| 保護クラス | IP67 | ||||
| 設置角度 | 3600任意の角度で | ||||
| 電気インターフェース | 7芯ケーブル接続用 | ||||
| 周囲温度 | -25〜+55℃ | ||||
| ヒューズ | 2A | 3A | 1A | 1A | 2A |
特徴
- クォーターターン操作
- バルブ位置を確認するための2つの補助リミットスイッチ
- 耐候性IP67およびNEMA 4Xのハード高圧ダイカストアルミニウムハウジング
- 高始動トルクと小慣性力を持つ非換気モーター
- 全金属セルフロックギアトレイン、電源喪失時に最後の既知の位置を維持
- バルブ位置インジケータ/フラットインジケータまたは凸型インジケータが利用可能
- 手動オーバーライド
- 標準ISO5211直接設置
- UL 429およびCSA C22.2に準拠したCSA認証、CEマーク
