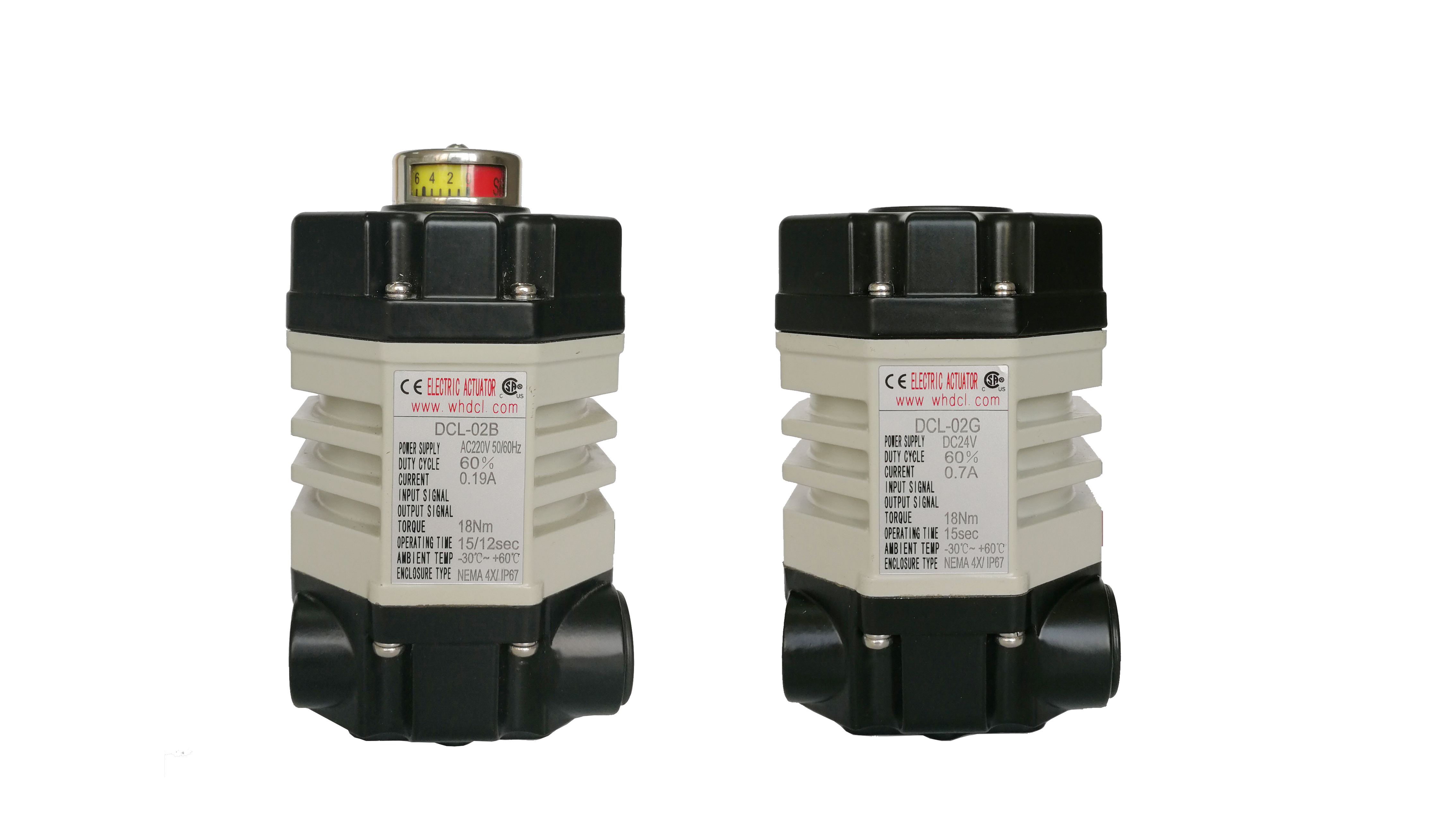

CSA スーパートルク ミニチュア 15S 18Nm 電動アクチュエータ
商品の詳細
| 標準の時間/トルク | 15s/18nm | オプションの時間/トルク | 7S/9NM 60S/18NM |
|---|---|---|---|
| 最低注文数量 | 1.2KG | 電源 | 24VAC/110VAC/220VAC |
| モーター出力 | 6W | 周囲温度 | -25 ℃〜+55℃ / -13°F〜+131°F |
| 設置角度 | 360° | 保護等級 | IP67 NEMA4/4X |
製品の説明
2つの補助リミットスイッチ付きスーパー・トルク・ミニチュア電動アクチュエータ
説明
DCL-02Bは、最大90度の回転角度でバルブまたは振り子アームを駆動するように設計されています。モーターは、内部カムとリミットスイッチによってトリガーされる自動シャットオフ機構を備えています。信頼性を高めるために、2つの追加のパッシブリミットスイッチが統合されており、正確なバルブ位置フィードバックを提供します。
ユニークな超コンパクト設計には、最終段ウォームギアドライブが組み込まれており、優れたセルフロック性能を保証します。DCLは、特殊な要件を満たすためのカスタマイズされたソリューションも提供しています。すべてのアクチュエータシリーズは、全開状態と全閉状態の間のプログラム可能な中間位置で構成できます。さらに、配線図は特定の顧客の要求に合わせて調整できます。
中間位置制御を備えたアクチュエータは、T型3方ボールバルブなどのマルチポートフロー管理を必要とするアプリケーションに最適です。すべてのユニットは厳密にテストされ、CSAによって認証されており、厳格なULおよびCSA規格に適合しています。
仕様
性能パラメータ
| タイプ | DCL-02 | DCL-MZZ（複数回転） | |||
|---|---|---|---|---|---|
| 電源 | DC24V | AC24V | AC110V | AC220V | DC24V |
| モーター出力 | 8W | 6W | 6W | 6W | 20W |
| 定格電流 | 0.7A | 1.3A | 0.3A | 0.15A | 1.1A |
| 標準時間/トルク | 15S/18Nm | 18Nm | |||
| オプション時間/トルク | 7S/9Nm 60S/18Nm | ||||
| 回転角度または回転数 | 0～900 | 3r/min | |||
| 利用可能な制御回路 | タイプG | タイプA,B | タイプA,B,E, | ||
| 総重量 | 1.2kg | ||||
| 絶縁抵抗 | 100MΩ/250VDC | 100MΩ/500VDC | 100MΩ/250VDC | ||
| 耐電圧クラス | 500VAC 1分 | 1500VAC 1分 | 500VAC 1分 | ||
| 保護クラス | IP67 | ||||
| 取り付け角度 | 3600任意の角度で | ||||
| 電気インターフェース | 接続用7芯ケーブル | ||||
| 周囲温度 | -25～+55℃ | ||||
| ヒューズ | 2A | 3A | 1A | 1A | 2A |
特徴
- クォーターターン操作
- バルブ位置を確認するための2つの補助リミットスイッチ
- 耐候性IP67およびNEMA 4Xの硬質高圧ダイカストアルミニウムハウジング
- 高始動トルクと小慣性力を持つ非換気モーター
- 全金属セルフロックギアトレイン、電源喪失時に最後の既知の位置を維持
- バルブ位置インジケータ/フラットインジケータまたは凸型インジケータが利用可能
- 手動オーバーライド
- 標準ISO5211直接取り付け
- UL 429およびCSA C22.2に準拠したCSA認証、CEマーク
