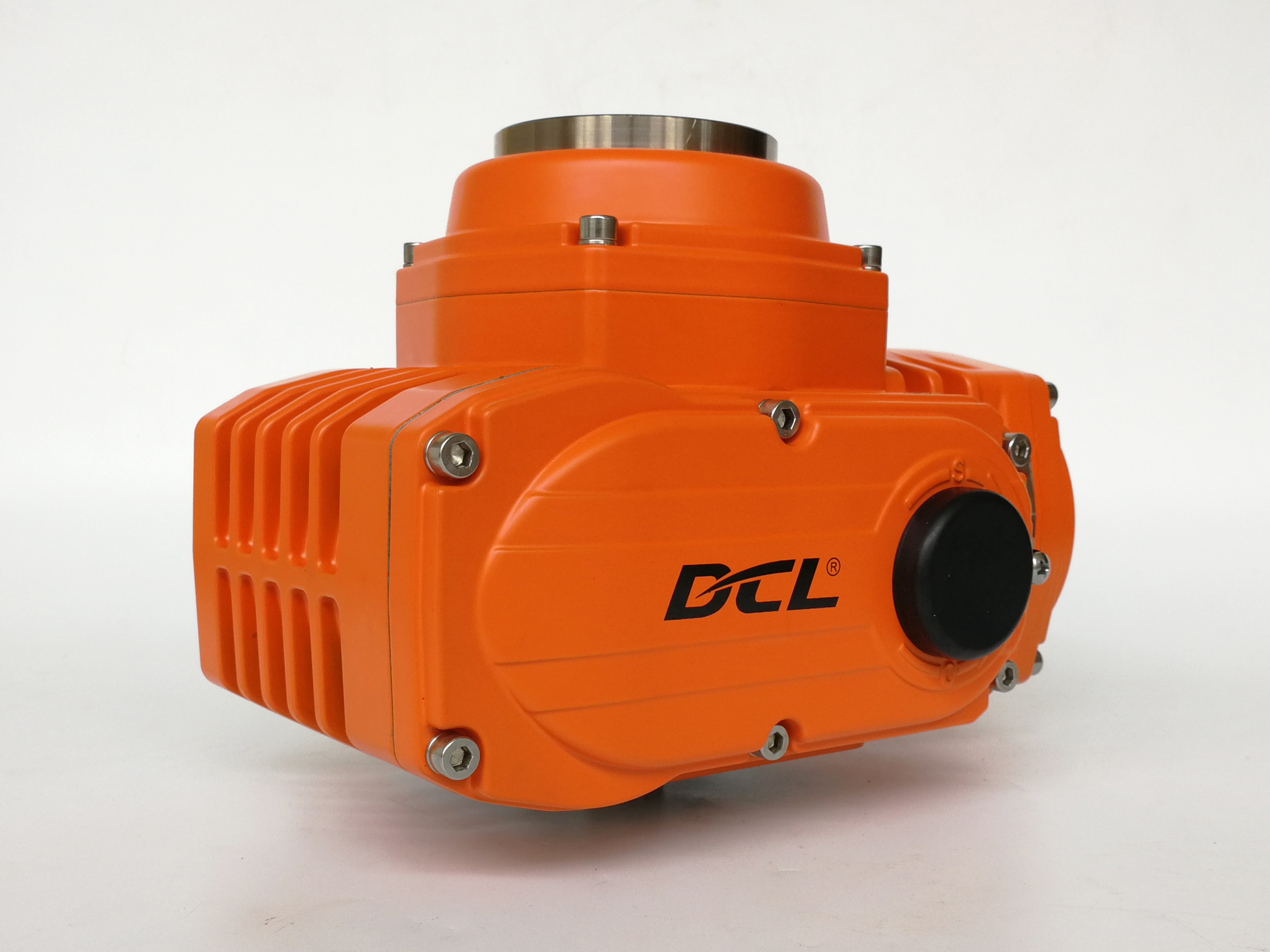

AC110V 防爆 II C T4 400Nm 30S 防爆バルブアクチュエータ
商品の詳細
| 標準トルク | 100nmから600nm | 標準時 | 30〜45秒 |
|---|---|---|---|
| 最低注文数量 | 5kg〜10kg | 電源 | 24VAC/110VAV/220VAC/380VAC/24VDC |
| モーター出力 | 15W〜90W | 周囲温度 | -25 ℃〜+55℃ / -13°F〜+131°F |
| 設置角度 | 360° | 保護等級 | IP68 NEMA4X/7 |
製品の説明
ゾーン1 /ディビジョン1用、ExdIICT4グレードの防爆電動コンパクトアクチュエータ
特徴
- 機械的リミット付きクォーターターン操作
- すべてのハウジングカバーのシリンダーストップ型接続面、耐圧防爆ギャップと長さはULおよびCSA規格に準拠
- ゾーンシステム用防爆グレードExdIICT4、ディビジョンシステム用グループC、D T4
- 粉体塗装された頑丈なIP68/NEMA 4Xアルミニウム合金ハウジング
- バルブ位置インジケータ用10mm高強度ガラスレンズ、低温（-22F）および高温（140F）の両方で高い硬度を維持。
- 高爆発圧力（>2.2 MPa）に対するアクチュエータの耐性を確保する硬質ダイカストアルミニウム合金エンクロージャ。
- 難燃処理済み非換気モーター。
- 過負荷保護付きヘビーデューティモーター
- デューティレートは70%、S2短時間デューティ（連続運転15分未満）、S4インターミテントタイプ（1200回/時間）。
- ISO5211マルチフランジ取り付け。
- 過負荷保護が利用可能
- 結露防止ヒーターはオプション
- アレンレンチまたはハンドホイールによる手動オーバーライド
- UL規格/ATEXマーキングに基づくCSA認証取得中
説明
DCL防爆アクチュエータは、地下炭鉱を除く90%以上の爆発性ガス環境で使用できるように設計されています。モーターと電子部品は、耐火エンクロージャに収められています。すべての嵌合面の加工精度は、サプライチェーン全体で厳密に管理・検査され、耐圧防爆ギャップが内部火花を封じ込めるのに十分なほどタイトであることを保証します。
アルミニウムハウジングは、標準シリーズよりも大幅に高いトン数で高圧ダイカストされており、その結果、極端な内部爆発圧力に耐えることができるより高密度の構造になっています。すべての火炎経路と接合部は、ATEXおよびUL規格に準拠して設計されており、組み立て前に精密加工と厳格なテストを受けています。シームレスな統合のために、アクチュエータは標準のISO5211マルチフランジ取り付けと、取り付けが容易なダブルスクエアドライブを備えています。
仕様
| タイプ | Ex05E | Ex10E | Ex20E | Ex40E | Ex60E |
|---|---|---|---|---|---|
| 電源 | AC110V/AC220V | ||||
| 出力トルク | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm |
| 作動時間 | 20S | 30S | 30S | 30S | 45S |
| 回転角度 | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| モーター出力 | 10W | 25W | 40W | 90W | 90W |
| 定格電流 | 0.24/0.15A | 0.57/0.30A | 0.63/0.35A | 1.12/0.64A | 1.18/0.67A |
| 総重量 | 3.0kg | 5.0kg | 5.5kg | 9.5kg | 10.0kg |
| 入力信号 | 4-20mADC,1-5VDC,2-10VDC | ||||
| 出力信号 | 4-20mADC | ||||
| 基本誤差 | ±1%以下 | ||||
| 往復誤差 | 1%以下 | ||||
| デッドスペース | 0.5%-5.0%調整可能 | ||||
| ダンピング特性 | 0回 | ||||
| アクチュエータの繰り返し誤差 | ≤1% | ||||
| 絶縁抵抗 | 100MΩ/500VDC | ||||
| 耐電圧クラス | 1500VAC 1分間 | ||||
| 保護クラス | IP67 | ||||
| 防爆グレード | Exd II BT4Gb | ||||
| 取り付け角度 | 360°任意角度 | ||||
| 電気インターフェース | 2-M20*1.5防爆プラグ、クライアントは、選択したケーブルに従って使用時に対応する防爆ケーブルコネクタを取り付ける必要があります。 | ||||
| 周囲温度 | -20℃～+60℃ | ||||
| オプション機能 | 過負荷保護装置/除湿ヒーター/パッシブ接点スイッチ | ||||
| 備考 | 他に必要とされる入力または出力信号は、注文書に明記してください。 | ||||
