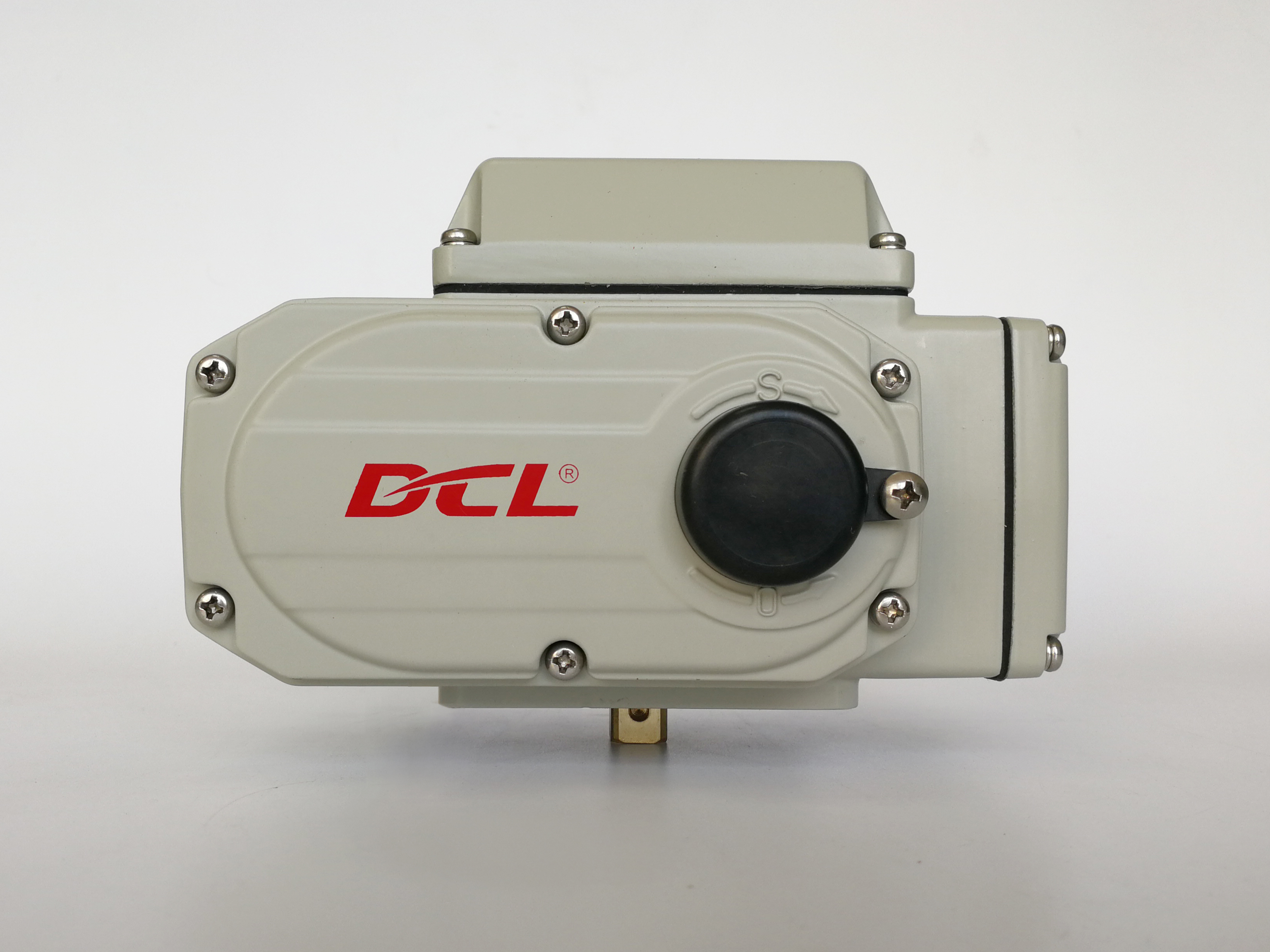

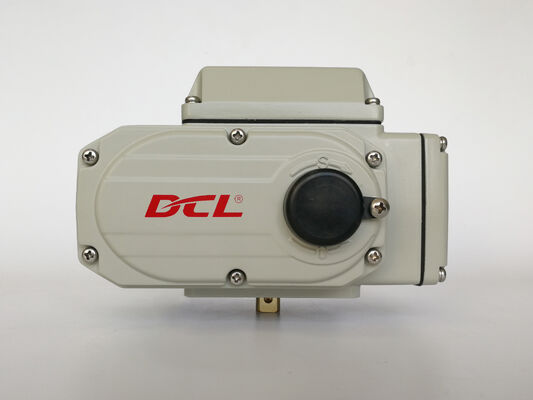

ボールバルブ CE CSA 45S 600Nm 四半期ターン電気アクチュエーター
商品の詳細
| 電源 | 24VAC/110VAV/220VAC/380VAC/24VDC | 設置角度 | 360° |
|---|---|---|---|
| 標準の時間/トルク | 15sから75s/18nmから2500nm/160in.lbsから22125in.lbs | 最低注文数量 | 1.2kg〜20kg |
| モーター出力 | 6W〜140W | 周囲温度 | -25 ℃〜+55℃ / -13°F〜+131°F |
| 保護等級 | IP67 NEMA4/4X |
製品の説明
換気なしの逆転式誘導電動機を搭載したコンパクトアクチュエータ
特徴
- 機械的リミット付き1/4回転操作
- ボールバルブおよびバタフライバルブの流量調整または遮断を自動化
- オールブロンズ合金ウォームセクターギアは非常に耐久性があり、高トルク摩擦に耐性があります
- 定格負荷で10,000回以上の全開・全閉サイクル寿命、デューティサイクル80%
- 限られたスペースに対応するコンパクトサイズ、耐候性IP67/Type 4Xアルミニウム合金ハウジング
- 耐腐食性、頑丈なアルミニウム合金に熱融着ポリエステルコーティング
- セルフロックウォームギアを備えたオールメタルギアトレイン
- 視覚的なバルブ位置インジケータ
- バルブ位置を確認するための2つの電動リミットスイッチ、追加のブレーキは不要
- アレンハンドルによる手動オーバーライド
- CSA認証/UL準拠/CEマーク/RoHS 3.0テスト済み
説明
DCLコンパクト電動アクチュエータは、HVAC分野、特にバタフライバルブの自動化に広く利用されています。ビルディングオートメーションシステム（BAS）において、これらのアクチュエータは、室内温度、風量、水流量、凝縮水排出、水力バランスの調整に不可欠です。
80%のデューティサイクルを持つヘビーデューティモーターを搭載したDCLアクチュエータは、高周波変調をサポートし、優れた温度精度を実現します。その長い動作寿命は、アフターセールスメンテナンスと長期コストを大幅に削減します。汎用性を考慮して設計されており、過酷な環境でも屋内および屋外の設置に適しています。オプションの防結露ヒーターは、内部コンポーネントを湿気による損傷から保護するために利用可能です。すべてのDCL HVACアクチュエータは、ULおよびCSA規格（CSA認証済み）を満たすように厳密にテストされており、CEおよびRoHSに準拠しています（SGSテスト済み）。
仕様
| アクチュエータタイプ | 標準時間/トルク | オプション時間/トルク | 回転角度（最大範囲） | 総重量 | 電源 | 選択された制御回路 |
|---|---|---|---|---|---|---|
| DCL-02 | 15秒/18Nm | 7秒/9Nm 60秒/18Nm | 0～90°調整可能 | 1.2Kg | DC24V/AC24V AC110V/AC220V | タイプA/B/E/G |
| DCL-05 | 20秒/50Nm | 4秒/20Nm 10秒/30Nm 60秒/50Nm | 0～360°調整可能 | 2.5Kg | DC24V/AC24V AC110V/AC220V/AC380V | タイプA/B/C/D/E/F/G/H |
| DCL-10 | 30秒/100Nm | 15秒/50Nm 60秒/100Nm | 0～360°調整可能 | 4.5Kg | DC24V/AC24V AC110V/AC220V/AC380V | タイプA/B/C/D/E/F/G/H |
| DCL-20 | 30秒/200Nm | 15秒/100Nm 60秒/200Nm | 0～90°調整可能 | 9Kg | DC24V/AC24V AC110V/AC220V/AC380V | タイプA/B/C/D/E/F/G/H |
| DCL-40 | 30秒/400Nm | 15秒/200Nm 60秒/400Nm | 9.5Kg | |||
| DCL-60 | 45秒/600Nm | 10Kg | ||||
| DCL-100 | 30秒/1000Nm | 15秒/500Nm | 0～90°調整可能 | 19Kg | AC110V/AC220V/AC380V | タイプA/B/C/D/E/F/H |
| DCL-200 | 90秒/2000Nm | 19.5Kg | ||||
| DCL-300 | 110秒/3000Nm | 20Kg | ||||
| 調整タイプ（Eタイプ）の性能パラメータリスト | ||||||
| DCL-MZZ | 18Nm | 3rpm | 1.2Kg | DC24V | タイプMZZ | |
| DCL-10GE | 30秒/0～100Nm | 15秒/0～100Nm | 0～90°調整可能 | 4.5Kg | DC24V±10% | タイプGE |
| DCL-40GE | 30秒/100～600Nm | 15秒/100～400Nm | 9.5Kg | |||
