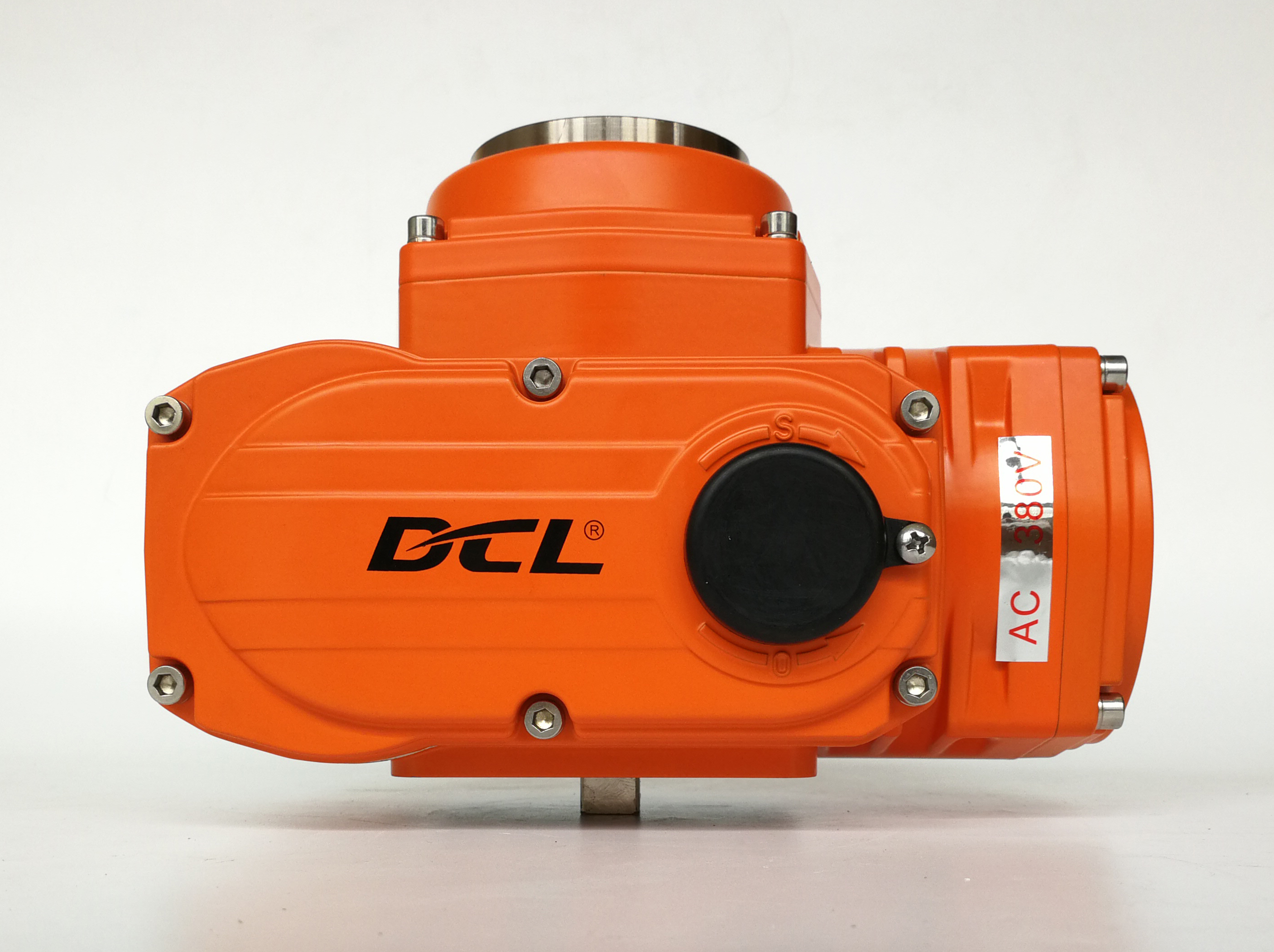

IP68 AC220V ExdIIC T4 600Nm 45S 防爆バルブアクチュエータ
商品の詳細
| 標準トルク | 100nmから600nm | 標準時 | 30〜45秒 |
|---|---|---|---|
| 最低注文数量 | 5kg〜10kg | 電源 | 24VAC/110VAV/220VAC/380VAC/24VDC |
| モーター出力 | 15W〜90W | 周囲温度 | -25 ℃〜+55℃ / -13°F〜+131°F |
| 設置角度 | 360° | 保護等級 | IP68 NEMA4X/7 |
製品の説明
ゾーン1/ディビジョン1用ExdⅡC T4グレードの防爆電動小型アクチュエータ
特徴
- 機械的制限付きの 4 分の 1 回転動作
- 各ハウジングカバーのシリンダーストップタイプの接続面、耐圧防爆ギャップおよび長さはULおよびCSA規格に準拠
- ゾーンシステムの場合は防爆グレード ExdIICT4、ディビジョンシステムの場合はグループ C、D T4
- 粉体塗装を施した頑丈な IP68/NEMA 4X アルミニウム合金ハウジング
- バルブポジションインジケーター用の10mm高強度ガラスレンズは、低温（-22F）と高温（140F）の両方で強い硬度を保ちます。
- アクチュエータの高爆発圧力（＞2.2MPa）に対する耐久性を確保する硬質ダイカストアルミニウム合金筐体。
- 防火処理を施した非換気式モーター。
- 熱過負荷保護機能を備えた高耐久モーター
- デューティ率は70%、S2は連続運転15分以内の短時間デューティ、S4は1200回/時間の間欠運転です。
- ISO5211マルチフランジ取り付け。
- オーバートルク保護機能あり
- 結露防止ヒーターはオプションです
- 六角レンチまたはハンドルによる手動操作
- UL規格/ATEXマークに従ってCSA認証を取得中
説明
DCL 防爆アクチュエータは、90% 以上の爆発性ガス環境 (地下炭鉱を除く) で使用できるように設計されており、モーターと電子部品の両方が耐火エンクロージャに収容されています。すべての合わせ面の加工精度はサプライチェーン全体で厳密に管理および検査され、耐圧隙間が内部火花を封じ込めるのに十分な隙間であることを確認します。アルミニウムハウジングは、標準シリーズよりも大幅に高いトン数を使用して高圧ダイカストで作られており、その結果、極度の内部爆発圧力に耐えることができる高密度の構造となっています。すべての火炎経路とジョイントは ATEX および UL 規格に従って設計されており、組み立て前に精密機械加工と厳格なテストを受けています。シームレスな統合を実現するために、アクチュエータは標準 ISO 5211 マルチフランジ取り付けとダブルスクエアドライブを備えており、取り付けが簡単です。
仕様
| タイプ | Ex05E | Ex10E | Ex20E | Ex40E | Ex60E |
|---|---|---|---|---|---|
| 力 | AC110V/AC220V | ||||
| 出力トルク | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm |
| 演技時間 | 20代 | 30代 | 30代 | 30代 | 45S |
| 回転角度 | 0～90° | 0～90° | 0～90° | 0～90° | 0～90° |
| モーター出力 | 10W | 25W | 40W | 90W | 90W |
| 定格電流 | 0.24/0.15A | 0.57/0.30A | 0.63/0.35A | 1.12/0.64A | 1.18/0.67A |
| 総重量 | 3.0kg | 5.0kg | 5.5kg | 9.5kg | 10.0kg |
| 入力信号 | DC4～20mA、DC1～5V、DC2～10V | ||||
| 出力信号 | 4-20mADC | ||||
| 基本的なエラー | ±1%以内 | ||||
| 往復エラー | 1%以下 | ||||
| デッドスペース | 0.5%-5.0%調整可能 | ||||
| 減衰特性 | 0回 | ||||
| アクチュエータの繰り返しエラー | 1%以下 | ||||
| 絶縁抵抗 | 100MΩ/DC500V | ||||
| 耐電圧クラス | AC1500V 1分間 | ||||
| 保護クラス | IP67 | ||||
| 防爆グレード | Exd II BT4Gb | ||||
| 設置角度 | 360°どの角度でも | ||||
| 電気インターフェース | 2-M20 * 1.5 防爆プラグ。選択したケーブルに従って使用する場合、お客様は対応する防爆ケーブル コネクタを取り付ける必要があります。 | ||||
| 周囲温度 | -20℃～+60℃ | ||||
| オプション機能 | オーバートルクプロテクター/除湿ヒーター/パッシブ接点スイッチ | ||||
| 述べる | その他の入力または出力信号が必要な場合は、注文時に指定してください。 | ||||
