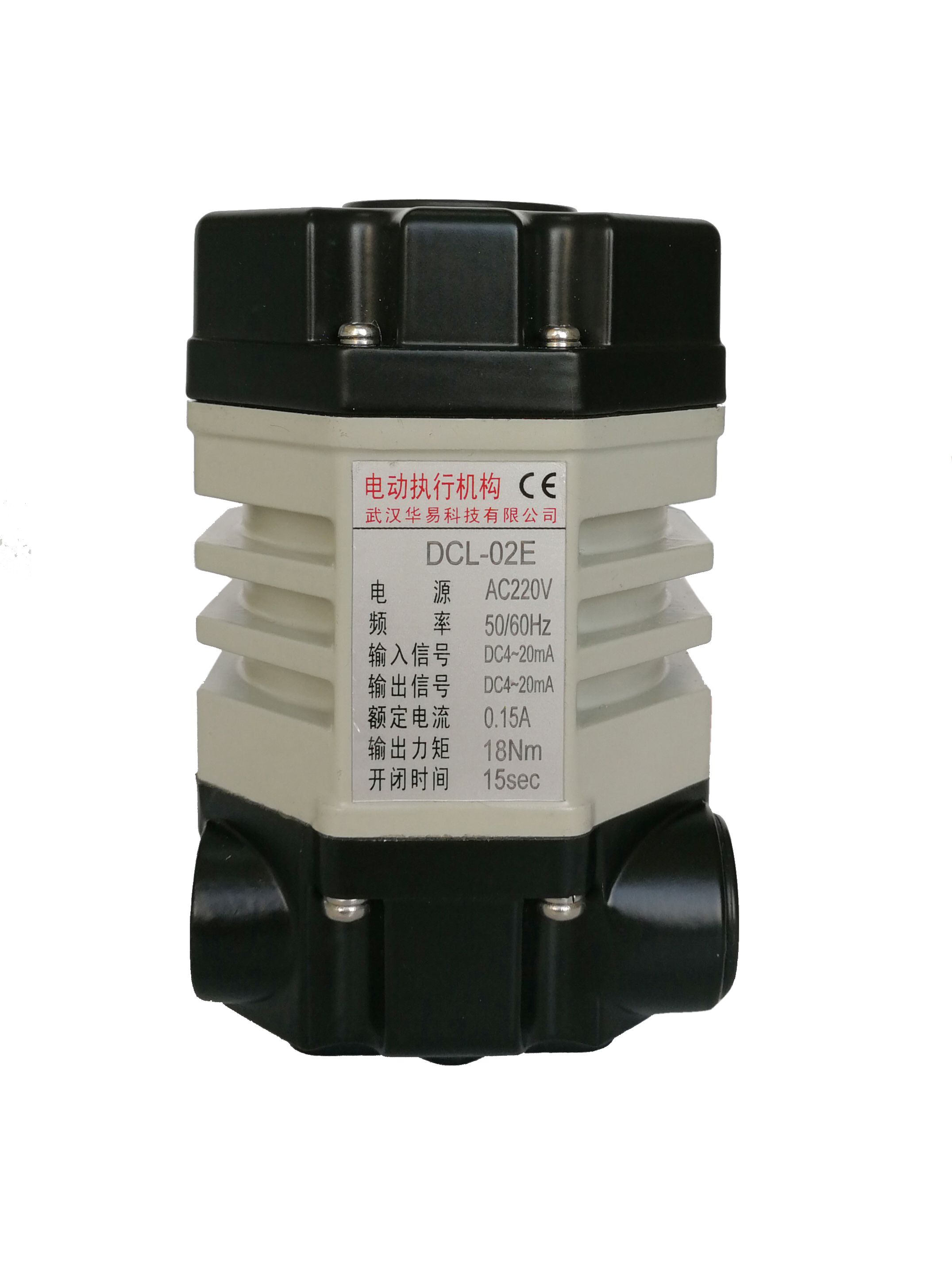

IP67 CE CSA 15S/18Nm DC24V 8W 小型四回転電動アクチュエータ
商品の詳細
| 力 | DC24V/AC24V/AC110V/AC220V | 時間/トルク | 15s/18nm |
|---|---|---|---|
| 選択可能なトルク | 7s/9Nm 60s/18Nm | 保護クラス | IP67 |
| モーター出力 | 8W/6W | 周囲温度 | -25℃〜+55℃ |
| 中くらい | ガス/オイル/水/その他 | シール表面の材料 | ソフトシール |
| 定格電流 | 0.15A~1.3A | 接続形態 | フランジ |
| ハイライト | IP67防水電気アクチュエーター,四半期回転コンパクトアクチュエーター,24V DC小型アクチュエーター |
||
製品の説明
特徴
- 超小型（ポップ缶より小さい）
- スーパートルク(18Nm/15S)
- 超保護性能（フルアルミ合金ケース）
- 調整可能なコンベックスタイプのオープン表示装置を選択可能
- IP68防水ケーブルコネクタ
- 手動操作ハンドル
- 追記：DC12V電源モデルDCL-02、DCL-05、DCL-10、DCL-20がCSA認証を取得しました。
説明
DCL-02 シリーズ電動アクチュエータは、スペースに制約のあるバルブ自動化アプリケーション向けに設計されており、標準のポップ缶よりも小さい超小型容積のフルアルミニウム合金ダイキャストケーシングを特徴としています。。このシリーズは、15 秒の移動時間で 16 Nm の標準出力トルクを実現します (オプションで 25 Nm / 30 秒)。、限られたスペースのパイプライン レイアウトに適応するために、あらゆる角度で 360° 全方位の取り付けをサポートします。。モジュール式流体オートメーションの場合、アクチュエータは ISO5211 仕様に完全準拠した標準化されたインターフェイスを備えており、最大 DN40 までのバタフライ バルブと最大 DN32 までのボール バルブを直接駆動します。
標準の IP67 エンクロージャ保護等級 (IP68 オプション) で設計された DCL-02 シリーズは、工業用 HVAC、消火システム、水処理システム、化学機械や食品加工機械内の液面、流量、圧力の精密制御に広く導入されています。。制御ループを統合するため、変調バージョン (タイプ E/GEY) には、衝撃や湿気に耐える堅牢な樹脂プラスチック パッケージで完全に保護されたオンボード産業用サーボ コントローラーが組み込まれています。。標準化された 4 ～ 20mA、1 ～ 5V、または 2 ～ 10V DC 入出力制御ループをサポートし、連続変調プロセス中に正確なバルブ位置とデッドビート方向を保証します。。
製品仕様
| タイプ | DCL-02 | ||||
| 力 | DC24V | AC24V | AC110V | AC220V | DC12V |
| モーター出力 | 8W | 6W | 6W | 6W | 8W |
| 定格電流 | 0.7A | 1.3A | 0.3A | 0.15A | 1.6A |
| 標準時間・トルク | 15S/18Nm | ||||
| オプションの時間/トルク | 7S/9Nm 60S/18Nm | ||||
| 回転角度または回転数 | 0～90° | ||||
| 使用可能な制御回路 | タイプG、GEY | A、Bのタイプ | A、B、Eのタイプ | タイプG、GEY | |
| 総重量 | 1.2kg | ||||
| 絶縁抵抗 | 100MΩ/DC250V | 100MΩ/DC500V | |||
| 耐電圧クラス | AC500V 1分間 | AC1500V 1分間 | |||
| 保護クラス | IP67 | ||||
| 設置角度 | 360°どの角度でも | ||||
| 電気インターフェース | 接続用7芯ケーブル | ||||
| 周囲温度 | -25～+55℃ | ||||
| ヒューズ | 2A | 3A | 1A | 1A | |
