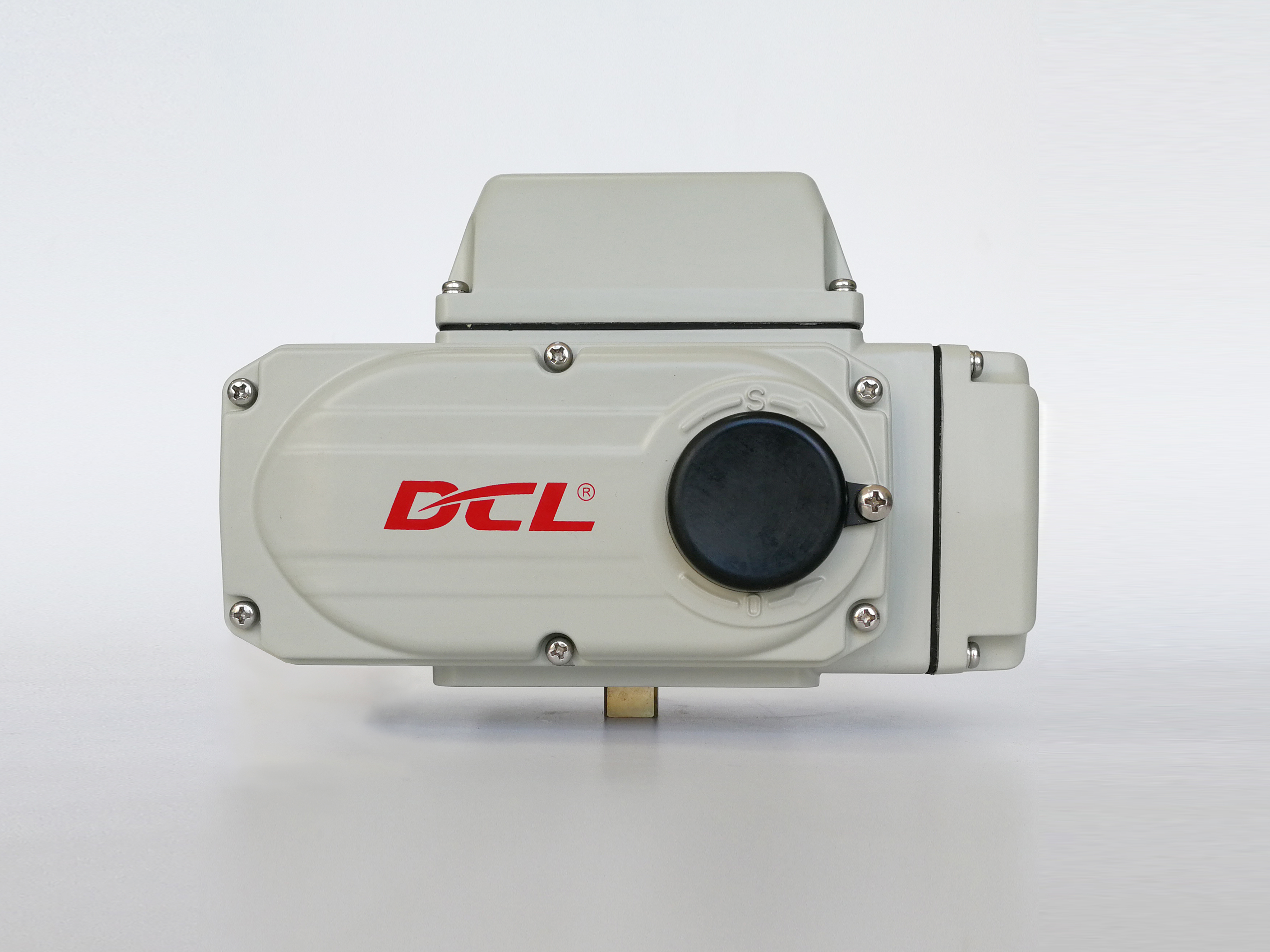

CSA DC12V 30S 100Nm 360° ISO5211 クォーターターンアクチュエーター
商品の詳細
| 電源 | 24VAC/110VAV/220VAC/380VAC/24VDC | 設置角度 | 360° |
|---|---|---|---|
| 標準の時間/トルク | 15sから75s/18nmから2500nm/160in.lbsから22125in.lbs | 最低注文数量 | 1.2kg〜20kg |
| モーター出力 | 6W〜140W | 周囲温度 | -25 ℃〜+55℃ / -13°F〜+131°F |
| 保護等級 | IP67 NEMA4/4X | ||
| ハイライト | CSA DC12V 四半期回転アクチュエータ,ISO5211 コンパクトアクチュエータ,100Nmトークの四半期ターンアクチュエータ |
||
製品の説明
換気のない逆転式誘導型モーターを備えたコンパクトアクチュエータ
特徴
- 機械的な制限付きの1/4ターン操作
- 自動ボールバルブとバタフライバルを調整または流れを切断する
- すべての青銅合金 ワームセクターのギアは非常に耐久性があり,高力摩擦に抵抗する
- 10000時間以上,全開閉ライフサイクルで,全名乗荷重で, 80%の課税率で
- 制限スペースのためのコンパクトサイズで,耐候性IP67/型4Xアルミ合金ホイジ
- 耐腐食性 耐久性 アルミ合金 熱結合ポリエステルコーティング
- 自動ロック可能なワームギア付きの全金属のギア列
- バルブ位置表示
- バルブ位置を確認するための電動制限スイッチ2つ,追加のブレーキは必要ありません.
- アレンハンドルの手動オーバーライド
- CSAリスト/UL準拠/CEマーク/RoHS 3.0試験
- 更新:DC12V電源モデルDCL-02,DCL-05,DCL-10およびDCL-20はCSA認証を取得しました.
- 更新:DC24V電源モデルDCL-100/200/300は,CSA認証を受けています.
記述
DCLコンパクト電気アクチュエーターは 建物自動化システムにシームレスな統合のために設計されています 室内温度,空気量,水流量,蝶閥と頻繁にペアリングされている場合,水力バランス高精度な調節を達成するために,これらのアクチュエータは,継続的な高周波調整をサポートする80%の作業サイクルを特徴とする重用モーターで装備されています.超長寿命のために作られましたさらに,Aftermarketのメンテナンスの必要性を最小限に抑え,総所有コストを大幅に低下させます.これらのユニットは厳しい条件に耐えるように設計されています. 室内外装着にも適しています. 湿気や腐食を積極的に防ぐため,オプションの抗冷却ヒーターを提供しています.全世界の安全性と信頼性を保証するために DCLのHVACアクチュエータは ULとCSAの基準に厳格にテストされ,CSAの完全認証を受けています.SGSによって独立してCEとRoHSの適合性を検証されている.
仕様
| アクチュエータタイプ | 標準時間/トルク | 任意の時間/トルク | ターニングアングル (最大範囲) | 総重量 | 電源 | 選択された制御回路 |
|---|---|---|---|---|---|---|
| DCL-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0~90° 調節可能 | 1.2kg | DC12V/DC24V/AC24V AV110V/AC220V | A/B/E/G の種類 |
| DCL-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360°調整可能 | 2.5kg | DC12V/DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/Hの種類 |
| DCL-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360°調整可能 | 4.5kg | DC12V/DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/Hの種類 |
| DCL-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0~90° 調節可能 | 9kg | DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/Hの種類 |
| DCL-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5kg | |||
| DCL-60 | 45S/600Nm | 10kg | ||||
| DCL-100 | 30S/1000Nm | 15S/500Nm | 0~90° 調節可能 | 19kg |
DC24V/AC110V/ AC220V/AC380V |
A/B/C/D/E/F/Hの種類 |
| DCL-200 | 90S/2000Nm | 19.5kg | ||||
| DCL-300 | 110S/3000Nm | 20kg | ||||
| 性能パラメータ 調整タイプ (E型) のリスト | ||||||
| DCL-10GE | 30S/0~100Nm | 15S/0~100Nm | 0~90° 調節可能 | 4.5kg | DC24V±10% | GE型 |
| DCL-40GE | 30S/100~600Nm | 15S/100~400Nm | 9.5kg | |||
