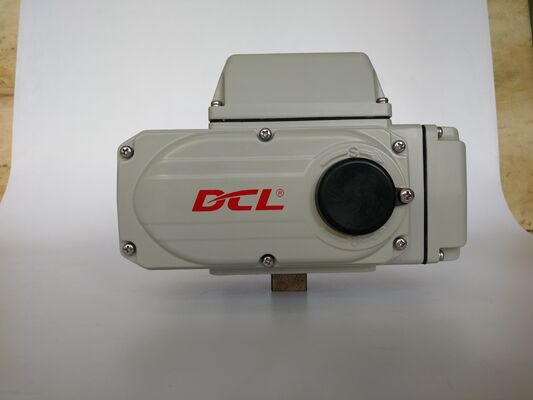

CSA/CE 2-10V 4-20mA 90° 100Nm 30S クォーターターン スマート電動アクチュエーター
商品の詳細
| 標準の時間/トルク | 15sから75s/18nmから2500nm/160in.lbsから22125in.lbs | 設置角度 | 360° |
|---|---|---|---|
| 入力信号 | 4-20MAまたは2-10V / 1-5Vオプション | 出力信号 | 4-20mA |
| 周囲温度 | -25 ℃〜+55℃ / -13°F〜+131°F | 最低注文数量 | 2.5kg〜20kg |
| モーター出力 | 10W〜140W | 保護等級 | IP67 NEMA4/4X |
| 電源 | 24VAC/110VAV/220VAC/380VAC |
製品の説明
多彩な入力信号スマート電動アクチュエータ／4-20mA＆2-10V入力切替可能
DCL 変調電動アクチュエータには、デュアル入力信号を受け入れるように設計されたスマートでコンパクトなコントローラが装備されており、さまざまなアプリケーションにわたって多用途性を提供します。標準モデルのサポート4-20mAおよび2-10V入力に加えて、特殊な構成により提供される4～20mAおよび1～5Vオプション。
複数の信号タイプを使用する産業環境やシステムのアップグレードが行われている産業環境では、これらのスマート アクチュエータはシームレスなドロップイン代替品として機能し、既存の制御パックを変更する必要がまったくありません。
最高レベルの安全性と信頼性を保証するため、すべての変調アクチュエータは CSA によって厳密にテストされています。UL/CSA規格そしてSGSによってCE規格。さらに、厳しい環境要件を満たすために、調整機能を備えた耐火性電動アクチュエータも利用できます。
仕様
| タイプ | DCL-05E | DCL-10E | DCL-20E | DCL-40E | DCL-60E | DCL-100E | DCL-200E | DCL-300E |
|---|---|---|---|---|---|---|---|---|
| 力 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC110/220 | AC110/220 | AC110/220 |
| 出力トルク | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm | 1000Nm | 2000Nm | 3000Nm |
| 演技時間 | 20代 | 30代 | 30代 | 30代 | 45S | 30代 | 90年代 | 110S |
| 回転角度 | 0～90° | 0～90° | 0～90° | 0～90° | 0～90° | 0～90° | 0～90° | 0～90° |
| モーター出力 | 10W | 25W | 40W | 90W | 90W | 120W | 140W | 140W |
| 定格電流 | 1.50/0.24/0.16A | 2.12/0.57/0.35A | 3.65/0.65/0.37A | 6.80/1.12/0.57A | 6.80/1.18/0.60A | 1.93/0.94A | 1.75/0.96A | 1.75/0.98A |
| 総重量 | 2.5kg | 4.5kg | 9kg | 9.5kg | 10kg | 19kg | 19.5kg | 20kg |
| 入力信号 | DC4～20mA、DC1～5V、DC2～10V | |||||||
| 出力信号 | 4-20mADC | |||||||
| 基本的なエラー | ±1%以内 | |||||||
| 往復エラー | 1%以下 | |||||||
| デッドスペース | 0.5%-5.0%調整可能 | |||||||
| 減衰特性 | 0回 | |||||||
| アクチュエータの繰り返しエラー | 1%以下 | |||||||
| 絶縁抵抗 | AC24V:100MΩ/DC250V AC110/220V:100MΩ/DC500V | |||||||
| 耐電圧クラス | AC24V:AC500V 1分間 AC110/220V:AC1500V 1分間 | |||||||
| 保護クラス | IP67 | |||||||
| 設置角度 | 360°どの角度でも | |||||||
| 電気インターフェース | 2 つの G1/2 防水ケーブル コネクタ、1 つは電力線用、もう 1 つは信号線用 | |||||||
| 周囲温度 | -20℃～+55℃ | |||||||
| オプション機能 | オーバートルクプロテクター/除湿ヒーター/パッシブ接点スイッチ/ドームインジケーター/ハンドル | |||||||
| 述べる | その他の入力または出力信号が必要な場合は、注文時に指定してください。 | |||||||
特徴
- 入力制御信号に比例した 4 分の 1 回転、機械的制限
- 連続出力位置監視信号による自動校正を標準装備
- 1 つのスマート コントロール パックで複数の入力信号を切り替え可能
- 100% 水中テスト済みの防水 IP67 および NEMA 4X アルミニウム合金エンクロージャ
- 完全にポッティングされた樹脂プラスチックパッケージのコントローラは、振動と湿気に対する耐性を備えています。
- 極高温・極低温・高湿度でも安定動作
- セルフロックウォームギヤを備えたオールメタルギヤ
- CSA リスト/UL 準拠/CE マーク/RoHS 3.0 テスト済み
