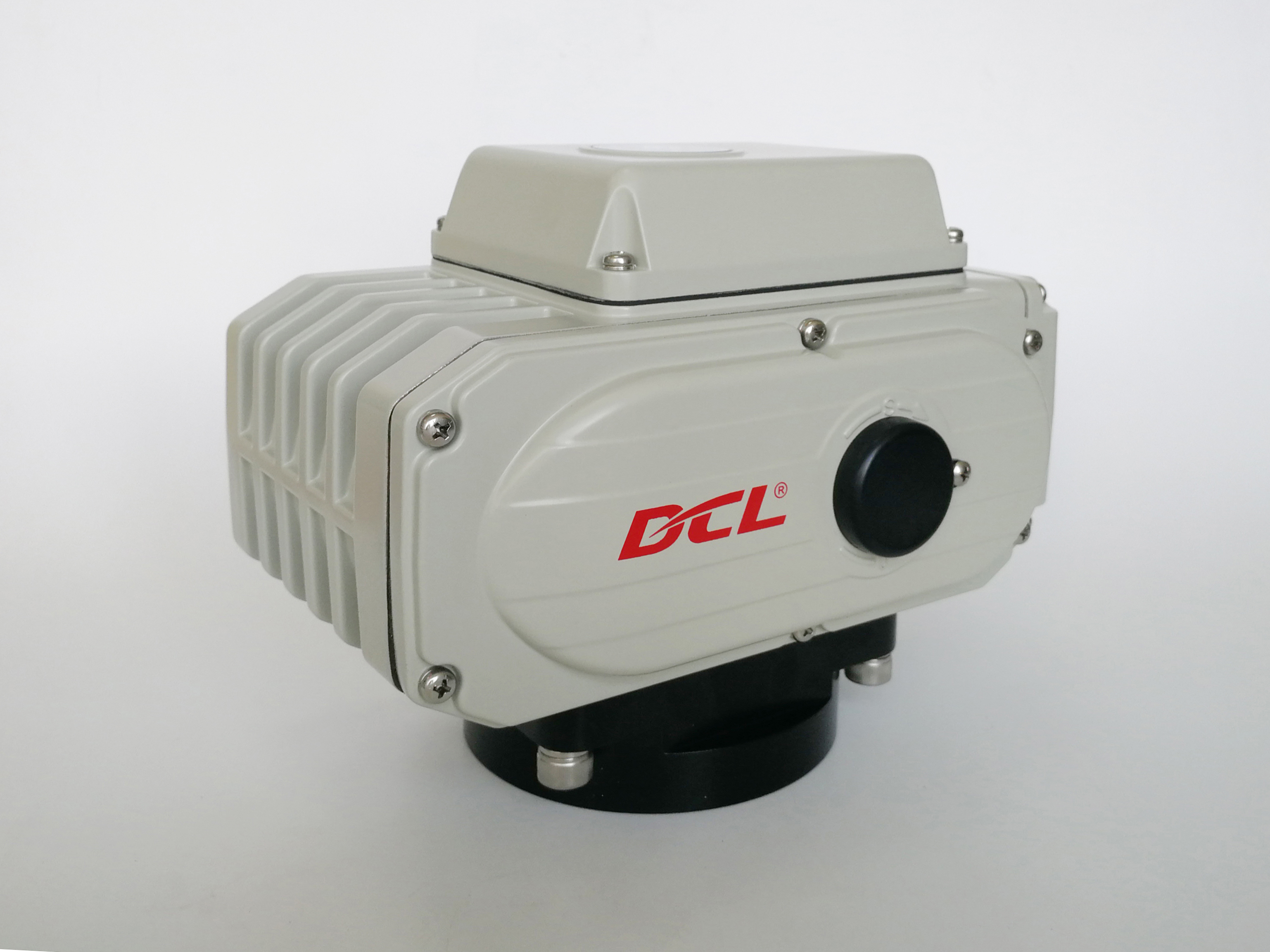

保守に便利な換気のない逆転式インダクションモーターを備えたコンパクトアクチュエータ
商品の詳細
| 電源 | 24VAC/110VAV/220VAC/380VAC/24VDC | 設置角度 | 360° |
|---|---|---|---|
| 標準の時間/トルク | 15sから75s/18nmから2500nm/160in.lbsから22125in.lbs | 最低注文数量 | 1.2kg〜20kg |
| モーター出力 | 6W〜140W | 周囲温度 | -25 ℃〜+55℃ / -13°F〜+131°F |
| 保護等級 | IP67 NEMA4/4X |
製品の説明
メンテナンスが容易な非通気型リバーシブル誘導モータを搭載したコンパクトなアクチュエータ
特徴
- 機械的制限付きの 1/4 回転操作
- ボールバルブとバタフライバルブを自動化して流量を調整または遮断します
- すべて青銅合金のウォームセクターギアは非常に耐久性があり、強い摩擦に対する耐性があります。
- デューティ率 80% の全定格負荷で 10,000 回を超える全開閉ライフサイクル
- 耐候性 IP67/タイプ 4X アルミニウム合金ハウジングを備えた限られたスペースに適したコンパクトなサイズ
- 熱接着ポリエステルコーティングを施した耐腐食性の堅牢なアルミニウム合金
- セルフロックウォームギアを備えたオールメタルギアトレイン
- 視覚的なバルブ位置インジケーター
- バルブ位置を確認するための 2 つの電気リミット スイッチ、追加のブレーキは不要
- アレンハンドル手動ボタン
- CSA リスト/UL 準拠/CE マーク/RoHS 3.0 テスト済み
- 追記：DC12V電源モデルDCL-02、DCL-05、DCL-10、DCL-20がCSA認証を取得しました。
- 追記：DC24V電源モデルDCL-100/200/300がCSA認証を取得しました。
説明
ビルオートメーションシステム用小型電動アクチュエータ
DCL コンパクト電動アクチュエータは、最新のビルディング オートメーション システムに確実に統合できるように設計されています。通常、これらのアクチュエータはバタフライ バルブと組み合わせて、室内温度、空気量、水流、HVAC およびビル管理アプリケーションにおける油圧バランスを正確に制御します。
高周波変調性能と長寿命
頻繁な調整用途向けに設計された DCL アクチュエーターは、デューティ サイクル 70% の耐久性のあるモーターを備えており、繰り返される変調条件下でも安定した動作を可能にします。最適化されたドライブ構造は、長期的なパフォーマンスをサポートしながら、機器のライフサイクル全体を通じてメンテナンス要件と全体的な運用コストを削減します。
屋内および屋外の用途に対する信頼性の高い保護
多様な設置環境向けに設計された DCL コンパクト電動アクチュエータは、屋内と屋外の両方の用途に適しています。オプションの結露防止ヒーターを使用すると、内部の湿気の蓄積を軽減し、湿気の多い環境で電気コンポーネントを保護できます。
世界的な安全基準とコンプライアンス
DCL HVAC 電動アクチュエータは、国際的な安全要件に従って開発されています。製品はULおよびCSA規格を満たすようにテストされており、CSA認証を取得できます。 SGS による CE および RoHS 要件への適合性検証は、世界的なビルディング オートメーション プロジェクトでのアプリケーションをさらにサポートします。
仕様
| アクチュエータの種類 | 標準時間・トルク | オプションの時間/トルク | 回転角度(最大範囲) | 総重量 | 電源 | 選択された制御回路 |
|---|---|---|---|---|---|---|
| DCL-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0~90°調整可能 | 1.2kg | DC12V/DC24V/AC24V AV110V/AC220V | A/B/E/Gの種類 |
| DCL-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360°調整可能 | 2.5kg | DC12V/DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/Hの種類 |
| DCL-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360°調整可能 | 4.5kg | DC12V/DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/Hの種類 |
| DCL-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0~90°調整可能 | 9kg | DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/Hの種類 |
| DCL-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5kg | |||
| DCL-60 | 45S/600Nm | 10kg | ||||
| DCL-100 | 30S/1000Nm | 15S/500Nm | 0~90°調整可能 | 19kg |
DC24V/AC110V/ AC220V/AC380V |
A/B/C/D/E/F/Hの種類 |
| DCL-200 | 90S/2000Nm | 19.5kg | ||||
| DCL-300 | 110S/3000Nm | 20kg | ||||
| 性能パラメータ 調整タイプ(タイプE)一覧 | ||||||
| DCL-10GE | 30S/0～100Nm | 15S/0～100Nm | 0~90°調整可能 | 4.5kg | DC24V±10% | GE型 |
| DCL-40GE | 30S/100～600Nm | 15S/100～400Nm | 9.5kg | |||
