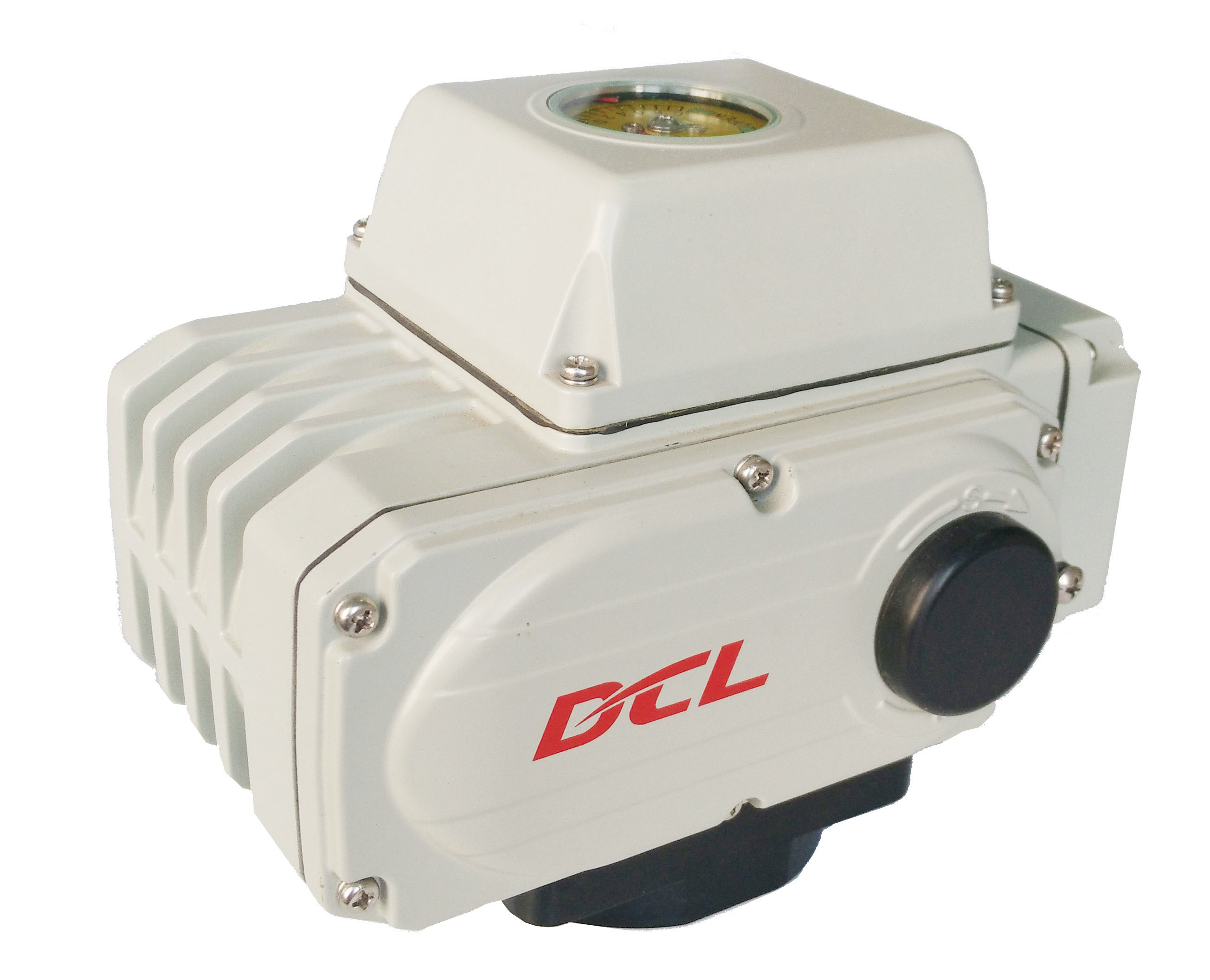

IP67耐候四半期ターン電動アクチュエータ 16 〜 3000 Nm
商品の詳細
| 電源 | 24VAC/110VAV/220VAC/380VAC/24VDC | 設置角度 | 360° |
|---|---|---|---|
| 標準の時間/トルク | 15sから75s/18nmから2500nm/160in.lbsから22125in.lbs | 最低注文数量 | 1.2kg〜20kg |
| モーター出力 | 6W〜140W | 周囲温度 | -25 ℃〜+55℃ / -13°F〜+131°F |
| 保護等級 | IP67 NEMA4/4X | ||
| ハイライト | IP67耐候電気アクチュエータ,四分の一回転のアクチュエータ 16〜3000 Nm,保証付きコンパクト電動アクチュエータ |
||
製品の説明
製品の特徴
- 標準出力トルクは16〜3000 Nmで,最大トルクは24〜3900 Nmである.
- 標準のIP67のキャビネットで,選択したコンフィギュレーションではIP68が利用できます.
- 指定された環境温度は -25°Cから +55°Cです.
- ボールバルブ,バタフライバル,および他の四半期ターンアプリケーション用に設計された.
- ISO 5211 直接マウントインターフェイス,モデルに応じてフレンズとドライブの寸法
- オンオフ,ポジションフィードバック,または調節制御で利用できます.
- 調節型バージョンは,420 mA,150 VDCまたは210 VDCの入力を受け取り,420 mAのフィードバックを提供します.
- 基本調節誤差は ± 1% 以上で,繰り返しの誤差は 1% 以上である.
- DC12V,DC24V,AC24V,AC110V,AC220V,AC380Vの電源はモデルによって異なります
- オプションのModbus RTU,超トルク保護,反冷却加熱,手動操作,故障防止回帰
- 選択された速開式モデルは,指定されたトルクで2秒で90°動作時間を提供します.
- 機械的な制限付きの1/4ターン操作
- 自動ボールバルブとバタフライバルを調整または流れを切断する
- すべての青銅合金 ワームセクターのギアは非常に耐久性があり,高力摩擦に抵抗する
- 10000時間以上,全開閉ライフサイクルで,全名乗荷重で, 80%の課税率で
- 制限スペースのためのコンパクトサイズで,耐候性IP67/型4Xアルミ合金ホイジ
- 耐腐食性 耐久性 アルミ合金 熱結合ポリエステルコーティング
- 自動ロック可能なワームギア付きの全金属のギア列
- バルブ位置表示
- バルブ位置を確認するための電動制限スイッチ2つ,追加のブレーキは必要ありません.
- アレンハンドルの手動オーバーライド
- CSAリスト/UL準拠/CEマーク/RoHS 3.0試験
- 更新:DC12V電源モデルDCL-02,DCL-05,DCL-10およびDCL-20はCSA認証を取得しました.
- 更新:DC24V電源モデルDCL-100/200/300は,CSA認証を受けています.
製品説明
DCL耐候四半期ターン電動アクチュエータは,水処理,排水システム,HVAC,ビル自動化,発電,船舶機器のバルブ自動化のために設計されています紙加工及び一般工業用.
ラインナップには,DCL-02からDCL-300までのモデルが含まれており,標準出力トルクが16〜3000Nmである.IP67はメイン製品ラインナップで標準で,IP68は選択された構成で利用できます.指定された環境温度範囲は -25°C~+55°C.
ISO 5211の直立マウントインターフェースは,互換性のあるボールバルブ,バタフライバルブ,その他の回転バルブに利用可能である.フレンズサイズ,駆動方形,バルブ幹の高さと必要な動作トルクを注文する前に確認する必要があります..
制御構成には,オンオフ操作,受動接触フィードバック,抵抗フィードバックおよび調節制御が含まれます.調節バージョンは4 〜 20 mAを受け入れます.制御装置は,電源が電源を制御する装置で,電源が電源を制御する装置で,電源が電源を制御する装置で,電源が電源を制御する装置で,電源が電源を制御する装置で,電源が電源を制御する装置で,電源が電源を制御する装置で,電源を制御する装置で,電源を制御する装置で,電源を制御する装置で,電源を制御する装置で,電源を制御する装置で,電源を制御する装置で,電源を制御する装置で,電源を制御する装置で,電源を制御する装置で,電源を制御する装置で,電源を制御する装置で,電源を制御する装置で,電源を制御する装置で,電源を制御する装置で,電源を制御する装置で,電源を制御する装置で,電源を制御する装置で,電源を制御する装置を制御する装置で,電源を制御する装置を制御する装置で,電源を制御する装置を制御する装置を制御する指定された基本誤差は ± 1% 以上で,繰り返しの誤差は 1% 以上ではない.
オプション機能には,湿った環境のための反冷却ヒーター,Modbus RTU通信,オーバートルク保護,手動操作,貯蔵されたエネルギーの故障防止返却が含まれます.IP68は,必要な浸水深度と持続期間が別々に確認されない限り,恒久的な水中使用の承認と解釈されるべきではない..
仕様
| アクチュエータタイプ | 標準時間/トルク | 任意の時間/トルク | ターニングアングル (最大範囲) | 総重量 | 電源 | 選択された制御回路 |
|---|---|---|---|---|---|---|
| DCL-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0~90° 調節可能 | 1.2kg | DC12V/DC24V/AC24V AV110V/AC220V | A/B/E/G の種類 |
| DCL-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360°調整可能 | 2.5kg | DC12V/DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/Hの種類 |
| DCL-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360°調整可能 | 4.5kg | DC12V/DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/Hの種類 |
| DCL-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0~90° 調節可能 | 9kg | DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/Hの種類 |
| DCL-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5kg | |||
| DCL-60 | 45S/600Nm | 10kg | ||||
| DCL-100 | 30S/1000Nm | 15S/500Nm | 0~90° 調節可能 | 19kg |
DC24V/AC110V/ AC220V/AC380V |
A/B/C/D/E/F/Hの種類 |
| DCL-200 | 90S/2000Nm | 19.5kg | ||||
| DCL-300 | 110S/3000Nm | 20kg | ||||
| 性能パラメータ 調整タイプ (E型) のリスト | ||||||
| DCL-10GE | 30S/0~100Nm | 15S/0~100Nm | 0~90° 調節可能 | 4.5kg | DC24V±10% | GE型 |
| DCL-40GE | 30S/100~600Nm | 15S/100~400Nm | 9.5kg | |||
