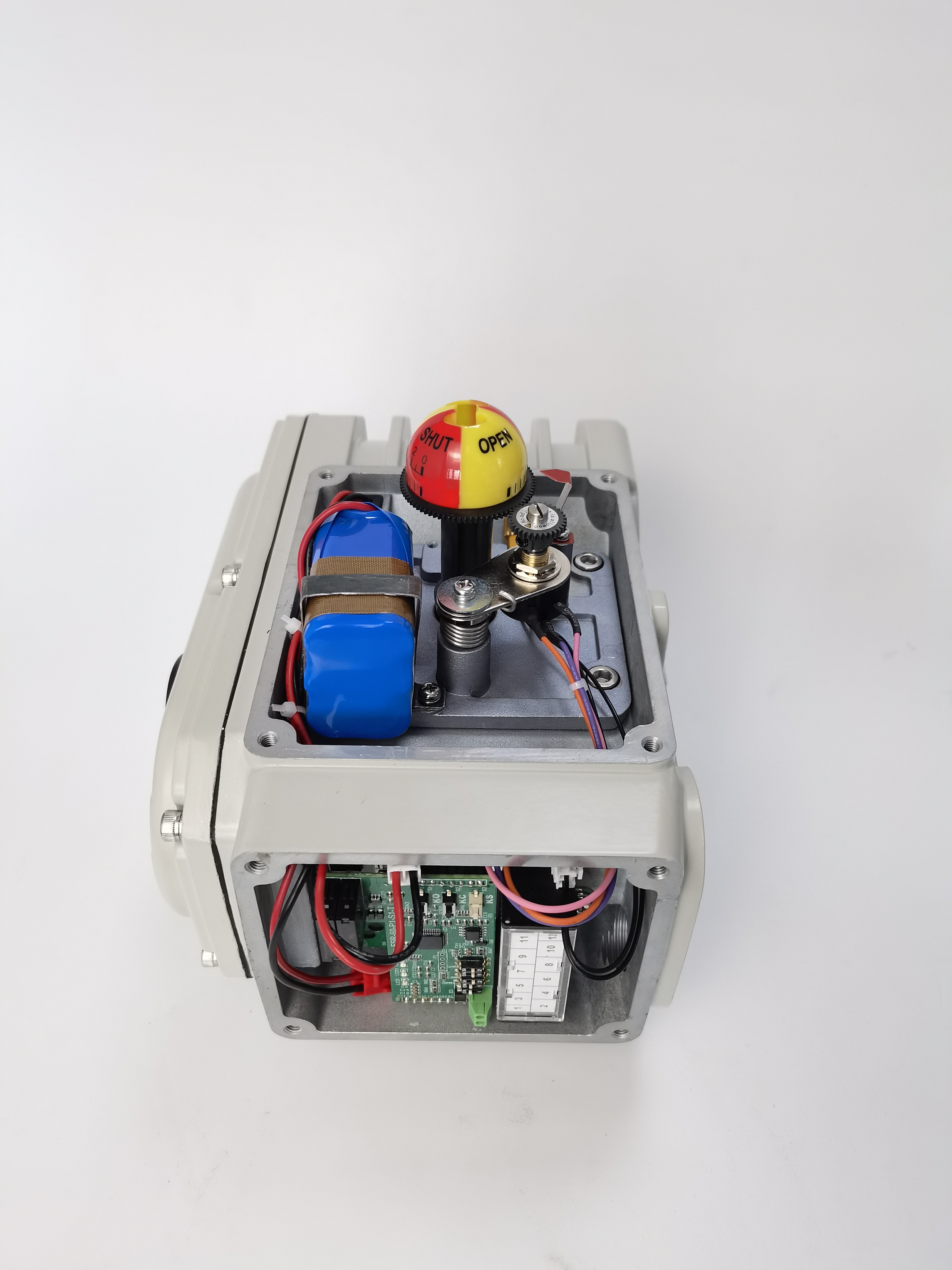

CSA フェールセーフ電動アクチュエータ DC24V 100 Nm IP67
商品の詳細
| 製品名 | クォーターターン電気アクチュエーター | 認証済み | CSA |
|---|---|---|---|
| 設置角度 | 360° | 最低注文数量 | 1.2kg〜20kg |
| モーター出力 | 6W〜140W | 特徴 | 気象証明 |
| ハイライト | CSA 電動アクチュエータ DC24V 100 Nm,クォーターターンアクチュエータ IP67 防水,保証付きフェールセーフ電動アクチュエータ |
||
製品の説明
DCL-10 製品の特徴
- DC24V電源とスーパーコンデンサータエネルギー貯蔵モジュール
- 標準出力は100 Nmで,動作時間は30秒.
- 最大トルク 130 Nm
- 選択可能な15s/50Nmの動作配置
- 電源が切れた後に,開いた,閉じた,または現在の位置に電源を入れます.
- 貯蔵されたエネルギーは少なくとも4つのフルストローク操作をサポートします
- 外部の電源が復元されると,自動的に通常の動作モードに戻ります.
- オン・オフまたは4×20 mAのモジュレーティング・ファール・セーフ・コントロールで利用可能.
- 任意の210 VDC,1 5 VDCとModbus RTU通信
- 1kVの電圧過剰保護と4kVのEFT防止インターフェース
- IP67標準でIP68オプションで,環境範囲は-25°C~+55°C.
- 調節可能な移動0°90°とISO 5211 F05/F07直立の固定.
製品説明
DCL-10 防故障電動装置は,外力源が失われると,バルブが定義された安全位置に移動しなければならない産業プロセスのために設計されています.動作装置はDC24Vから動作し,通常の動作中に内部スーパーコンデンサを充電する..
制御回路が外部電力の損失を検知すると,貯蔵されたエネルギーは,バルブを事前に設定された完全開いた,完全閉じた,または現在の位置に駆動します.ドキュメンテーションでは,少なくとも4つのフルストーク操作に十分な貯蔵エネルギーが指定されています.電源が戻ると,アクチュエータは自動的に防災モードを終了し,通常の動作を再開します.
標準配置では,30秒間の動作時間で100Nmの出力トルクと130Nmの最大トルクが指定されています.15秒/50Nmの配置も利用できます.調節可能な0°90°移動とISO 5211 F05/F07のマウントサポートに対応するボールバルブ蝶閥および他の四分の一回転閥
オンオフおよびモジュレーション構成が利用可能である. モジュレーションバージョンは,オプションで210 VDC,15 VDCおよびModbus RTUで4 〜20 mAの入力および出力をサポートする. IP67は標準,IP68はオプションである.指定された環境温度は -25°C~+55°C.
この設計では,エンジンを動かすためにスーパーコンデンサータを使用し,機械的なスプリングリターンアクチュエータではありません.バルブトルクと制御順序は,注文前に確認する必要があります..
基本規格
| パラメータ | DCL-10 防災配置 |
|---|---|
| 標準時間/トルク | 30s / 100 Nm |
| 最大トルク | 130 Nm |
| 任意の時間/トルク | 15s / 50 Nm |
| 障害防止電源 | DC24V |
| エネルギー貯蔵 | スーパーコンデンサター |
| 貯蔵された運用能力 | ≥4回のフルストローク操作 |
| 安全位置 | 全開,全閉,または現在の位置 |
| 移動角度 | 調節可能 0°90° |
| 入力信号 | パシブスイッチ,420 mA,オプション210 VDCまたは1 5 VDC |
| 出力信号 | 消極的な開/閉コンタクト,420mA,電圧信号はオプション |
| コミュニケーション | モッドバス RTU |
| 密室の格付け | IP67 標準 IP68 オプション |
| 環境温度 | -25°Cから+55°C |
| 超電圧保護 | 1kV |
| アンチEFTインターフェース | 4kV |
| マウントインターフェース | ISO 5211 F05/F07 |
| ドライブスクエア | 9×9,11×11,14×14または17×17mm |
| 許可された幹の高さ | ≤19mm |
| ベースアクチュエータ重量 | 約4.5kg |
| アクチュエータタイプ | バターフライバル (PFV) | ボールバルブ ((≤PN1.6MPa) | 換気弁 (≤PN0.1MPa) |
|---|---|---|---|
| DCL-02 | ≤DN40 | ≤DN32 | |
| DCL-05 | DN50~65 | DN40 | DN50~80 |
| DCL-10 | DN80~100 | DN50~65 | DN100~200 |
| DCL-20 | DN125~150 | DN80~100 | DN250~300 |
| DCL-40 | DN200 | DN125 | DN350~450 |
| DCL-60 | DN250 | DN150 | DN500~600 |
| DCL-100 | DN300 | DN200 | DN700~800 |
| DCL-200 | DN350~400 | DN250 | DN900 |
| DCL-300 | DN450~600 | DN300~350 | DN1000~1200 |
