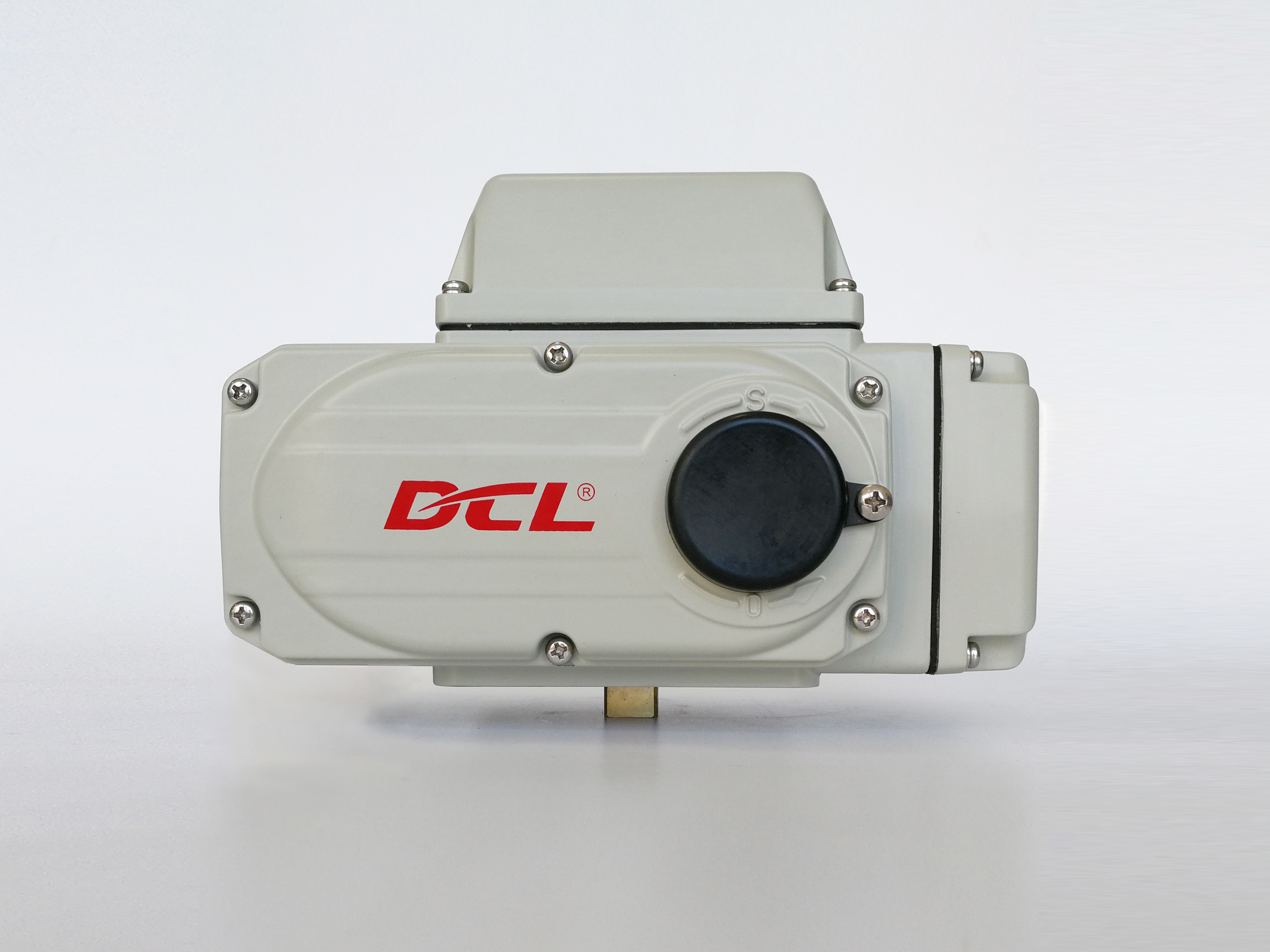

IP67 急速開ける電気アクチュエータ 2 ̇8 秒 25 ̇80 Nm
商品の詳細
| 名前 | クイックオープンエレクトリックアクチュエータ | 電源 | 24VAC/110VAV/220VAC/380VAC/24VDC |
|---|---|---|---|
| タイプ | 高速アクチュエータ | 手術 | 1/4ターン操作 |
| 保護等級 | IP67 | 人生 | 10000倍以上のライフサイクル |
| ハイライト | IP67速開電動装置,電気アクチュエータ 25~80 Nm トーク,快速開いたアクチュエーター 2 〜 8 秒 |
||
製品の説明
DCL-K10 製品の特徴
-
25 Nm/2 s,50 Nm/4 s,80 Nm/8 sの構成で提供されている.
-
調節可能な移動 0 ∼ 90°;動作時間は全 90° ストロークに基づいている.
-
DC24V,AC24V,AC110V,AC220V,AC380Vに対応しています.
-
DC24Vの操作のためのG型制御回路
-
AC24V,AC110V,AC220V用のA/B型制御回路
-
AC380V用のH型3相制御回路
-
IP67が標準でIP68がオプションです
-
指定された環境温度は -25°Cから +55°Cです.
-
ISO 5211 F05/F07 直接マウントインターフェイス
-
9×9,11×11および14×14mmのドライブ・スクエアオプション
-
2つのG1/2耐天候ケーブルコネクタで 電源と信号の配線
-
任意の反冷却ヒーター,ドーム指示器と手動操作
基本規格
| パラメータ | DCL-K10 仕様 |
|---|---|
| 速速開き時間/トルク | 25 Nm/2 s; 50 Nm/4 s; 80 Nm/8 s |
| 営業時間ベース | 完全0°90°ストロック |
| 移動角度 | 調節可能 0°90° |
| 電源 | DC24V,AC24V,AC110V,AC220V,AC380V |
| モーターパワー | DCおよび主要ACバージョンでは25W,AC380Vでは15W |
| 制御回路 | DC24V:タイプG,単相交流:タイプA/B,AC380V:タイプH |
| 密室の格付け | IP67 標準 IP68 オプション |
| 環境温度 | -25°Cから+55°C |
| 総重量 | 約4.5kg |
| 設置方向性 | 360° |
| ケーブル入口 | 2つのG1/2耐候ケーブルコネクター |
| マウントフレンズ | ISO 5211 F05/F07 |
| ドライブスクエア | 9×9,11×11または14×14mm |
| 許可された幹の高さ | ≤19mm |
| オプション機能 | アンチコンデンサシオンヒーター,ドーム表示,手動操作 |
製品説明
DCL-K10は,小型の四半期回転バルブと,定義された短い応答時間を要求する自動化機器のための高速開口電動アクチュエータです.利用可能な構成では,2秒で25Nmで完全な90°ストロックを提供します.4秒で50Nm 8秒で80Nm
電力供給オプションには,DC24V,AC24V,AC110V,AC220V,AC380Vが含まれます.制御回路は供給元に依存します.リストに記載されている単相交流版のA/B型と,AC380V三相操作のH型.
アクチュエータは,調節可能な0°90°移動とISO 5211 F05/F07直立マウントインターフェースを有する.IP67は標準,IP68はオプションで,指定された環境温度範囲は-25°Cから+55°Cである.2つのG1/2耐候ケーブルコネクタが電源と信号配線を分離する.
利用可能なトルクは動作時間と直接関係している. 2秒バージョンは25 Nmを提供し,80 Nm 2秒アクチュエータとして記述されるべきではない.正確な配置は,バルブの最大動作トルクと必要な応答時間に応じて選択する必要があります..
製品ドキュメントでは,迅速開口範囲は蝶閥や自己ロックアクチュエータを必要とする他のバルブに適していないと記されています.選択する前に,エンジニアは,プロセスのトルクがバルブを逆方向に動かすことができないことを確認し,マウントフレンズを確認する必要があります., ドライブ・スクエアとバルブ・スティムの高さ
