冷却システム用ボールバルブおよびバタフライバルブ用コンパクトマリン電動アクチュエーター

起源の場所 ウーハン、中国
ブランド名 DCL
証明 CE/ROHS/CSA/IP67
モデル番号 DCL 全電動アクチュエータ
最小注文数量 1PC
パッケージの詳細 カートン/パレット
受渡し時間 7営業日
支払条件 D/P,T/T,ウェスタンユニオン,
供給の能力 5000個/月
商品の詳細
電源 24VAC/110VAV/220VAC/380VAC/24VDC 設置角度 360°
標準トルク 18Nmから2500Nm/160インチから22125インチ 標準時 15Sから75S
総重量 1.2kg〜20kg モーター出力 6W〜140W
周囲温度 -25 ℃〜+55℃ / -13°F〜+131°F 保護等級 IP67 NEMA4/4X
メッセージ
製品の説明

船舶,軍艦,航空母艦用モーター付きコンパクトアクチュエータ

特徴

  • バターフライバルと2方向/3方向ボールバルブの機械的な制限を持つ四半期回転
  • IP67とNEMA 4Xの防水性のある硬い高圧鋳型アルミニウムハウジング
  • 熱結合ポリエステル粉末コーティング,C3レベルの耐腐蝕性 1000時間の塩噴霧試験
  • 熱過負荷保護付きの 重荷式 完全に閉ざされたリスケージアシンクロンモーター 負荷率80%,Fレート隔熱
  • 10000回以上,全開/閉生命周期で,ノーマルトルク
  • 自動ロックワームギアを持つすべての金属ギア列車,電源喪失後に最後の既知の位置に留まり,追加のブレーキは必要ありません
  • 世界トップのEMC性能,2500Vの電圧上昇テスト,4000VのEFTテスト,4000VのESDテスト
  • バルブ位置指示器/平面指示器または凸方向指示器
  • 手動式 オーバーライド スタンダード
  • ISO5211 複数フラングの固定
  • CSA 認証 UL 429 基準と CSA C22.2/CE 認証/RoHS 3 準拠

記述

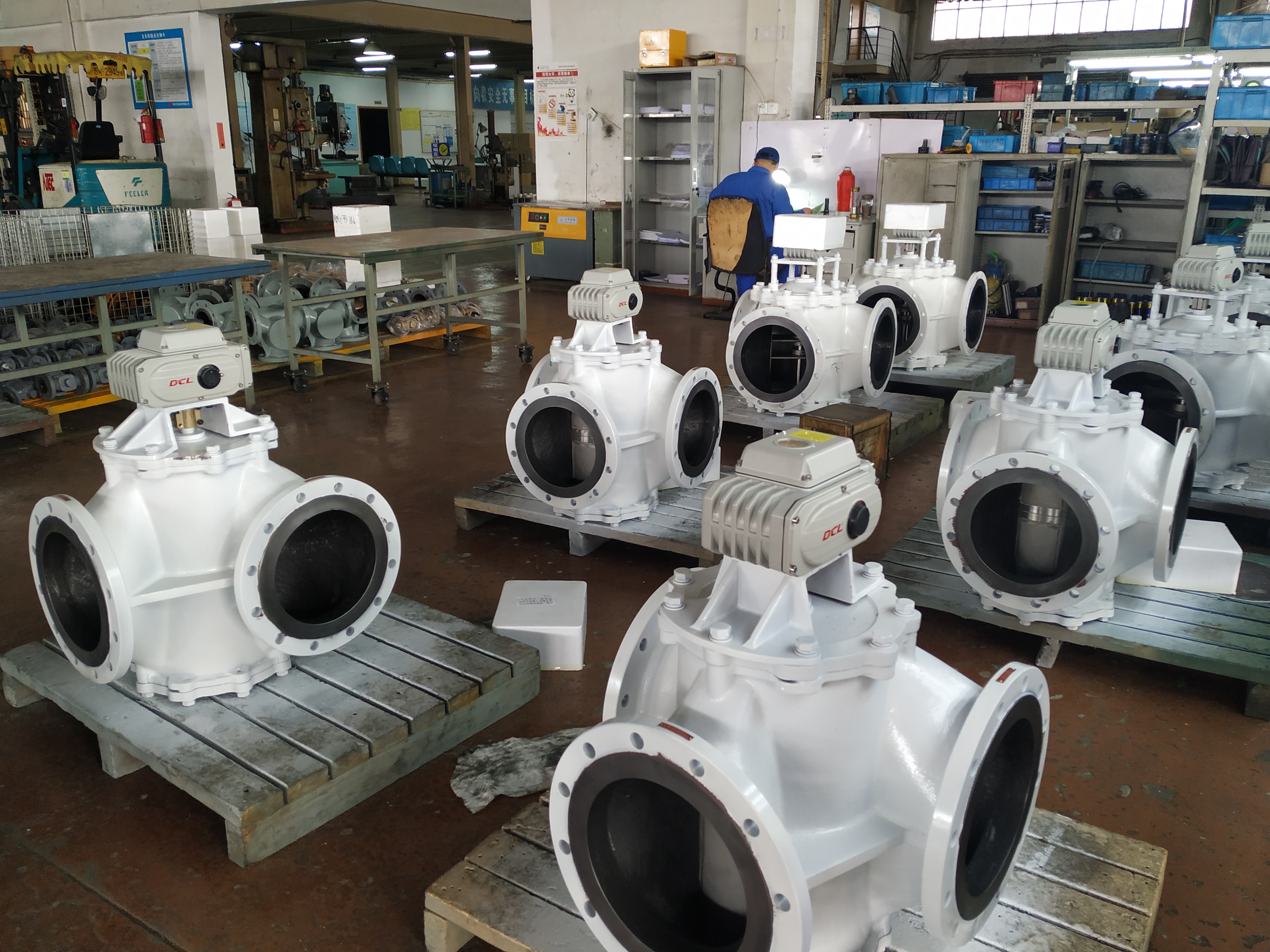

DCL コンパクト・マリン・エレクトリック・アクチュエーターは,船内の冷却・温度調節システムにおける互換性のあるボール・バルブ,バタフライ・バルブ,三方向バルブ用に設計されている.淡水用水には発電機,ディーゼルエンジン,タービン装置の供給のための海水と潤滑油回路.

クォーターターン設計は,互換性のあるバルブのためのISO 5211のマウントインターフェイスを提供します. 調節構成は制御コマンドを受け取り,バルブを必要な開口に移動します.製品文献では,基本位置付け誤差が ± 1% 以上,繰り返しの誤差が 1% 以上指定されている.実際の温度制御性能は,バルブ流量特性,センサー,制御論理,システム負荷にも依存する.

コンパクトなアルミニウム合金型ハウジングは,船舶機器パッケージへの統合をサポートします.手動操作と電磁互換性が確認され,選択されたモデルが湿度に対応する必要があります.海水回路,バルブボディ材料,内部部品およびシールについては,別々のメディア互換性評価が必要です.

DCLは,海上用電動制御バタフライバルとボールバルブに関する中国規格の作成に参加した.各分類協会の承認は,供給された完全なバルブ組の有効な証明書と比較して確認すべきである.顧客によるバルブ組による承認は,アクチュエータのみの認証として提示されるべきではない.

仕様

アクチュエータタイプ 標準時間/トルク 任意の時間/トルク ターニングアングル (最大範囲) 総重量 電源 選択された制御回路
DCL-02 15S/18Nm 7S/9Nm 60S/18Nm 0~90° 調節可能 1.2kg DC12V/DC24V/AC24V AC110V/AC220V A/B/E/G の種類
DCL-05 20S/50Nm 4S/20Nm 10S/30Nm 60S/50Nm 0~360°調整可能 2.5kg DC12V/DC24V/AC24V AC110V/AC220V/AC380V A/B/C/D/E/F/G/Hの種類
DCL-10 30S/100Nm 15S/50Nm 60S/100Nm 0~360°調整可能 4.5kg DC12V/DC24V/AC24V AC110V/AC220V/AC380V A/B/C/D/E/F/G/Hの種類
DCL-20 30S/200Nm 15S/100Nm 60S/200Nm 0~90° 調節可能 9kg DC24V/AC24V AC110V/AC220V/AC380V A/B/C/D/E/F/G/Hの種類
DCL-40 30S/400Nm 15S/200Nm 60S/400Nm 9.5kg
DCL-60 45S/600Nm
10kg
DCL-100 30S/1000Nm 15S/500Nm 0~90° 調節可能 19kg DC24V/AC110V/AC220V/AC380V A/B/C/D/E/F/Hの種類
DCL-200 90S/2000Nm
19.5kg
DCL-300 110S/3000Nm
20kg
性能パラメータ 調整タイプ (E型) のリスト
DCL-10GE 30S/0~100Nm 15S/0~100Nm 0~90° 調節可能 4.5kg DC24V±10% GE型
DCL-40GE 30S/100~600Nm 15S/100~400Nm 9.5kg
アクチュエータタイプ バターフライバル (PFV) ボールバルブ ((≤PN1.6MPa) 換気弁 (≤PN0.1MPa)
DCL-02 ≤DN40 ≤DN32
DCL-05 DN50~65 DN40 DN50~80
DCL-10 DN80~100 DN50~65 DN100~200
DCL-20 DN125~150 DN80~100 DN250~300
DCL-40 DN200 DN125 DN350~450
DCL-60 DN250 DN150 DN500~600
DCL-100 DN300 DN200 DN700~800
DCL-200 DN350~400 DN250 DN900
DCL-300 DN450~600 DN300~350 DN1000~1200
