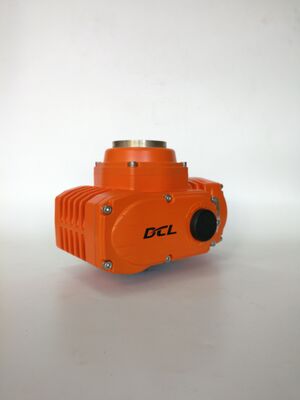

IP68 100Nm/30S 防爆型電子式四分回転アクチュエータ ATEX/IECEx ISO 5211

起源の場所 ウーハン、中国
ブランド名 DCL
証明 CE/ROHS/CSA/IP67
モデル番号 DCL-Ex10/Ex20/Ex40/Ex60
最小注文数量 1PC
パッケージの詳細 カートン/パレット
受渡し時間 7営業日
支払条件 D/P,T/T,ウェスタンユニオン,
供給の能力 5000個/月
商品の詳細
標準トルク 100nmから600nm 標準時 30〜45秒
総重量 5kg〜10kg 電源 24VAC/110VAV/220VAC/380VAC/24VDC
モーター出力 15W〜90W 周囲温度 -25 ℃〜+55℃ / -13°F〜+131°F
設置角度 360° 保護等級 IP68 NEMA4X/7
メッセージ
製品の説明
ゾーン1/ディビジョン1用、ExdⅡC T4グレードの防爆コンパクト電動アクチュエータ
特徴
  • 機械的リミット付きクォーターターン操作
  • 各ハウジングカバーのシリンダーストップ型接続面、防爆ギャップおよび長さはULおよびCSA規格に準拠
  • ゾーンシステム用防爆グレードExdIICT4、ディビジョンシステム用グループC、D T4
  • 粉体塗装を施した堅牢なIP68/NEMA 4Xアルミニウム合金ハウジング
  • バルブ位置インジケータ用10mm高強度ガラスレンズ、低温(-22F)および高温(140F)の両方で高い硬度を維持。
  • 高爆発圧力(>2.2 MPa)に対するアクチュエータの耐性を確保する硬質ダイカストアルミニウム合金エンクロージャ。
  • 難燃処理を施した非換気モーター。
  • 過負荷保護付きヘビーデューティモーター
  • デューティレートは70%、S2短時間デューティ(連続運転15分未満)、S4インターミッテントタイプ(1200回/時)。
  • ISO5211マルチフランジ取り付け。
  • 過トルク保護が利用可能
  • 結露防止ヒーターはオプション
  • アレンレンチまたはハンドホイールによる手動オーバーライド
  • CSA認証取得中(UL規格準拠)/ATEXマーキング済み
説明

DCL防爆電動アクチュエータは、可燃性ガスや蒸気が存在する可能性のある場所での産業用バルブ自動化のために設計されています。防爆設計は、モーターと電子部品を保護されたコンパートメント内に収容します。火炎伝播ギャップ、長さ、および嵌合面寸法は、適用される防爆要件を満たし、内部爆発から周囲の大気への火炎伝播を制限するように制御されています。

アルミニウム合金エンクロージャと機械加工された防爆ジョイントが保護構造を形成します。記載されているマーキングには、Ex db h IIC T4 Gbおよび北米定格(クラスI、ディビジョン1、グループCおよびD、T5/T6など)が含まれます。適切な場所、ガスグループ、温度コード、および設置条件は、選択したモデルの認証ドキュメントと照合して確認する必要があります。

ISO 5211マルチフランジダイレクトマウントインターフェースとスクエアドライブオプションは、互換性のあるボールバルブ、バタフライバルブ、その他の回転バルブへの取り付けをサポートします。フランジ寸法、ドライブサイズ、バルブステムの高さ、および最大動作トルクは、選択前に確認する必要があります。この範囲はIP68エンクロージャと、-25℃から+55℃の規定された周囲温度範囲を備えています。

仕様
タイプ Ex05E Ex10E Ex20E Ex40E Ex60E
電源 AC110V/AC220V
出力トルク 50Nm 100Nm 200Nm 400Nm 600Nm
作動時間 20S 30S 30S 30S 45S
回転角度 0-90° 0-90° 0-90° 0-90° 0-90°
モーター出力 10W 25W 40W 90W 90W
定格電流 0.24/0.15A 0.57/0.30A 0.63/0.35A 1.12/0.64A 1.18/0.67A
総重量 3.0kg 5.0kg 5.5kg 9.5kg 10.0kg
入力信号 4-20mADC,1-5VDC,2-10VDC
出力信号 4-20mADC
基本誤差 ±1%以下
往復誤差 1%以下
デッドスペース 0.5%-5.0%調整可能
ダンピング特性 0回
アクチュエータの繰り返し誤差 ≤1%
絶縁抵抗 100MΩ/500VDC
耐電圧クラス 1500VAC 1分間
保護クラス IP67
防爆グレード Exd II BT4Gb
設置角度 360°任意角度
電気インターフェース 2-M20*1.5防爆プラグ、クライアントは選択したケーブルに従って、使用時に対応する防爆ケーブルコネクタを取り付ける必要があります。
周囲温度 -20℃~+60℃
オプション機能 過トルクプロテクター/除湿ヒーター/パッシブ接点スイッチ
備考 その他の入力または出力信号が必要な場合は、注文時に指定してください。
