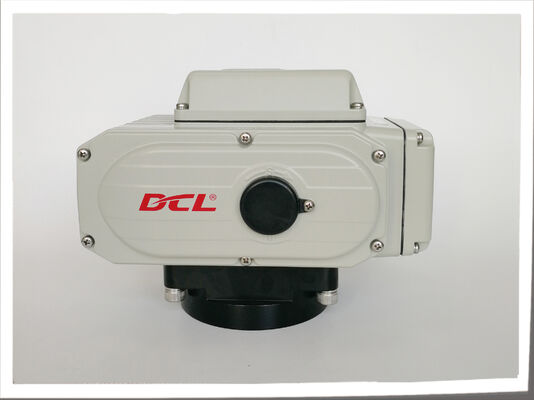

調整可能デッドスペースタイプ 基本誤差 ≤ 1% 電動コンパクトアクチュエータ
| 電源 | 24VAC/110VAV/220VAC/380VAC | モーター出力 | 6W〜140W |
|---|---|---|---|
| 標準トルク | 50nmから2500nm/442in.lbsから22125in.lbs | 標準時 | 20秒から75秒 |
| 入力信号 | 4-20MADC/1-5VDC/2-10VDC | 出力信号 | 4-20MADC |
| 保護等級 | IP67 NEMA4/4X | 総重量 | 1.2kg〜20kg |
| 周囲温度 | -25 ℃〜+55℃ / -13°F〜+131°F | 設置角度 | 360° |
調整可能なデッドスペース型電動コンパクトアクチュエータ、基本誤差≤1%
特徴
- 入力信号に比例したクォーターターン操作
- 制御パック用にEFT、ESD、高電圧サージテスト済みの高性能EMC
- 過負荷保護付きヘビーデューティモーター
- バルブ位置インジケータ/フラットインジケータまたはコンベックスインジケータ利用可能
- バルブ位置の4-20mA信号出力
- 標準ISO5211マルチフランジバルブ取り付け
- 振動と湿気に強い完全ポッティング多機能スマート制御パック
- 世界をリードする干渉防止能力、制御精度、感度
- 自己校正および問題自己診断機能
- ユニークな一体型モーター/制御パック/ハウジング設計で非常に小型
- 熱硬化性ポリエステルコーティングを施した耐候性アルミニウム合金エンクロージャ
- C3レベルの耐食性、1000時間塩水噴霧試験済み
- レンチまたはハンドホイールによる手動オーバーライド
- ULおよびCSA規格に準拠したCSA認証/CEマーク/RoHS 3.0準拠
説明
DCLコンパクトモジュレーション電動アクチュエータは、ボールバルブ、バタフライバルブ、その他のクォーターターンバルブの開度を制御します。一般的な用途には、HVAC、水処理、流量、圧力、温度、またはレベル制御を必要とする産業プロセスが含まれます。
統合コントローラは、4〜20 mA、1〜5 VDC、または2〜10 VDCコマンドを受け入れ、互換性のあるPLC、DCS、またはビルディングオートメーションシステムに4〜20 mAのバルブ位置フィードバックを提供します。仕様書では、基本誤差が±1%以下、反転誤差と繰り返し誤差が1%以下と規定されています。0.5%〜5.0%の調整可能なデッドバンドにより、応答設定をアプリケーションに合わせることができます。
これらの仕様はアクチュエータの位置決めを表します。全体のプロセス制御性能は、バルブの流量特性、センサー、制御ロジック、および動作条件にも依存します。
コントローラは樹脂封止を採用し、電子部品の直接露出を低減し、湿気や振動に対する構造保護を提供します。モーターにはPTC熱保護が組み込まれており、電気的および機械的なリミットがトラベルを制御します。モジュレーションバージョンはS4インターミッテントデューティを使用するため、選択時に動作周波数と負荷要件を確認する必要があります。
主なモデルは、標準でIP67保護、オプションでIP68保護を備えたアルミニウム合金エンクロージャを備えています。規定の周囲温度範囲は-25℃から+55℃です。ISO 5211取り付けインターフェースは、互換性のあるバルブへの直接取り付けをサポートします。電源、位置表示、手動操作、および通信オプションは、選択したモデルで確認する必要があります。
仕様
| タイプ | DCL-05E | DCL-10E | DCL-20E | DCL-40E | DCL-60E | DCL-100E | DCL-200E | DCL-300E |
|---|---|---|---|---|---|---|---|---|
| 電源 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC110/220 | AC110/220 | AC110/220 |
| 出力トルク | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm | 1000Nm | 2000Nm | 3000Nm |
| 作動時間 | 20S | 30S | 30S | 30S | 45S | 30S | 90S | 110S |
| 回転角度 | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| モーター出力 | 10W | 25W | 40W | 90W | 90W | 120W | 140W | 140W |
| 定格電流 | 1.50/0.24/ 0.16A | 2.12/0.57/ 0.35A | 3.65/0.65/ 0.37A | 6.80/1.12/ 0.57A | 6.80/1.18/ 0.60A | 1.93/0.94A | 1.75/0.96A | 1.75/0.98A |
| 総重量 | 2.5kg | 4.5kg | 9kg | 9.5kg | 10kg | 19kg | 19.5kg | 20kg |
| 入力信号 | 4-20mADC,1-5VDC,2-10VDC | |||||||
| 出力信号 | 4-20mADC | |||||||
| 基本誤差 | ±1%以下 | |||||||
| 往復誤差 | 1%以下 | |||||||
| デッドスペース | 0.5%-5.0%調整可能 | |||||||
| ダンピング特性 | 0回 | |||||||
| アクチュエータの繰り返し誤差 | ≤1% | |||||||
| 絶縁抵抗 | AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC | |||||||
| 耐電圧クラス | AC24V:500VAC 1分 AC110/220V:1500VAC 1分 | |||||||
| 保護等級 | IP67 | |||||||
| 取り付け角度 | 360°任意角度 | |||||||
| 電気インターフェース | 2つのG1/2防水ケーブルコネクタ、1つは電源ライン用、もう1つは信号ライン用 | |||||||
| 周囲温度 | -20℃~+55℃ | |||||||
| オプション機能 | 過トルクプロテクター/除湿ヒーター/パッシブ接点スイッチ/ドームインジケータ/ハンドル | |||||||
| 備考 | その他の必要な入出力信号については、注文時に指定してください。 | |||||||
![]()
![]()
