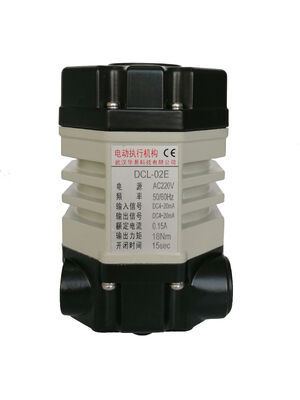

CSA IP67 18Nm 小型ボールバルブ・バタフライバルブ用コンパクト電動アクチュエータ
商品の詳細
| 標準の時間/トルク | 15s/18nm | オプションの時間/トルク | 7S/9NM 60S/18NM |
|---|---|---|---|
| 総重量 | 1.2kg | 電源 | 24VAC/110VAC/220VAC |
| モーター出力 | 6W | 周囲温度 | -25 ℃〜+55℃ / -13°F〜+131°F |
| 設置角度 | 360° | 保護等級 | IP67 NEMA4/4X |
製品の説明
製品の特徴
標準出力は18 Nmで,動作時間は15秒.
最大トルク 24 Nm
オプションの7s/9 Nmと30s/25 Nmの動作構成.
小型のボール・バタフライ・バルブで 0 ∼ 90° の移動を調整できる.
設置スペースが限られた装置のための1,2kgのコンパクトな設計
IP67の保護室で,環境温度は -25°C~+55°Cと指定されている.
モデルによるDC12V,DC24V,AC24V,AC110V,AC220V電源
オンオフ,中間位置,調節制御オプション
ISO 5211 F03,F04 と F05 直接マウントインターフェイス
9*9mmと11*11mmのドライブ・スクエアオプションは,高さ最大16mmのバルブ・スティンプです.
360°の設置と7コアケーブル接続
製品説明
DCL-02は,約重さでコンパクトな電動バルブアクチュエータです1.2kg小型のボールバルブ,バタフライバル,および調整可能な装置を必要とする他の装置のために設計されています.0°90°回転運動設置スペースが限られているバルブ自動化アプリケーションに適しています
トルクと動作時間
標準設定では16 N·m出力トルクと15秒間の動作時間選択可能な構成で9 N·m 7 秒でロープの要求が低いアプリケーションでは,より速い動作オプションを提供します. ロープと移動時間の組み合わせをバルブの実際の動作負荷に合わせて選択します.
封装と使用条件
DCL-02には,IP67 格納周囲の動作温度範囲は−25°Cから+55°C応用分野には,水処理,HVAC,建物自動化,消防水システム,コンパクトな工業用パイプ設備が含まれる.環境温度の指定は,アクチュエータの周囲に適用されます.処理液ではなく
直接マウントインターフェース
ISO 5211 F03, F04 と F05マウントインターフェイスは,9 × 9 mm または 11 × 11 mm容許されるバルブ幹の高さは16mmまで.
オーダーする前に,弁のフレンズ,幹の寸法,マウントクリアランスおよび動作トルクを確認してください. 弁の名目直径だけでは最終的なアクチュエータ選択には不十分です.
電源と制御オプション
使用可能な電源は,12V DC,24V DC,24V AC,110V ACと220V AC制御オプションには,選択された電源と回路に応じてオン/オフ操作,中間位置停止および調節制御が含まれます.
制御機能は構成特異である.制御システムにアクチュエータを統合する前に,必要なコマンド信号,フィードバックの配置,配線を確認する.
仕様
| 性能パラメータ | |||||
| タイプ | DCL-02 | ||||
| パワー | DC24V | AC24V | AC110V | AC220V | DC12V |
| モーターパワー | 8W | 6W | 6W | 6W | 8W |
| 定位電流 | 0.7A | 1.3A | 0.3A | 0.15A | 1.6A |
| 標準時間/トルク | 15S/18Nm | ||||
| 任意の時間/トルク | 7S/9Nm 60S/18Nm | ||||
| ターニングアングルまたはターニング | 0・900 | ||||
| 利用可能な制御回路 | タイプG | タイプA,B | タイプA,B,E | ||
| 総重量 | 1.2kg | ||||
| 隔熱 抵抗 | 100MΩ/250VDC | 100MΩ/500VDC | |||
| ストレージクラスに耐える | 500VAC 1分 | 1500VAC 1分 | |||
| 保護クラス | IP67 | ||||
| 設置角度 | 3600どんな角度でも | ||||
| 電気インターフェース | 接続用7コアケーブル | ||||
| 環境温度 | -25°C+55°C | ||||
| フューズ | 2A | 3A | 1A | 1A | |
特徴
- 四半期ターン操作
- バルブ位置を確認するための2つの補助制限スイッチ
- 耐候性IP67とNEMA 4Xの硬い高圧鋳型アルミニウムハウジング
- 高出力,低慣性力を持つ換気のないモーター
- すべての金属の自動ロックギア列車,電源喪失後に最後の既知の位置に残ります
- バルブ位置指示器/平面指示器または凸方向指示器
- マニュアルオーバーライド
- 標準ISO5211 直接設置
- UL 429 と CSA C22 に準拠した CSA 認証2CEマーク
