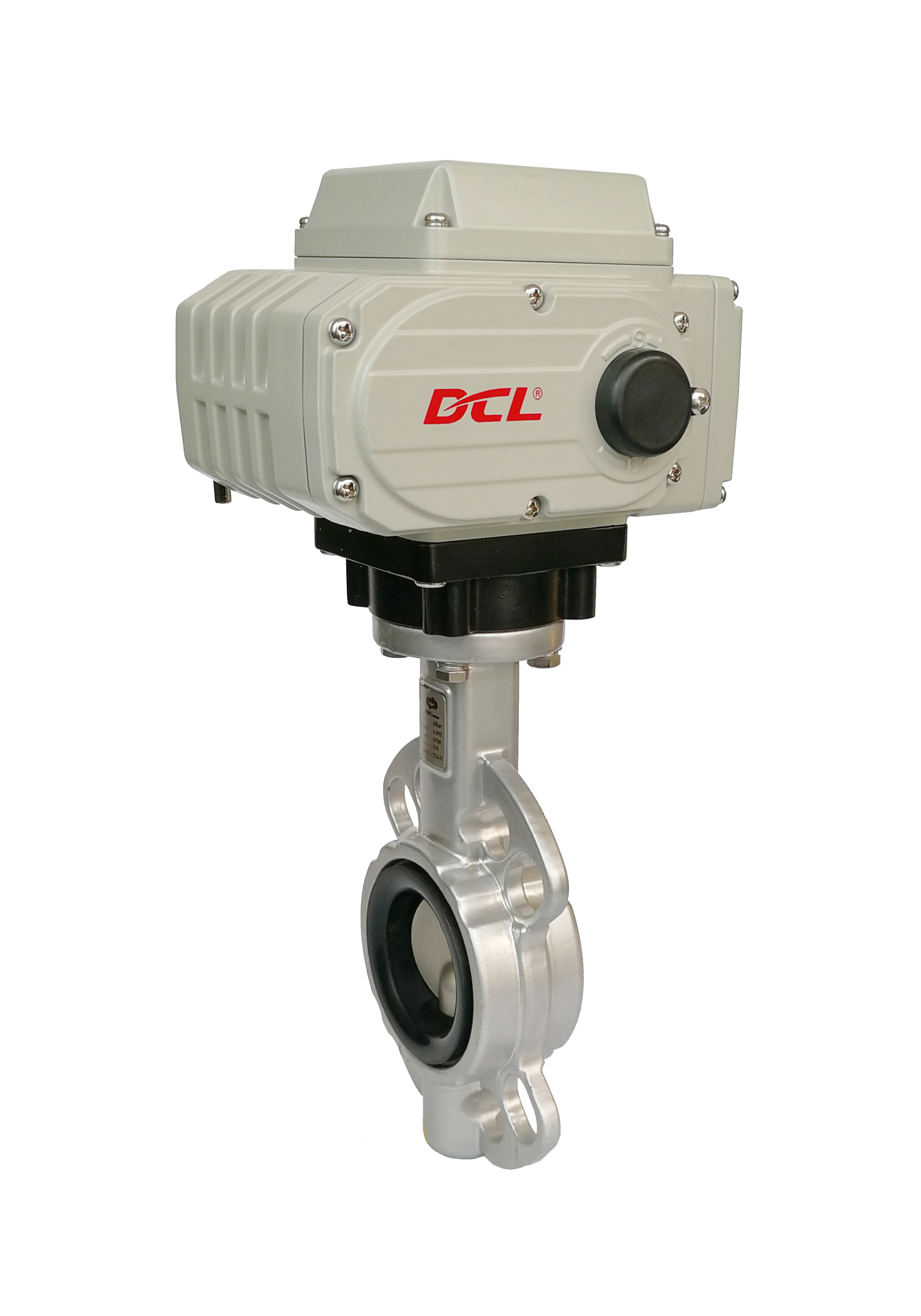

CSA DC24V 30S 100Nm 電気リミットコンパクトHVACバルブコントロールアクチュエータ

特徴

• 1/4回転操作、機械的リミット付き
• ボールバルブおよびバタフライバルブを自動化し、流量を調整または遮断
• オールブロンズ合金ウォームセクターギアは非常に耐久性があり、高トルク摩擦に耐性があります
• デューティレート80%で定格負荷全開・全閉サイクル10000回以上
• 限られたスペースに対応するコンパクトサイズ、耐候性IP67/タイプ4Xアルミニウム合金ハウジング
• 耐腐食性、頑丈なアルミニウム合金に熱融着ポリエステルコーティング
• オールメタルギアトレイン、セルフロックウォームギア
• バルブ位置の視覚的インジケーター
• 2つの電動リミットスイッチでバルブ位置を確認、追加ブレーキ不要
• アレンハンドルによる手動オーバーライド
• CSA認証/UL準拠/CEマーク/RoHS 3.0テスト済み
• 更新:DC12V電源モデルDCL-02、DCL-05、DCL-10、DCL-20がCSA認証を取得しました。
• 更新:DC24V電源モデルDCL-100/200/300がCSA認証を取得しました。

説明

DCLコンパクト電動アクチュエータは、HVAC水回路およびビルサービスにおけるバルブ自動化をサポートします。適切なサイズのボールバルブまたはバタフライバルブと組み合わせることで、オン/オフまたはモジュレーション操作を提供し、流量調整およびバルブ位置監視が必要なアプリケーションに対応します。温度制御および水力バランスは、バルブ、センサー、制御ロジックを含むシステム全体の設計に依存します。

位置フィードバック付きモジュレーション制御

中間バルブ位置決めが必要なアプリケーションでは、適用可能なDCLモジュレーション構成は4～20mA DC、1～5V DCまたは2～10V DCコマンドを受け入れ、4～20mA DC位置フィードバックを提供します。

標準タイプEモジュレーション範囲は、基本誤差が±1%以下、繰り返し誤差が≤1%と規定されています。これらの数値は、室温精度または水流量測定精度ではなく、アクチュエータの位置決め性能を表します。頻繁な移動を伴うアプリケーションでは、選択したモデルの動作デューティおよび許容スイッチング周波数の確認が必要です。

設置条件に対する環境保護

標準タイプE耐候性アクチュエータはIP67保護を提供し、IP68はオプションで利用可能、指定された周囲温度範囲は−25℃～+55℃です。屋内および屋外の設置は、これらの制限と実際の現場条件に対して評価する必要があります。

オプションのPTC結露防止ヒーターが適用可能な構成で利用可能です。これは、湿度の高い環境や温度変動のある場所での内部結露リスクの管理に役立ちます。ヒーターはバルブの動きとは独立して電力を必要とし、正しく設置されたケーブルエントリーまたはエンクロージャーシールを置き換えるものではありません。

認証とシステム統合

認証は、正確なアクチュエータモデル、電圧、構成に対して確認する必要があります。適用可能なCSA認証およびCE/RoHSサポートドキュメントは、すべてのバリアントをカバーすると仮定するのではなく、調達時に確認する必要があります。

統合する前に、バルブトルク、取り付け寸法、制御信号、フィードバック要件、および環境条件を確認してください。アナログ制御機能だけでは、特定のビルディングオートメーション通信プロトコルとの互換性は確立されません。

仕様
