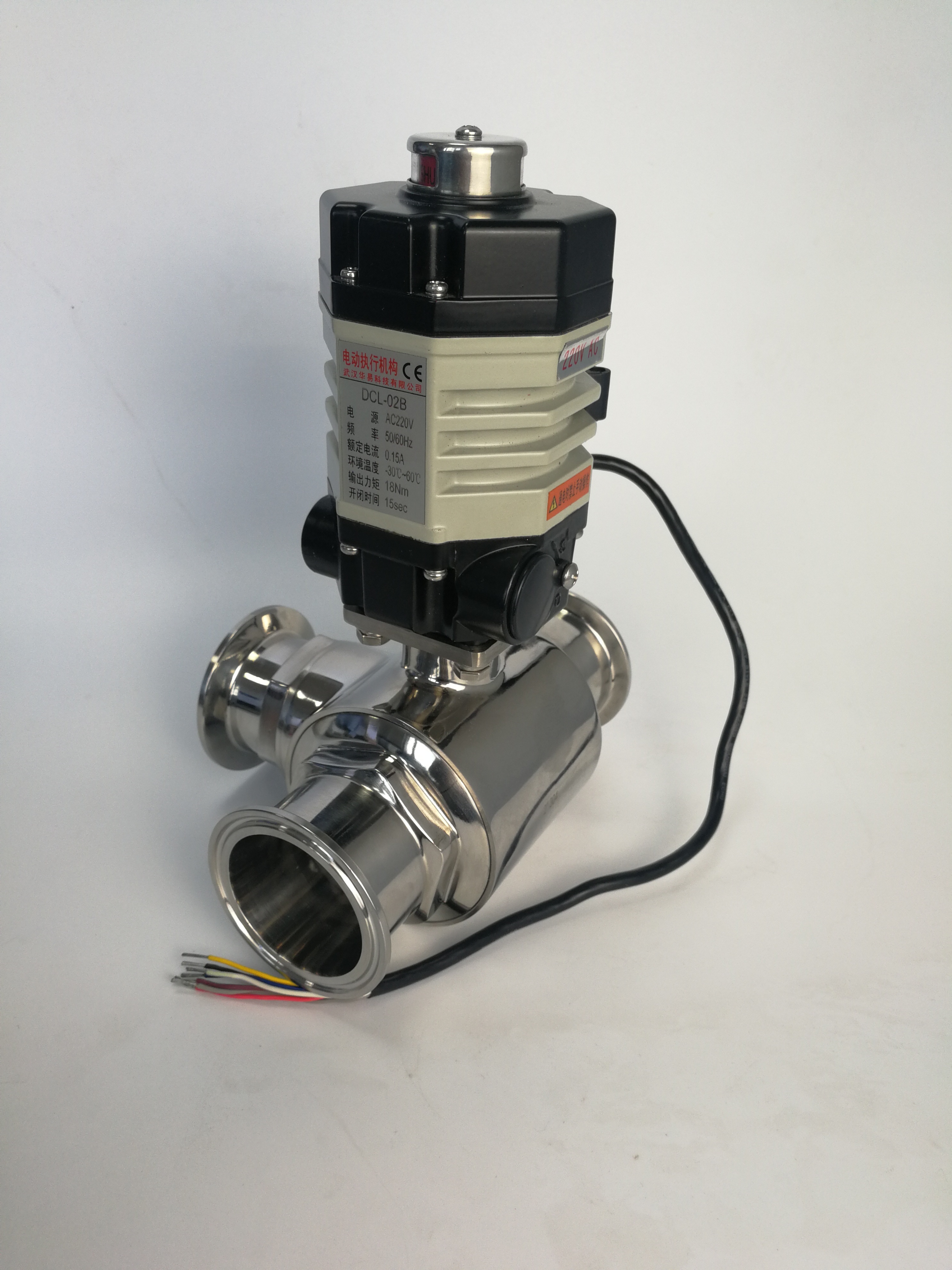

IP67 90° 18Nm/15S Quarter Turn DC24 Rotary Actuator
無料サンプルとクーポンについては、私に連絡してください。
whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。
x商品の詳細
| 標準の時間/トルク | 15s/18nm | オプションの時間/トルク | 7S/9NM 60S/18NM |
|---|---|---|---|
| 総重量 | 1.2kg | 電源 | 24VDC / 12VDC 選択可能 |
| モーターパワー | 8W | 周囲温度 | -25 ℃〜+55℃ / -13°F〜+131°F |
| 設置角度 | 360° | 保護グレード | IP67 NEMA4/4X |
製品の説明
DC rotary actuator / motor with permanent rotor / very low temperature rise
Description
The DCL-02G actuator is widely used in high-safety industrial environments where 24VDC or 12VDC low-voltage power ensures that field operators are protected from the risk of high-voltage electric shock. The motor utilizes rare-earth permanent magnets, which provide significantly stronger magnetism than conventional ferrite types—delivering higher torque in a more compact size. Its robust motor design effectively prevents common DC motor issues such as speed fluctuation under varying loads, ensuring stable operating speed, low vibration, and minimal temperature rise even under continuous duty.
All actuators are rigorously tested and certified by CSA in accordance with UL and CSA standards. In industries such as chemical and food & beverage, where precise flow control is essential, the DCL-02G’s high start frequency—up to 1200 operations per hour—achieves a world-leading performance level, fully meeting the demanding requirements of these applications.
Specification
| Performance Parameters | |||||
| Type | DCL-02 | DCL-MZZ(Multiple turns) | |||
| Power | DC24V | AC24V | AC110V | AC220V | DC24V |
| Motor Power | 8W | 6W | 6W | 6W | 20W |
| Rated Current | 0.7A | 1.3A | 0.3A | 0.15A | 1.1A |
| Standard Time/Torque | 15S/18Nm | 18Nm | |||
| Optional Time/Torque | 7S/9Nm 60S/18Nm | ||||
| Turning Angle or turns | 0～900 | 3r/min | |||
| Available Control Circuit | Type G | Type of A,B | Type of A,B ,E , | ||
| Total Weight | 1.2kg | ||||
| Insulating Resistance | 100MΩ/250VDC | 100MΩ/500VDC | 100MΩ/250VDC | ||
| Withstand Voltage Class | 500VAC 1 minute | 1500VAC 1 minute | 500VAC 1minute | ||
| Protection Class | IP67 | ||||
| Installation Angle | 3600 at any angle | ||||
| Electric Interface | 7-core cable for connection | ||||
| Ambient Temperature | -25～+55℃ | ||||
| Fuse | 2A | 3A | 1A | 1A | 2A |
Features
- Quarter turn standard, turning angle smaller than 360° optional
- Torque can be precisely setting within a certain range
- Heavy duty DC brush motor with lower temperature rise, longer life, provide high start torque and very small inertia force
- IP 68 watertight robust aluminum alloy enclosure, protection against dust and water
- Torque test control and over torque protection by current
- Two more limit switches to confirm valve position
- Self-locking when power off
- Strong gear train with soft nitriding metal gears
- Standard ISO5211 multi-flange installation
- CE marked/RoHS 3 tested/CSA listed
