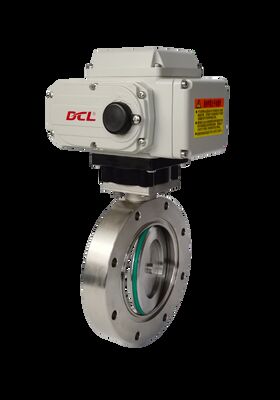

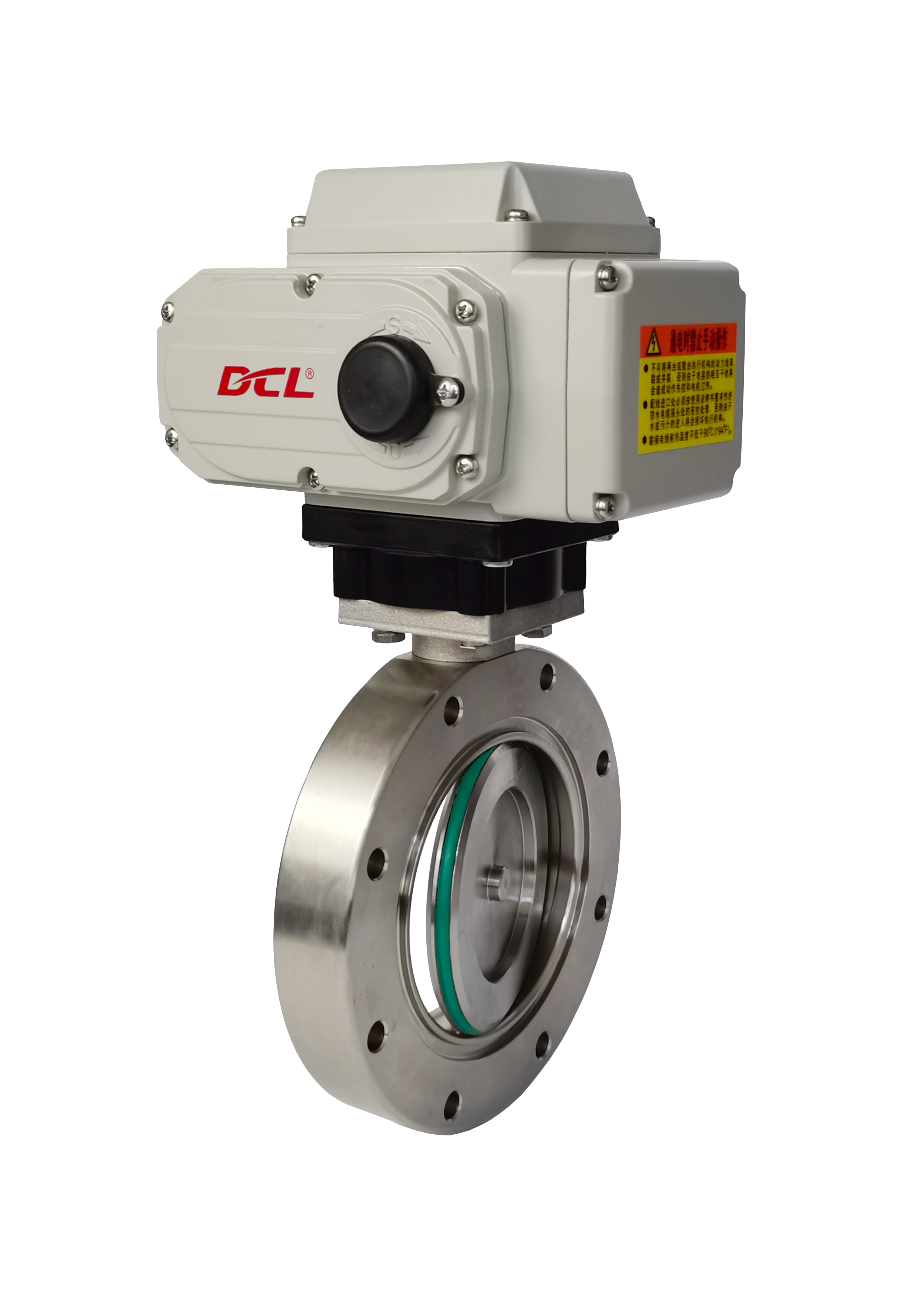

DCL スマート DC24V 70w 9.5kg 400Nm バルブアクチュエーター
商品の詳細
| アクション時間 | 15s/30s | 出力トルク | 0~400Nm |
|---|---|---|---|
| 入力信号 | 4-20MADC | 出力信号 | 4-20MADC |
| 電源 | 24VDC | 設置角度 | 360° |
| モーター出力 | 30W/70W | 総重量 | 4.5kg/9.5kg |
| 周囲温度 | -25 ℃〜+55℃ / -13°F〜+131°F | 保護グレード | IP67 NEMA4/4X |
| ハイライト | DC24Vのバルブアクチュエータ 400Nmのトルク,70w DC回転アクチュエータ 体重9.5kg,高トルクを持つスマートバルブアクチュエータ |
||
製品の説明
DCモーター付き回転アクチュエータ 減圧特性 0 時間 / 起動電流減少
特徴
- 特定の範囲内で正確に設定することができます
- 稀土物質 永久磁石ブラシモーター,完璧な強度,動作中に非常に低い温度上昇
- トークテスト制御と電流によるオーバートーク保護
- バルブ位置を確認するために,さらに2つの制限スイッチ
- 世界一流のEMC,100%合格 EFT,ESD,電波テスト
- 高湿度で高低温で安定した動作
- 耐水性 IP67 と NEMA 4X アルミ合金室 100% 水中試験
- 自動ロックするワームギア付きの金属の歯車
- アレン・レンチキーまたはハンドホイールによる手動のオーバーライド
- ISO5211 直接設置
- UL標準/CSAリスト/CEマーク/RoHS 3準拠
記述
DCLスマート電気アクチュエータのデッドバンドは完全に調節可能である.デッドバンドは入力制御信号に対するアクチュエータの感度を定義する.より小さなデッドバンドはより高い感度をもたらすが,,より高い感度が常に有益ではない.入力信号が外部の干渉によって容易に影響を受ける場合,より大きなデッドバンドは頻繁に誤発射を防ぐのに役立ちます.動作装置の使用寿命を延長し,運用安定性を向上させる対照的に,入力信号がきれいで高精度制御が必要な場合は,より小さなデッドバンドにより優れたパフォーマンスを提供します.
バルブ位置付け精度に影響を与えるもう一つの重要な要因は,ギアバックレッシュ,特にワームギアセットの加工精度です.私たちのSQEチームは 供給されたすべてのギアの品質を検証し,保証するために 専門試験機器を使用しますさらに,DCLは複数の独占設計機能と厳格な組み立てプロセス制御を適用し,異なる負荷条件下でギア振動をなくし,ノイズを最小限に抑える.この努力を通してDCLは中国産業におけるコンパクト電気アクチュエータの基準を定めた.
仕様
| 性能パラメータ | ||||
| タイプ | DCL-10GE | DCL-40GE | ||
|---|---|---|---|---|
| DC24V±10% | DC24V±10% | |||
| モーターパワー | 30W | 70W | ||
| 最大電流 | 3.3A | 1.8A | 8.9A | 6.6A |
| 行動する時間 | 15S | 30S | 15S | 30S |
| 出力トルク | 0~100Nm 選択可能 | 100~400Nm オプション | 100~600Nm オプション | |
| 総重量 | 4.5kg | 9.5kg | ||
| 入力信号 | 4×20mADC | |||
| 出力信号 | 4×20mADC | |||
| 基本的エラー | ± 1% 未満 | |||
| 相互 の 誤り | 1% 以上 | |||
| 死んだ空間 | 0.5~5.0%調整可能 | |||
| 減圧特性 | 0回 | |||
| アクチュエータで繰り返されるエラー | ≤1% | |||
| ターニングアングル | 0・900調節可能 | |||
| 隔熱 抵抗 | 100MΩ/250VDC | |||
| ストレージクラスに耐える | 500VAC 1分 | |||
| 保護クラス | IP67 | |||
| 設置角度 | 3600どんな角度でも | |||
| 電気インターフェース | 2つのG1/2ワット防熱ケーブルコネクタ,1つは電源線,1つは信号線 | |||
| 環境温度 | -25°C+55°C | |||
| 選択機能 | ヒーター/パッシブコンタクトスイッチ/ドーム表示 | |||
