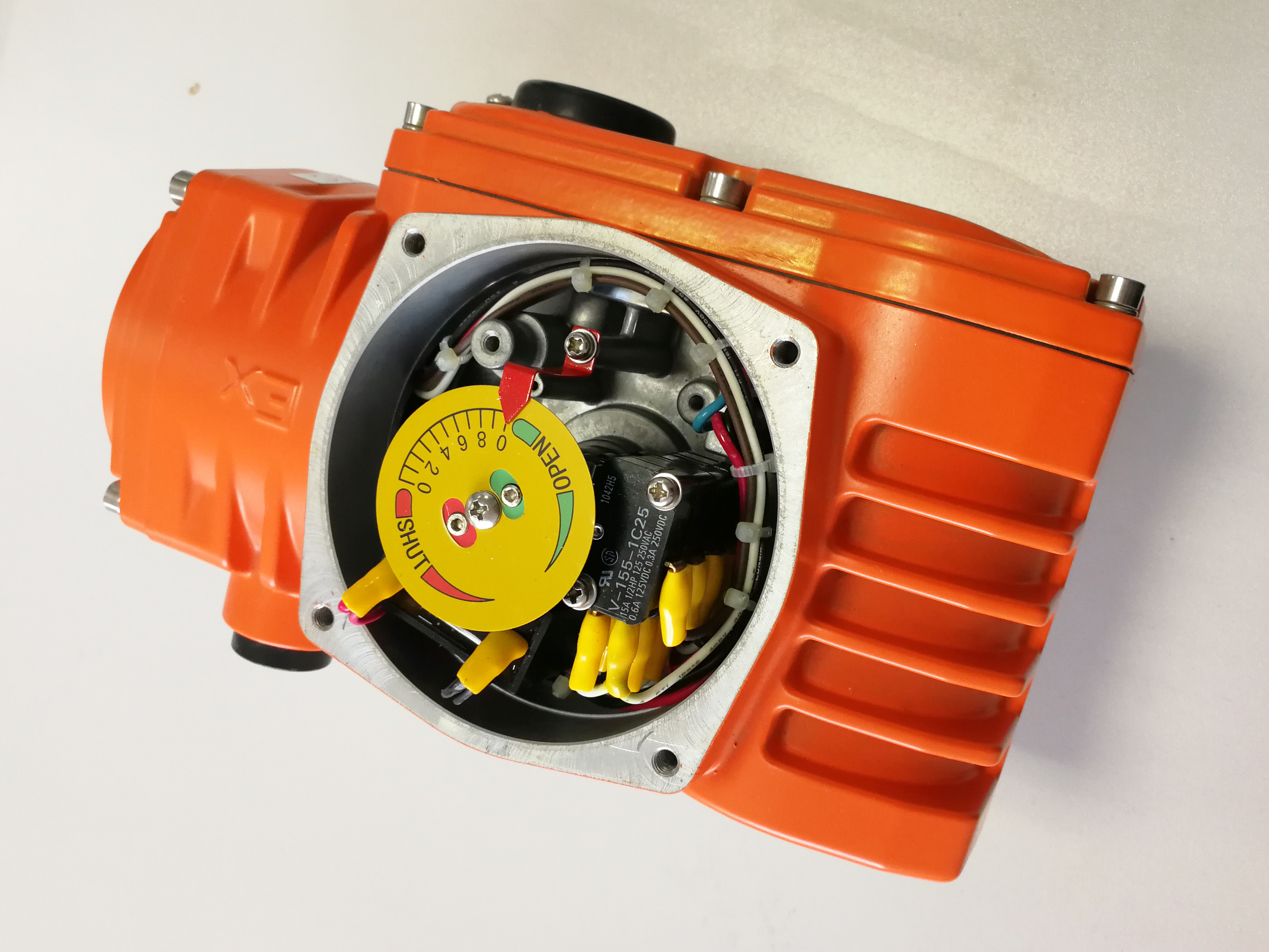

クォーターターン 30S 100Nm 90° CSA 防爆型電動アクチュエータ
商品の詳細
| 標準トルク | 100nmから600nm | 標準時 | 30〜45秒 |
|---|---|---|---|
| 総重量 | 5kg〜10kg | 電源 | 24VAC/110VAV/220VAC/380VAC/24VDC |
| モーター出力 | 15W〜90W | 周囲温度 | -25 ℃〜+55℃ / -13°F〜+131°F |
| 設置角度 | 360° | 密封の等級 | IP68 NEMA4X |
| ハイライト | クォーターターン 防爆アクチュエータ,90度電動アクチュエータ（保証付き）,100Nm CSA認証アクチュエータ |
||
製品の説明
DCL-Ex10 Ex20 寸法とパラメータ.pdf
過トルク保護小型パッケージ防爆電気アクチュエータ
特徴
- 機械的リミット付きの1/4回転操作
- 熱過負荷保護付きのヘビーデューティモーター
- 粉体塗装を施した堅牢なIP68/NEMA 4Xアルミニウム合金ハウジング
- ゾーンシステム用ExdIICT4およびディビジョンシステム用グループC、D T4の防爆グレード
- 過トルク保護が利用可能
- 凝縮防止ヒーターはオプション
- 標準ISO5211直接設置
- アレンレンチまたはハンドホイールによる手動オーバーライド
- CSA認証
説明
DCL防爆電気アクチュエータは、キャビティ内過トルク保護機能を統合できます。ドイツ製のディスクスプリングを採用しており、頻繁な圧縮下でも超長寿命と最小限の変形を特徴とし、過トルク設定が長期間の動作後も安定し、ドリフトしないようにします。
90%以上の爆発性ガス環境（炭鉱用途を除く）に適しており、このアクチュエータは難燃性モーターと電子部品を備えています。すべての嵌合面の機械加工精度は、サプライヤー側の厳格な管理と検査の対象となり、内部の火花を封じ込めるのに十分な狭さの防炎ギャップを保証します。そのアルミニウムハウジングは、標準の電気アクチュエータよりも高トン数の設備を使用してダイキャストされており、より高密度の構造で、はるかに大きな爆発圧に耐えることができます。
このアクチュエータは、危険場所のゾーン分類とディビジョン分類の両方のシステムに準拠し、ULおよびCSA規格に従ってCSA試験に合格しています。
仕様：
| タイプ | Ex05E | Ex10E | Ex20E | Ex40E | Ex60E |
| 電源 | AC110V/AC220V | ||||
| 出力トルク | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm |
| 動作時間 | 20秒 | 30秒 | 30秒 | 30秒 | 45秒 |
| 回転角度 | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| モーター出力 | 10W | 25W | 40W | 90W | 90W |
| 定格電流 | 0.24/0.15A | 0.57/0.30A | 0.63/0.35A | 1.12/0.64A | 1.18/0.67A |
| 総重量 | 3.0kg | 5.0kg | 5.5kg | 9.5kg | 10.0kg |
| 入力信号 | 4-20mADC、1-5VDC、2-10VDC | ||||
| 出力信号 | 4-20mADC | ||||
| 基本誤差 | ±1%以下 | ||||
| 往復誤差 | 1%以下 | ||||
| デッドスペース | 0.5%-5.0%調整可能 | ||||
| 減衰特性 | 0回 | ||||
| アクチュエータの繰り返し誤差 | ≤1% | ||||
| 絶縁抵抗 | 100MΩ/500VDC | ||||
| 耐電圧クラス | 1500VAC 1分 | ||||
| 保護クラス | IP68 | ||||
| 防爆グレード | Exd II CT4Gb | ||||
| 設置角度 | 360°あらゆる角度 | ||||
| 電気インターフェース |
2-M20*1.5防爆プラグ、クライアントは対応する防爆ケーブルコネクタを取り付ける必要があります ケーブルを選択して使用する場合。 |
||||
| 周囲温度 | -20℃~+60℃ | ||||
| オプション機能 | 過トルクプロテクター/除湿ヒーター/パッシブ接点スイッチ | ||||
| 備考 | その他の入力または出力信号が必要な場合は、注文書に明記してください。 | ||||
