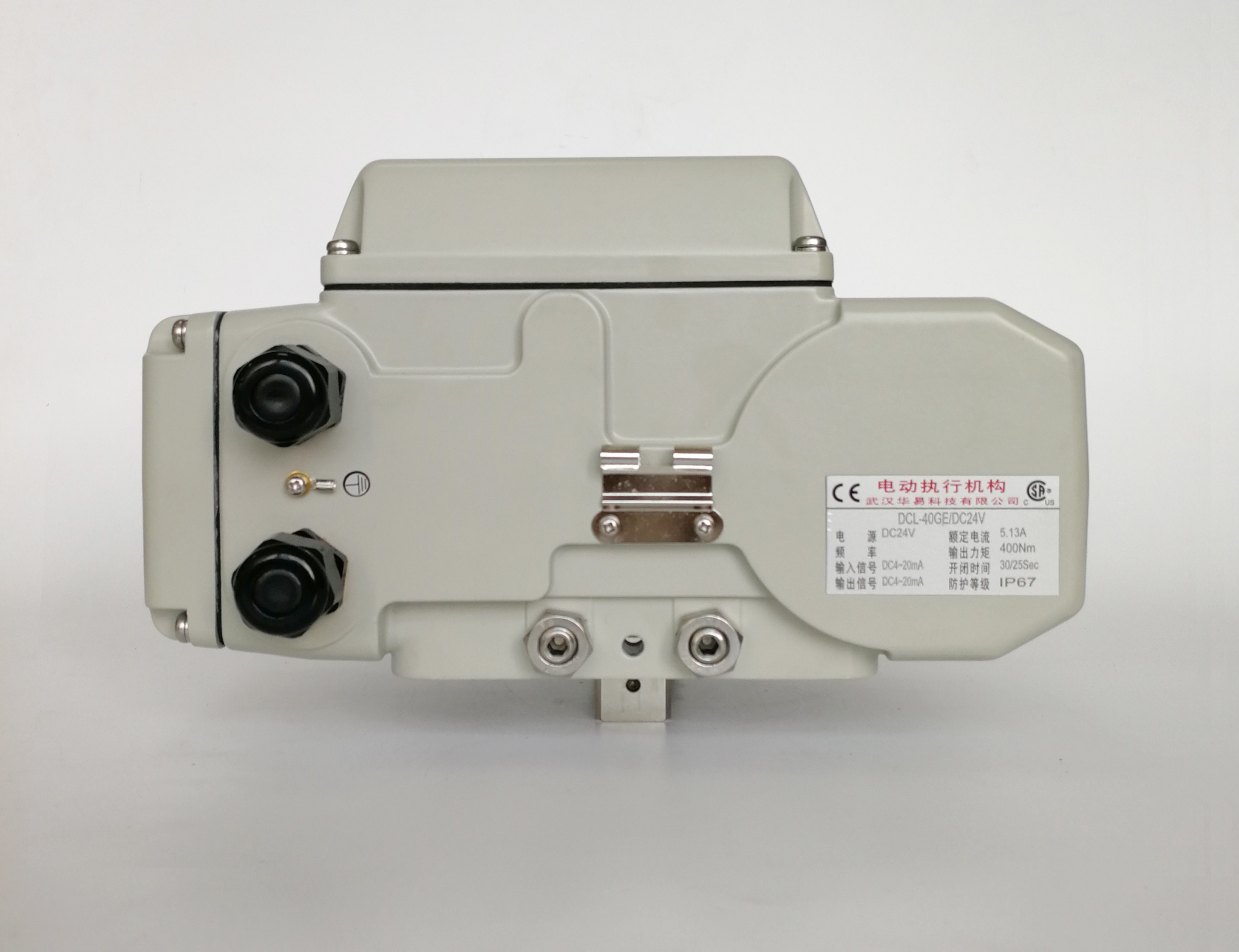

100Nm 調節可能 360° 4~20mA IP67 24V DC モーター付き回転アクチュエータ
無料サンプルとクーポンについては、私に連絡してください。
whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。
x商品の詳細
| 名前 | DC電動ロータリーアクチュエータ | 特徴 | 熱積み過ぎの保護 |
|---|---|---|---|
| 電源 | 24VDC | 設置角度 | 360° |
| モーター出力 | 30W/70W | 周囲温度 | -25 ℃〜+55℃ / -13°F〜+131°F |
| タイプ | 1/4回転アクチュエータ | 防水 | 耐候性 IP67 電動アクチュエータ |
| ハイライト | 100Nm DC回転アクチュエータ,360°調節可能なモーター動力装置,IP67 防水回転アクチュエータ |
||
製品の説明
F種絶縁モーター/熱過負荷保護付きDC電動ロータリーアクチュエータ
説明
すべてのDCL電動アクチュエータには、特殊配合の銅合金ウォームギアが装備されています。表面に銅メッキのみを施した従来のギアとは異なり、DCLのウォームギアは青銅合金全体から作られたワンピース鋳造品です。この一体設計により、全体の構造強度と耐摩耗性が大幅に向上します。
電動アクチュエータでは、最終段のウォームギアまたは平歯車が最も脆弱なコンポーネントであることが一般的です。出力シャフトに直接接続されており、最大のトルクと摩擦に耐えるため、その耐久性がアクチュエータの耐用年数を直接決定します。この重要な点に対処するため、DCLは長半径の大型ウォームギアを設計しました。この設計は、同じトルク負荷の下で各ギア歯にかかる力を効果的に低減し、フルブロンズ合金構造と組み合わせることで、優れた信頼性と長寿命を実現します。
さらに、ギアの振れは、伝達ノイズと機械的寿命の両方に大きな影響を与えます。DCLの専任サプライヤー品質エンジニアリング（SQE）チームは、すべてのコンポーネントに対して厳格な受入品質管理を実施しています。ハウジングカバー、ベアリング、ギア、電子部品はすべて、倉庫入れ前に徹底的な検査を受け、DCL電動アクチュエータの全範囲にわたって一貫した性能と長期的な耐久性を保証します。
仕様:
| 性能パラメータ | ||||
| タイプ | DCL-10GE | DCL-40GE | ||
| DC24V±10% | DC24V±10% | |||
| モーター出力 | 30W | 70W | ||
| 最大電流 | 3.3A | 1.8A | 8.9A | 6.6A |
| 作動時間 | 15S | 30S | 15S | 30S |
| 出力トルク | 0〜100Nm オプション | 100〜400Nm オプション | 100〜600Nm オプション | |
| 総重量 | 4.5kg | 9.5kg | ||
| 入力信号 | 4〜20mADC | |||
| 出力信号 | 4〜20mADC | |||
| 基本誤差 | ±1%以下 | |||
| 往復誤差 | 1%以下 | |||
| デッドスペース | 0.5〜5.0%調整可能 | |||
| ダンピング特性 | 0回 | |||
| アクチュエータの繰り返し誤差 | ≤1% | |||
| 回転角度 | 0〜900調整可能 | |||
| 絶縁抵抗 | 100MΩ/250VDC | |||
| 耐電圧クラス | 500VAC 1分 | |||
| 保護クラス | IP67 | |||
| 取り付け角度 | 3600任意の角度 | |||
| 電気インターフェース | 2つのG1/2防水ケーブルコネクタ、1つは電源ライン用、もう1つは信号ライン用 | |||
| 周囲温度 | -25〜+55℃ | |||
| オプション機能 | ヒーター/パッシブ接点スイッチ/ドームインジケータ | |||
特徴
- 24VDC電源で変調されるクォーターターン操作
- トルクは一定範囲内で正確に設定可能
- 1つのスマートコントロールパックで切り替え可能なマルチ入力信号
- 標準装備の連続出力位置監視信号による自動キャリブレーション
- ヘビーデューティDCブラシレスモーター、低温上昇、長寿命、高始動トルクと非常に小さい慣性力を提供
- トルクテスト制御と電流による過トルク保護
- 耐候性IP67頑丈なアルミニウム合金エンクロージャー、ほこりや水からの保護
- すべて金属ギアとセルフロックウォームギア
- ISO5211直接取り付け
- UL規格/CSA認証/CEマーク/RoHS 3準拠
