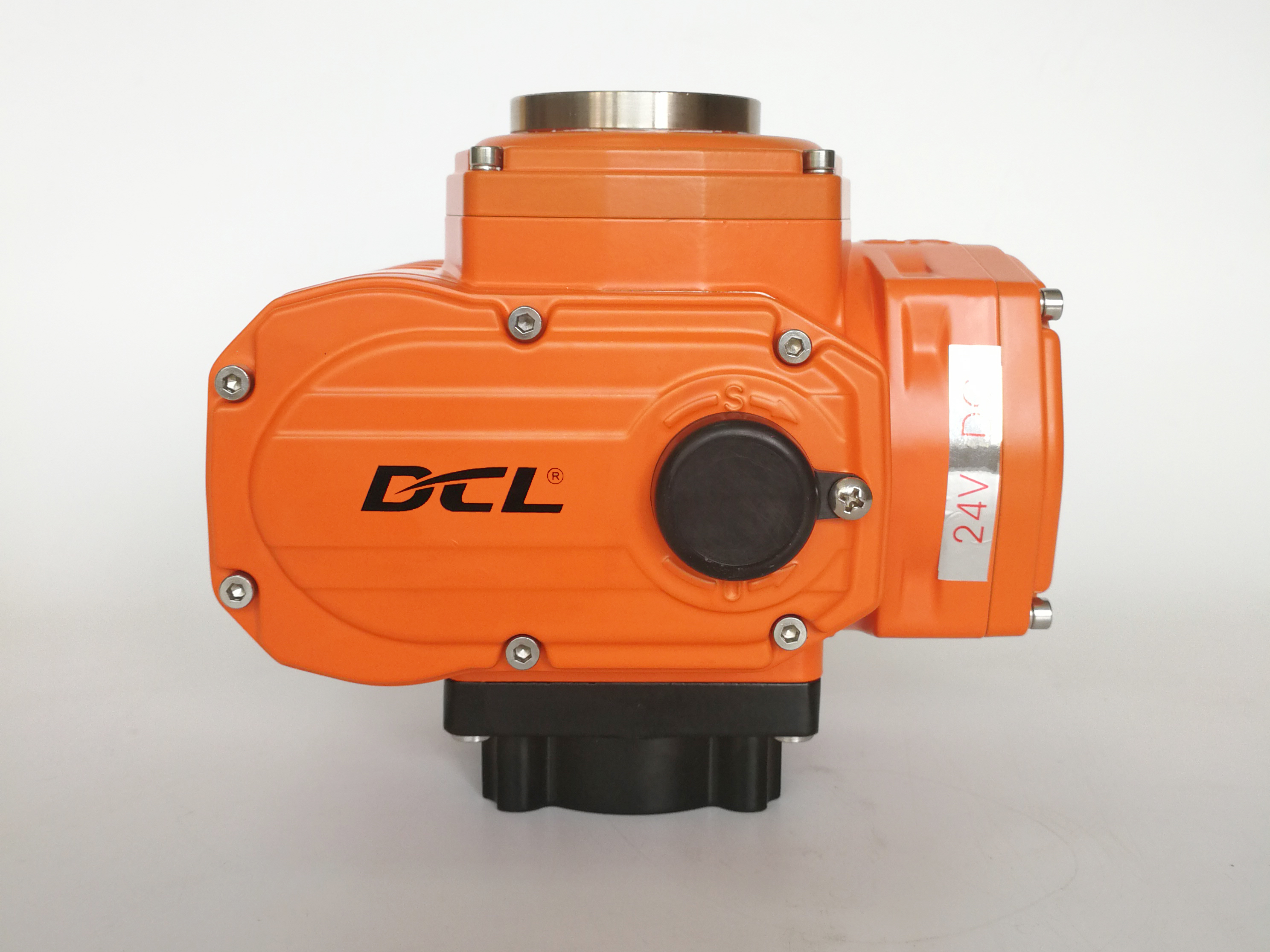

クォーターターン 400Nm AC380V CSA 防爆電動アクチュエータ
商品の詳細
| 標準トルク | 100nmから600nm | 標準時 | 30〜45秒 |
|---|---|---|---|
| 最低注文数量 | 5kg〜10kg | 電源 | 24VAC/110VAV/220VAC/380VAC/24VDC |
| モーター出力 | 15W〜90W | 周囲温度 | -25 ℃〜+55℃ / -13°F〜+131°F |
| 設置角度 | 360° | 密封の等級 | IP68 NEMA4X |
| ハイライト | クォーターターン 防爆アクチュエータ,400Nm 防爆電気アクチュエータ,AC380V CSA認証電動アクチュエータ |
||
製品の説明
DCL-Ex10 Ex20 寸法とパラメータ.pdf
過トルク保護 小型防爆電動アクチュエータ
特徴
- 機械的リミット付きクォーターターン操作
- 過負荷保護付きヘビーデューティモーター
- 粉体塗装された頑丈なIP68/NEMA 4Xアルミニウム合金ハウジング
- ゾーンシステム用防爆等級ExdIICT4、ディビジョンシステム用グループC、D T4
- 過トルク保護が利用可能
- 結露防止ヒーターはオプション
- 標準ISO5211直接取り付け
- 六角レンチまたはハンドホイールによる手動オーバーライド
- CSA認証
説明
DCL防爆電動アクチュエータはオプションの統合過トルク保護システムを備えています。優れた耐疲労性と最小限の変形で知られるドイツ製高品質ディスクスプリングを使用することで、過トルク設定は数百万回のサイクル後でも安定しておりドリフトしません。爆発性ガス環境の
90%に対応（地下鉱山を除く）するように設計されており、これらのアクチュエータには難燃性モーターと電子部品が組み込まれています。すべての嵌合面は厳格な精密加工と検査を受け、火炎ギャップが内部の火花を確実に封じ込めます。さらに、アルミニウム筐体は高トン数ダイカスト装置を使用して製造されており、標準アクチュエータよりも大幅に高い爆発圧力に耐える、はるかに高密度の結晶構造を実現しています。完全に
CSA認証済みで、UL/CSA規格に準拠しており、危険場所のゾーンおよびディビジョン分類システムの両方に適合します。仕様:
タイプ
| Ex05E | Ex10E | Ex20E | Ex40E | Ex60E | 電源 |
| AC110V/AC220V | 出力トルク | ||||
| 50Nm | 100Nm | 200Nm | 400Nm | 600Nm | 作動時間 |
| 20S | 30S | 45S | 45S | 45S | 回転角度 |
| 0-90度 | モーター出力 | モーター出力 | モーター出力 | モーター出力 | モーター出力 |
| 10W | 25W | 40W | 90W | 定格電流 | 定格電流 |
| 0.24/0.15A | 0.57/0.30A | 0.63/0.35A | 1.12/0.64A | 1.18/0.67A | 総重量 |
| 3.0kg | 5.0kg | 5.5kg | 9.5kg | 10.0kg | 入力信号 |
| 4-20mADC,1-5VDC,2-10VDC | 出力信号 | ||||
| 4-20mADC | 基本誤差 | ||||
| ±1%以下 | 往復誤差 | ||||
| 1%以下 | デッドスペース | ||||
| 0.5%-5.0%調整可能 | ダンピング特性 | ||||
| 0回 | アクチュエータの繰り返し誤差 | ||||
| ≤1% | 絶縁抵抗 | ||||
| 100MΩ/500VDC | 耐電圧クラス | ||||
| 1500VAC 1分間 | 保護クラス | ||||
| IP68 | 防爆等級 | ||||
| Exd II CT4Gb | 取り付け角度 | ||||
| 360度任意角度 | 電気インターフェース | ||||
| 2-M20*1.5防爆プラグ、クライアントは選択したケーブルに応じて、使用時に対応する防爆ケーブルコネクタを取り付ける必要があります。 |
周囲温度 -20℃～+60℃ |
||||
| オプション機能 | 過トルクプロテクター/除湿ヒーター/パッシブ接点スイッチ | ||||
| 備考 | その他の入力または出力信号が必要な場合は、注文時に指定してください。 | ||||
