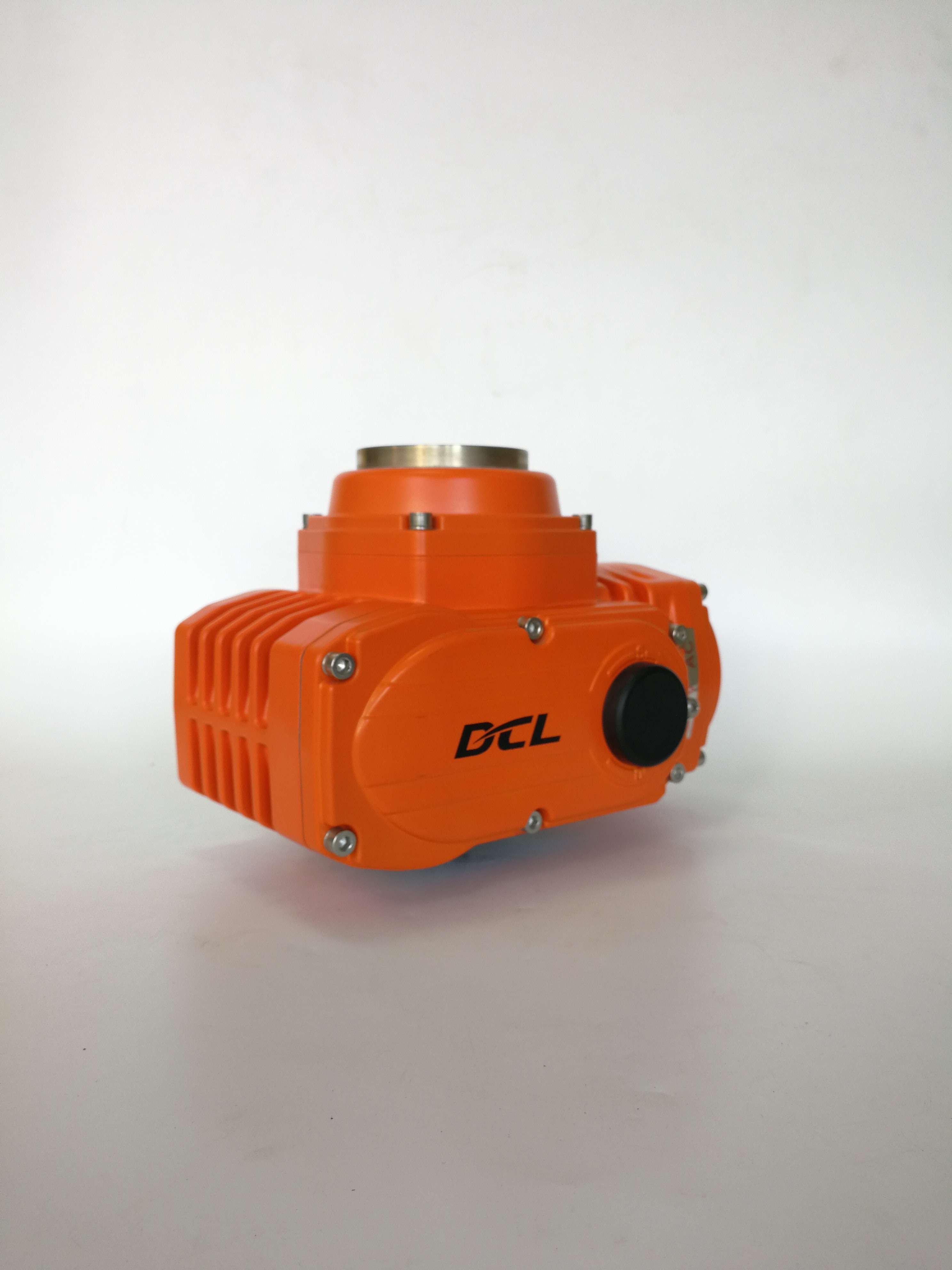

30S 200Nm 90° CSA ATEX 防爆電動アクチュエーター
商品の詳細
| 標準トルク | 100nmから600nm | 標準時 | 30〜45秒 |
|---|---|---|---|
| 最低注文数量 | 5kg〜10kg | 電源 | 24VAC/110VAV/220VAC/380VAC/24VDC |
| モーター出力 | 15W〜90W | 周囲温度 | -25 ℃〜+55℃ / -13°F〜+131°F |
| 設置角度 | 360° | 密封の等級 | IP68 NEMA4X |
| ハイライト | 90°防爆電動アクチュエータ、200Nm ATEX 電動アクチュエータ、CSA 認定 1/4 回転アクチュエータ,200Nm ATEX electric actuator,CSA certified quarter turn actuator |
||
製品の説明
DCL-Ex10 Ex20 寸法とパラメータ.pdf
超トルク保護 小型パック式 防爆電気アクチュエータ
特徴
- 機械的な制限付きの四半期ターン操作
- 熱過負荷保護付きの重用モーター
- 耐久性高いIP68/NEMA 4X アルミ合金付きのホイスリング
- ゾーンシステムではExdIICT4級,ディビジョンシステムではグループC,D T4級
- オーバートルク保護は利用可能
- アンチコンデンサシオンヒーターはオプション
- 標準ISO5211 直接設置
- アレン・レンチキーまたはハンドホイールによる手動のオーバーライド
- CSA認証
記述
DCL 防爆電気アクチュエータは,内部 トーク過剰保護機能で装備できます.この設計は,ドイツ製のディスクスプリングを使用します.長い使用寿命と繰り返し圧縮下での最小限の変形で知られています安定したオーバートルク設定を維持し,長期間の動作中に調整漂移を防ぐのに役立ちます.
石炭鉱業以外の爆発性ガス環境の90%以上に適したアクチュエータには,炎阻害モーターと電子部品が組み込まれています.すべての交配表面は厳格に制御され,正確な加工と狭い防火クリアランスを確保するためにサプライヤー段階で検査されています内部の火花を閉じ込めるのに役立ちます
アルミニウムホイスは,標準の電動動装置よりも大きなトンネルの装置を用いて鋳造されている.より密度が高い,より強い構造で,内部の爆発圧がかなり高い状態に耐えられる.
動作装置は UL と CSA 規格に従って CSA 試験に合格し,危険な場所のためのゾーン分類とディビジョン分類の両方のシステムに適合しています.
仕様:
| タイプ | Ex05E | エクス10E | エクス20E | エクス40E | エクス60E |
| パワー | AC110V/AC220V | ||||
| 出力トルク | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm |
| 演じる時間 | 20S | 30S | 30S | 30S | 45S |
| ターニングアングル | 0~90° | 0~90° | 0~90° | 0~90° | 0~90° |
| モーターパワー | 10W | 25W | 40W | 90W | 90W |
| 定位電流 | 0.24/0.15A | 0.57/0.30A | 0.63/0.35A | 1.12/0.64A | 1.18/0.67A |
| 総重量 | 3.0kg | 5.0kg | 5.5kg | 9.5kg | 10.0kg |
| 入力信号 | 4-20mADC,1-5VDC,2-10VDC | ||||
| 出力 シングル | 4-20mADC | ||||
| 基本的エラー | ± 1% 未満 | ||||
| 相互 の 誤り | 1%以下 | ||||
| 死んだ空間 | 0. 5%~5.0% 調整可能 | ||||
| 減圧特性 | 0回 | ||||
| アクチュエータで繰り返されるエラー | ≤1% | ||||
| 隔熱 抵抗 | 100MΩ/500VDC | ||||
| ストレージクラスに耐える | 1500VAC 1分 | ||||
| 保護クラス | IP68 | ||||
| 防爆グレード | EXD II CT4Gb について | ||||
| 設置角度 | 360° 任意の角度で | ||||
| 電気インターフェース |
2-M20*1.5 防爆プラグ,お客様は対応する防爆ケーブルコネクタを設置する必要があります 選択したケーブルに従って使用する場合 |
||||
| 環境温度 | -20°C~+60°C | ||||
| 選択機能 | 超トルク保護器/脱湿ヒーター/受動コンタクトスイッチ | ||||
| コメント | 他の入力または出力信号は,購入注文で指定してください. | ||||
