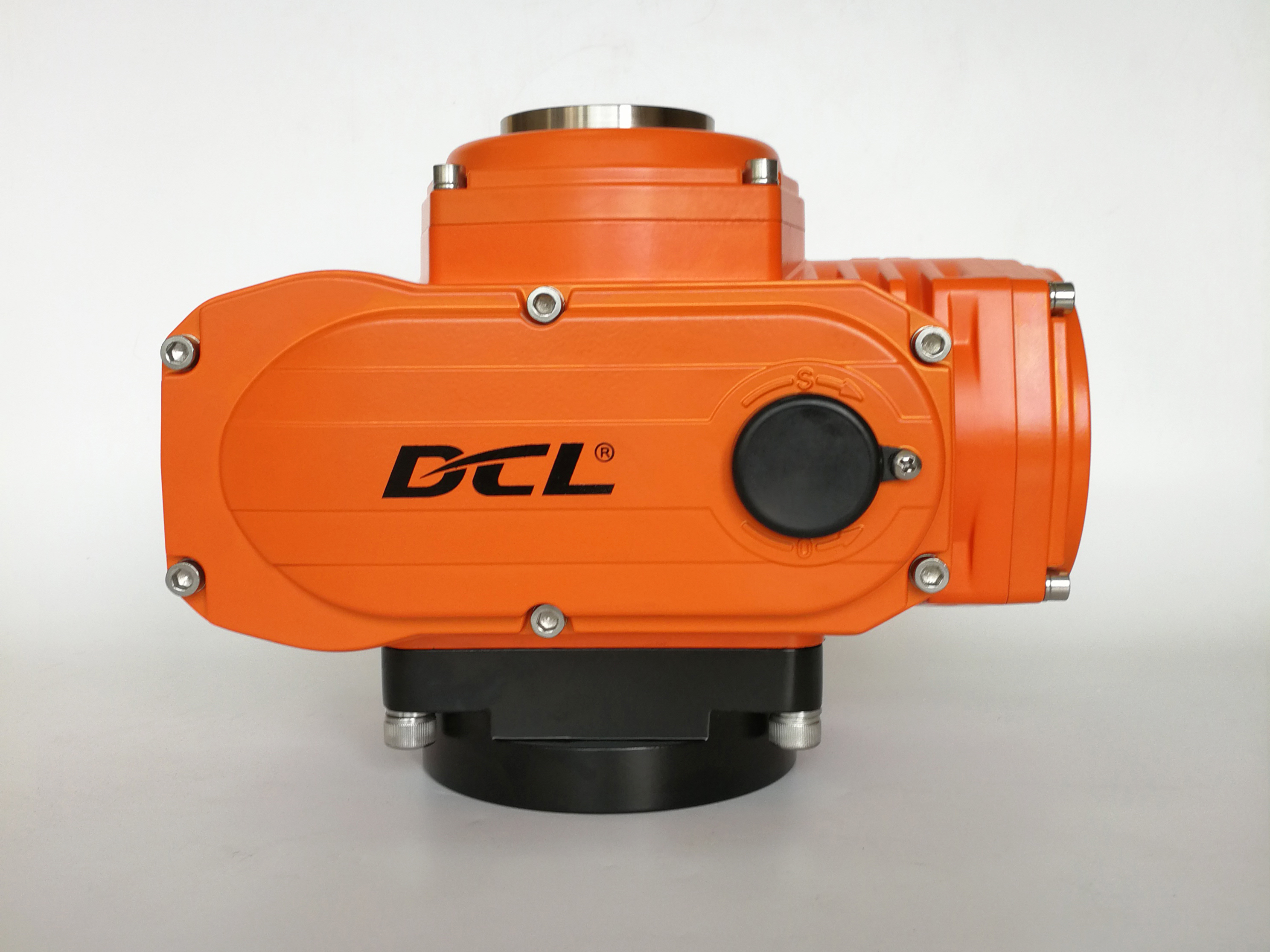

600Nm AC380V CSA ATEX CE クォーターターン 防爆電気アクチュエーター
商品の詳細
| 標準トルク | 100nmから600nm | 標準時 | 30〜45秒 |
|---|---|---|---|
| 最低注文数量 | 5kg〜10kg | 電源 | 24VAC/110VAV/220VAC/380VAC/24VDC |
| モーター出力 | 15W〜90W | 周囲温度 | -25 ℃〜+55℃ / -13°F〜+131°F |
| 設置角度 | 360° | 密封の等級 | IP68 NEMA4X |
| ハイライト | 600Nm 防爆電気アクチュエータ ATEX CE 認証の電気アクチュエータ クォーターターン 防爆アクチュエータ,ATEX CE certified electric actuator,quarter turn explosion proof actuator |
||
製品の説明
DCL-Ex10 Ex20 の寸法とパラメータ.pdf
オーバートルク保護小型パッケージ防爆電動アクチュエータ
特徴
- 機械的制限付きの 4 分の 1 回転動作
- 熱過負荷保護機能を備えた高耐久モーター
- 粉体塗装を施した頑丈な IP68/NEMA 4X アルミニウム合金ハウジング
- ゾーンシステムの場合は防爆グレード ExdIICT4、ディビジョンシステムの場合はグループ C、D T4
- オーバートルク保護機能あり
- 結露防止ヒーターはオプションです
- 標準 ISO5211 直接取り付け
- 六角レンチまたはハンドルによる手動操作
- CSA認証
説明
DCL 防爆電動アクチュエータには、オプションの統合型過トルク保護システムが組み込まれています。危険な配管バルブが媒体の結晶化や異物による詰まりを経験すると、パイプラインのトルクが事前に設定された臨界限界に向かって急速に上昇します。トルクスイッチは、バルブステムのせん断を防止し、内部ギア駆動装置を過負荷損傷から保護するために、電源回路を即座にオフにします。。同時に、高感度の PTC 過熱保護装置が電気モーター巻線内に直接埋め込まれています。。予期せぬモーターの停止により温度が 105°C に達した場合、ループは自動的に切断され、風の温度が 80 ～ 90°C に戻ると回復し、信頼できる電気的および機械的バリアを形成します。。
炭鉱以外の爆発性ガスや粉塵環境向けに設計されたこれらのユニットは、爆発性雰囲気要件の 90% 以上を満たします。。物理的発生源からの火炎漏れを排除するために、電気モーターのキャビティ、電子部品のキャビティ、および接続キャビティはすべて、耐燃性の接合部に適合する正確な丸い縫い代を使用して、厳格な Exd 規格に基づいて製造されています。。耐圧接合部のギャップと幅を厳密に最適化することにより、頑丈なダイカスト アルミニウム合金エンクロージャは、損傷を受けることなく内部爆発によって引き起こされる激しい高圧に安全に耐え、内部火花の絶対的な封じ込めを保証します。。 IP68 保護クラス認定を誇るこれらのアクチュエータは、完全な北米 CSA 認定 (ANSI/UL 60079-1 および CSA C22.2 No.30 に準拠) を取得しており、クラス I、ディビジョン 1 およびクラス I、ゾーン 1 危険場所のディビジョンおよびゾーン分類フレームワークの両方をシームレスに満たしています。。
仕様：
| タイプ | Ex05E | Ex10E | Ex20E | Ex40E | Ex60E |
| 力 | AC110V/AC220V | ||||
| 出力トルク | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm |
| 演技時間 | 20代 | 30代 | 30代 | 30代 | 45S |
| 回転角度 | 0～90° | 0～90° | 0～90° | 0～90° | 0～90° |
| モーター出力 | 10W | 25W | 40W | 90W | 90W |
| 定格電流 | 0.24/0.15A | 0.57/0.30A | 0.63/0.35A | 1.12/0.64A | 1.18/0.67A |
| 総重量 | 3.0kg | 5.0kg | 5.5kg | 9.5kg | 10.0kg |
| 入力信号 | DC4～20mA、DC1～5V、DC2～10V | ||||
| 出力信号 | 4-20mADC | ||||
| 基本的なエラー | ±1%以内 | ||||
| 往復エラー | 1%以下 | ||||
| デッドスペース | 0.5%-5.0%調整可能 | ||||
| 減衰特性 | 0回 | ||||
| アクチュエータの繰り返しエラー | 1%以下 | ||||
| 絶縁抵抗 | 100MΩ/DC500V | ||||
| 耐電圧クラス | AC1500V 1分間 | ||||
| 保護クラス | IP68 | ||||
| 防爆グレード | Exd II CT4Gb | ||||
| 設置角度 | 360°どの角度でも | ||||
| 電気インターフェース |
2-M20 * 1.5 防爆プラグ、クライアントは対応する防爆ケーブル コネクタを取り付ける必要があります 選択したケーブルに従って使用する場合。 |
||||
| 周囲温度 | -20℃～+60℃ | ||||
| オプション機能 | オーバートルクプロテクター/除湿ヒーター/パッシブ接点スイッチ | ||||
| 述べる | その他の入力信号または出力信号が必要な場合は、注文時に指定してください。 | ||||
