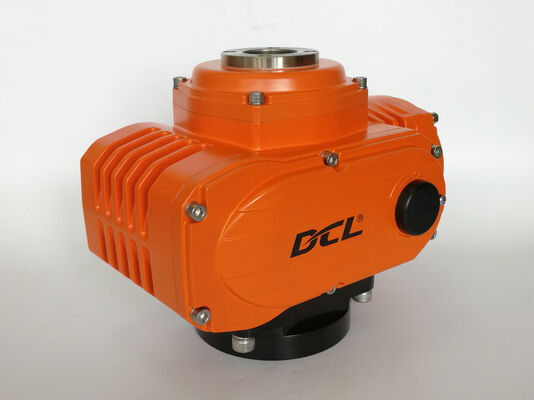

400Nm 30S AC380V Exd II CT4Gb IP68 防爆クォーターターン電動アクチュエーター
商品の詳細
| 標準トルク | 100nmから600nm | 標準時 | 30〜45秒 |
|---|---|---|---|
| 最低注文数量 | 5kg〜10kg | 電源 | 24VAC/110VAV/220VAC/380VAC/24VDC |
| モーター出力 | 15W〜90W | 周囲温度 | -25 ℃〜+55℃ / -13°F〜+131°F |
| 設置角度 | 360° | 密封の等級 | IP68 NEMA4X |
| ハイライト | 400Nm 防爆電動アクチュエータ、AC380V 1/4 回転アクチュエータ、Exd II CT4Gb IP68 アクチュエータ,AC380V quarter turn actuator,Exd II CT4Gb IP68 actuator |
||
製品の説明
特徴
- 機械的制限付きの 4 分の 1 回転動作
- 熱過負荷保護機能を備えた高耐久モーター
- 粉体塗装を施した頑丈な IP68/NEMA 4X アルミニウム合金ハウジング
- ゾーンシステムの場合は防爆グレード ExdIICT4、ディビジョンシステムの場合はグループ C、D T4
- オーバートルク保護機能あり
- 結露防止ヒーターはオプションです
- 標準 ISO5211 直接取り付け
- 六角レンチまたはハンドルによる手動操作
- CSA認証
- 追記：DC12V電源モデルDCL-Ex05、DCL-Ex10、DCL-Ex20がCSA認証を取得しました。
説明
DCL 防爆シリーズ電動アクチュエータは、オプションの統合型過トルク保護機構を備えています。危険なパイプラインバルブが深刻な媒体の結晶化や詰まりに遭遇した場合、内蔵のトルクスイッチがミリ秒レベルの応答を実現して電源回路を即座に切断し、バルブステムのせん断を防ぎ、内部の機械式トランスミッションコンポーネントを過負荷破壊から保護します。この装置は、モーター巻線の奥深くに埋め込まれた 105°C PTC 過熱保護装置と連携して、複雑なパイプライン負荷の下でも優れた電気的安定性を維持し、モーターの焼損によって引き起こされる隠れた危険を根絶します。
90% 以上の潜在的な爆発性ガスや粉塵環境 (地下炭鉱を除く) に対応するように設計されたこのシリーズは、プレミアム Exd 耐圧防爆エンクロージャ設計を採用しています。堅牢なダイカストアルミニウム合金ハウジングの電気キャビティと接続キャビティには、厳密な精密機械加工が施され、特殊な丸い縫い代技術が利用されています。耐圧接合部の嵌合ギャップと幅を厳密に制御することにより、頑丈な金属製エンクロージャは、予期せぬ内部爆発性火花に安全に耐え、完全に封じ込めます。現在、シリーズ全体が完全に CSA 認定を受けており (関連する ANSI/UL および CSA 規格に準拠)、クラス I、ディビジョン 1 とクラス I、ゾーン 1 の両方の危険場所分類システムに対する確実な準拠をカバーしています。
仕様：
| タイプ | Ex05E | Ex10E | Ex20E | Ex40E | Ex60E |
| 力 | AC110V/AC220V | ||||
| 出力トルク | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm |
| 演技時間 | 20代 | 30代 | 30代 | 30代 | 45S |
| 回転角度 | 0～90° | 0～90° | 0～90° | 0～90° | 0～90° |
| モーター出力 | 10W | 25W | 40W | 90W | 90W |
| 定格電流 | 0.24/0.15A | 0.57/0.30A | 0.63/0.35A | 1.12/0.64A | 1.18/0.67A |
| 総重量 | 3.0kg | 5.0kg | 5.5kg | 9.5kg | 10.0kg |
| 入力信号 | DC4～20mA、DC1～5V、DC2～10V | ||||
| 出力信号 | 4-20mADC | ||||
| 基本的なエラー | ±1%以内 | ||||
| 往復エラー | 1%以下 | ||||
| デッドスペース | 0.5%-5.0%調整可能 | ||||
| 減衰特性 | 0回 | ||||
| アクチュエータの繰り返しエラー | 1%以下 | ||||
| 絶縁抵抗 | 100MΩ/DC500V | ||||
| 耐電圧クラス | AC1500V 1分間 | ||||
| 保護クラス | IP68 | ||||
| 防爆グレード | Exd II CT4Gb | ||||
| 設置角度 | 360°どの角度でも | ||||
| 電気インターフェース |
2-M20 * 1.5 防爆プラグ、クライアントは対応する防爆ケーブル コネクタを取り付ける必要があります 選択したケーブルに従って使用する場合。 |
||||
| 周囲温度 | -20℃～+60℃ | ||||
| オプション機能 | オーバートルクプロテクター/除湿ヒーター/パッシブ接点スイッチ | ||||
| 述べる | その他の入力信号または出力信号が必要な場合は、注文時に指定してください。 | ||||
