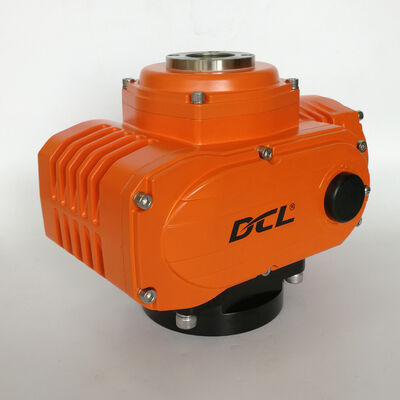

AC110V 90W 600Nm/45S 10.0kg 防爆 II C T4 バルブアクチュエータ
商品の詳細
| 標準トルク | 100nmから600nm | 標準時 | 30〜45秒 |
|---|---|---|---|
| 最低注文数量 | 5kg〜10kg | 電源 | 24VAC/110VAV/220VAC/380VAC/24VDC |
| モーター出力 | 15W〜90W | 周囲温度 | -25 ℃〜+55℃ / -13°F〜+131°F |
| 設置角度 | 360° | 保護等級 | IP68 NEMA4X/7 |
製品の説明
ゾーン1/ディビジョン1用、ExdIICT4グレードの防爆型電動コンパクトアクチュエータ
特徴
- 機械的リミット付きクォーターターン操作
- 各ハウジングカバーのシリンダーストップ型接続面、防爆ギャップおよび長さはULおよびCSA規格に準拠
- ゾーンシステム用防爆グレードExdIICT4、ディビジョンシステム用グループC、D T4
- 粉体塗装を施した堅牢なIP68/NEMA4Xアルミニウム合金ハウジング
- バルブ位置インジケータ用10mm高強度ガラスレンズ、低温(-22F)および高温(140F)の両方で高い硬度を維持。
- 高爆発圧力(>2.2 MPa)に対するアクチュエータの耐性を確保する硬質ダイカストアルミニウム合金エンクロージャ。
- 難燃処理を施した非換気モーター。
- 過負荷保護付きヘビーデューティモーター
- デューティレートは70%、S2短時間デューティ（連続運転15分未満）、S4断続タイプ運転（1200回/時）。
- ISO5211マルチフランジ取り付け。
- 過負荷保護が利用可能
- 結露防止ヒーターはオプション
- アレンレンチまたはハンドホイールによる手動オーバーライド
- UL規格/ATEXマーキングに基づくCSA認証取得中
説明
このアクチュエータは、石炭採掘用途を除くほとんどの爆発性ガス環境での使用のために設計されています。モーターおよび電子部品は、危険区域での安全性を高めるために、難燃性保護で特別に処理されています。
すべての防爆接合面の機械加工精度は、サプライチェーン全体で厳密に管理および検査され、必要な防爆ギャップが維持されていることを確認し、内部の火花が外部の爆発性ガスに引火するのを効果的に防止します。
アルミニウム合金ハウジングは、従来の電動アクチュエータハウジングよりも高い鋳造圧力で高圧ダイカストによって製造されています。このプロセスにより、材料密度が向上し、エンクロージャが高内部爆発圧力に耐えることができます。
すべてのエンクロージャ接合面は、ATEXおよびULの要件に従って設計されています。各防爆接続面は、組み立て前に精密に機械加工およびテストされ、防爆保護基準への準拠を確認します。
アクチュエータは、標準化されたISO5211マルチフランジ取り付けインターフェースとダブルスクエアドライブ設計を備えており、さまざまなクォーターターンバルブとの迅速かつ柔軟な取り付けを可能にします。
仕様
| タイプ | Ex05E | Ex10E | Ex20E | Ex40E | Ex60E |
|---|---|---|---|---|---|
| 電源 | AC110V/AC220V | ||||
| 出力トルク | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm |
| 作動時間 | 20S | 30S | 30S | 30S | 45S |
| 回転角度 | 0-90度 | 0-90度 | 0-90度 | 0-90度 | 0-90度 |
| モーター出力 | 10W | 25W | 40W | 90W | 90W |
| 定格電流 | 0.24/0.15A | 0.57/0.30A | 0.63/0.35A | 1.12/0.64A | 1.18/0.67A |
| 総重量 | 3.0kg | 5.0kg | 5.5kg | 9.5kg | 10.0kg |
| 入力信号 | 4-20mADC,1-5VDC,2-10VDC | ||||
| 出力信号 | 4-20mADC | ||||
| 基本誤差 | ±1%以下 | ||||
| 往復誤差 | 1%以下 | ||||
| デッドスペース | 0.5%-5.0%調整可能 | ||||
| ダンピング特性 | 0回 | ||||
| アクチュエータの繰り返し誤差 | ≤1% | ||||
| 絶縁抵抗 | 100MΩ/500VDC | ||||
| 耐電圧クラス | 1500VAC 1分間 | ||||
| 保護クラス | IP67 | ||||
| 防爆グレード | Exd II BT4Gb | ||||
| 取り付け角度 | あらゆる角度で360度 | ||||
| 電気インターフェース | 2-M20*1.5防爆プラグ、ケーブル選択に応じて、使用時に対応する防爆ケーブルコネクタを取り付ける必要があります。 | ||||
| 周囲温度 | -20℃～+60℃ | ||||
| オプション機能 | 過負荷プロテクター/除湿ヒーター/パッシブ接点スイッチ | ||||
| 備考 | その他の入力または出力信号が必要な場合は、注文時に指定してください。 | ||||
