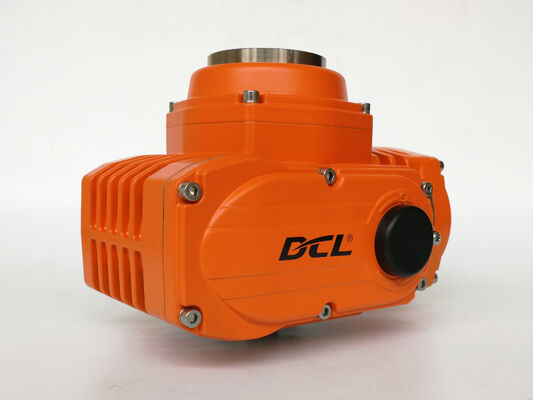

CSA ATEX IP68 50Nm～3000Nm 防爆型クォーターターンスイッチ付き電動アクチュエータ 工業用バルブ自動化用
商品の詳細
| 標準トルク | 100nmから600nm | 標準時 | 30〜45秒 |
|---|---|---|---|
| 総重量 | 5kg〜10kg | 電源 | 24VAC/110VAV/220VAC/380VAC/24VDC |
| モーター出力 | 15W〜90W | 周囲温度 | -25 ℃〜+55℃ / -13°F〜+131°F |
| 設置角度 | 360° | 密封の等級 | IP68 NEMA4X |
製品の説明
製品の特徴
-
標準出力トルク 50～3000 Nm、最大トルク 65～3900 Nm。
-
IP68エンクロージャー、周囲温度範囲 -25℃～+55℃。
-
防爆マークには Ex db h IIC T4 Gb および Ex h tb IIIC T135℃ Db が含まれます。
-
北米の定格には Class I, Division 1, Groups C and D, T5/T6、および Class I, Zone 1 が含まれます。
-
オン/オフ、位置フィードバック、またはモジュレーティング制御で利用可能。
-
モジュレーティングバージョンは 4～20 mA、1～5 VDC、または 2～10 VDC の入力を受け入れ、4～20 mA の位置フィードバックを提供します。
-
基本的なモジュレーティング誤差は ±1% 以下、繰り返し誤差は 1% 以下です。
-
ISO 5211 ダイレクトマウントオプション、およびモデル依存の DC12V、DC24V、AC110V、AC220V、または AC380V 電源。
-
オプションで過トルク保護、結露防止ヒーター、Modbus RTU、フェイルセーフリターン。
製品説明
DCL防爆電動アクチュエータシリーズは、石油・ガス、石油化学、化学、冶金、その他の産業用途におけるクォーターターンバルブの自動化をサポートします。DCL-Ex05からDCL-Ex300までのモデルは、ボールバルブ、バタフライバルブ、プラグバルブ、その他の互換性のある回転バルブ用に、50～3000 N・mの標準出力トルクを提供します。DCL-Ex05からDCL-Ex30050～3000 N・mエンクロージャーと危険場所の選択このシリーズは、IP68エンクロージャーと、指定された周囲温度範囲 -25℃～+55℃ を特徴としています。危険場所オプションには、ATEX/IECEx認証構成と北米 Class I, Division 1, Groups C and D 構成が含まれます。
選択は、設置場所のガスまたは粉塵分類、温度要件、および適用される認証に一致する必要があります。アクチュエータを指定する前に、正確なモデル、完全な防爆マーク、および証明書の条件を確認してください。IP68保護のみでは、危険場所への適合性は確立されません。
制御と位置フィードバック利用可能な構成には、オン/オフ制御、ドライコンタクトステータスフィードバック、ポテンショメータフィードバック、およびモジュレーティング位置制御が含まれます。モジュレーティングバージョンは、4～20 mA DC、1～5 VDC、または 2～10 VDC のコマンド信号を受け入れ、4～20 mA DC の位置フィードバックを提供します。指定された基本誤差は ±1% 以下、繰り返し誤差は ≤1% です。これらの数値は、バルブシステム全体の流量制御精度ではなく、アクチュエータの位置決め性能を表します。オプションの保護と電源喪失時の応答オプションの過トルク保護は、トルクが設定値に達するとモーター回路を遮断し、バルブの閉塞時の過負荷から保護するのに役立ちます。オプションの蓄積エネルギーフェイルセーフ構成は、モデルに応じてスーパーキャパシタまたはバッテリーを使用します。外部電源喪失後、選択された設定に従って、バルブを全開または全閉に駆動するか、現在の位置を保持することができます。モデルと構成の確認
注文前に、バルブの作動トルク、取り付け寸法、供給電圧、トラベル角度、作動時間、制御信号を確認してください。オプションの機能とアクセサリも、選択されたモデルと一致し、適用される認証範囲内に収まる必要があります。
仕様:
タイプ
Ex05EEx10EEx20EEx40EEx60E電源AC110V/AC220V過トルクプロテクター/除湿ヒーター/パッシブ接点スイッチ50Nm
100Nm
200Nm
400Nm
600Nm
作動時間
20S
| 30S | 30S | 30S | 45S | 回転角度 | 0-90° |
| 0-90° | 0-90° | ||||
| 0-90° | 0-90° | モーター出力 | 10W | 25W | 40W |
| 90W | 90W | 0.57/0.30A | 0.57/0.30A | 0.57/0.30A | 0.63/0.35A |
| 1.12/0.64A | 5.5kg | 5.5kg | 5.5kg | 5.5kg | 5.5kg |
| 9.5kg | 10.0kg | 入力信号 | 4-20mADC,1-5VDC,2-10VDC | 4-20mADC | 4-20mADC |
| 基本誤差 | ±1% 以下 | 往復誤差 | 1% 以下 | デッドスペース | 0.5%-5.0% 調整可能 |
| ダンピング特性 | 0回 | アクチュエータの繰り返し誤差 | ≤1% | 絶縁抵抗 | 100MΩ/500VDC |
| 耐電圧クラス | 1500VAC 1分間 | ||||
| 保護クラス | IP68 | ||||
| 防爆等級 | Exd II CT4Gb | ||||
| 設置角度 | 360° どの角度でも | ||||
| 電気インターフェース | 2-M20*1.5 防爆プラグ、クライアントはケーブル選択に従って対応する防爆ケーブルコネクタを設置する必要があります。 | ||||
| 周囲温度 | -20℃～+60℃ | ||||
| オプション機能 | 過トルクプロテクター/除湿ヒーター/パッシブ接点スイッチ | ||||
| 備考 | その他の入力または出力信号が必要な場合は、購入注文で指定してください。 | ||||
