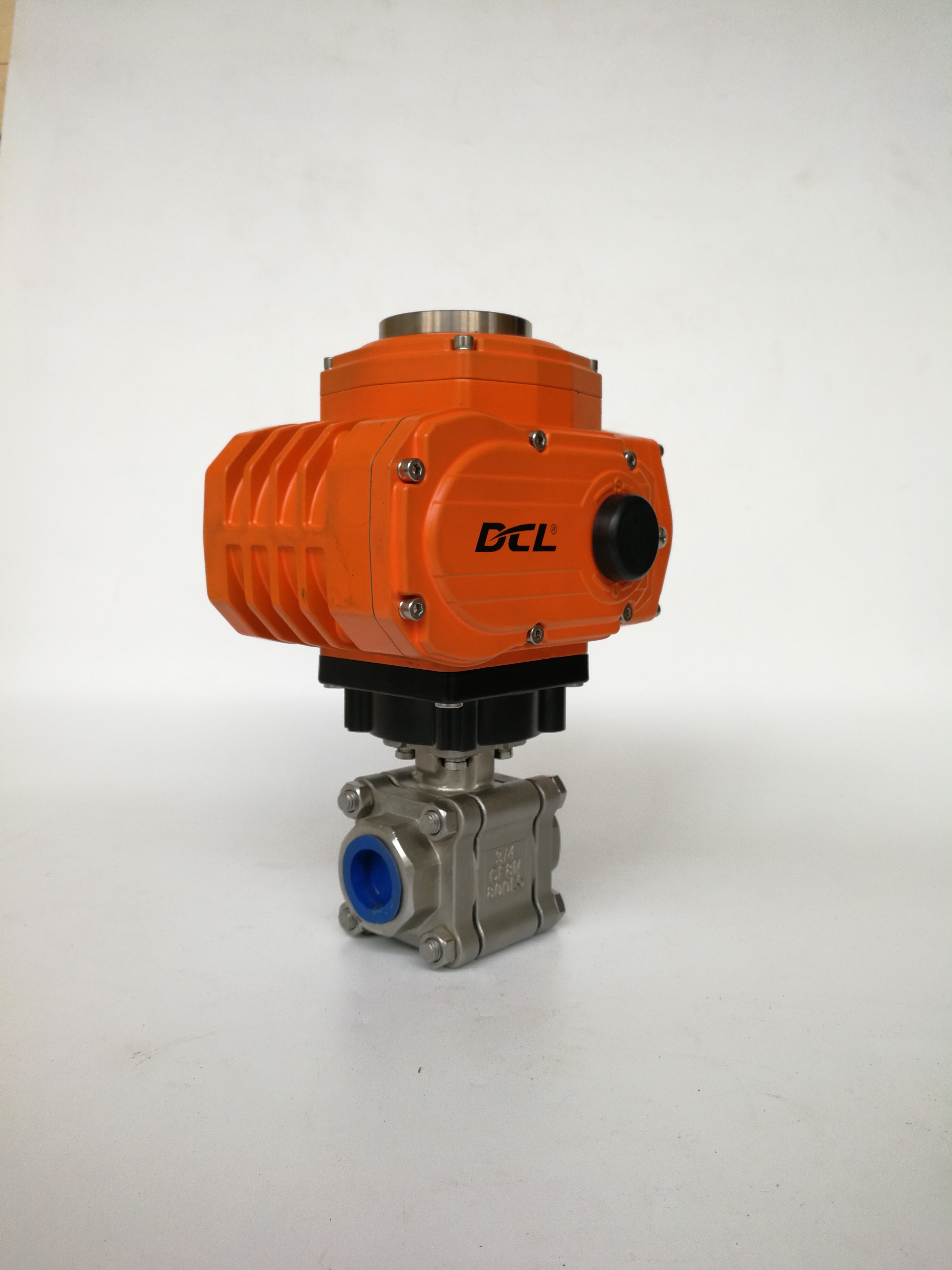

IP68 CSA ATEX 変調 AC110V 400Nm 30S 電動アクチュエータ

• 機械的リミット付きクォーターターン操作
• サーマルオーバーロード保護付きヘビーデューティモーター
• 粉体塗装された頑丈なIP68/NEMA 4Xアルミニウム合金ハウジング
• ゾーンシステム用防爆等級ExdIICT4、ディビジョンシステム用グループC、D T4
• 過トルク保護が利用可能
• 結露防止ヒーターはオプション
• 標準ISO5211直接取り付け
• 六角レンチまたはハンドホイールによる手動オーバーライド
• CSA認証
• 更新:DC12V電源モデルDCL-Ex05、DCL-Ex10、DCL-Ex20はCSA認証を取得しました。

DCL防爆電動アクチュエータは、石炭鉱山用途を除く、指定された爆発性ガスおよび可燃性粉塵環境における産業用バルブ自動化をサポートします。その保護機能は、さまざまな運転リスクに対応します。オプションの過トルク保護は過度の機械的負荷に応答し、モーターサーマル保護は異常な巻線温度に応答します。

オプションの過トルク保護

堆積物、異物、その他の障害物は、バルブの運転トルクを増加させる可能性があります。トルクが設定されたしきい値に達すると、オプションのトルクスイッチがモーター回路を遮断し、バルブとアクチュエータのトランスミッションへの過度の負荷を制限するのに役立ちます。

保護しきい値は、選択されたアクチュエータとバルブアセンブリに一致する必要があります。過トルク保護は、障害物を除去したり、あらゆる形態の機械的損傷が防止されることを保証したりするものではありません。

モーター巻線温度保護

モーター巻線内に配置されたPTCサーマルプロテクターは、巻線温度が約105℃に達すると回路を遮断します。回路は、温度が約80～90℃です。

リセットにより回路の利用可能性が回復します。その後のモーター運転は、制御コマンドと回路構成によって異なります。繰り返しサーマルカットアウトが発生した場合は、バルブの負荷、運転デューティ、および過熱の原因を調査する必要があります。

これらの温度値はモーター保護のしきい値を表しており、許容される周囲温度ではありません。指定されたアクチュエータの周囲温度範囲は－25℃～+55℃です。

耐炎エンクロージャー設計

モーター、電子部品、および接続コンパートメントは耐炎構造を採用しています。制御された接合部のクリアランスと係合長は、保護システムの一部を形成し、認定された条件下で内部の着火が周囲の爆発性雰囲気に伝播するのを防ぐのに役立ちます。

アルミニウム合金エンクロージャーと耐炎接合部は、承認された構造と一致している必要があります。設置、保守、交換作業は、適用される操作説明書および認定要件に従う必要があります。

エンクロージャー保護と危険場所認証

このシリーズはIP68エンクロージャー定格を備えています。防爆構成には、適用される認証スキームの下でのガスおよび粉塵マーキングが含まれます。IP68は侵入保護を表し、防爆適合性を独立して確立するものではありません。

CSA認証構成にはクラスI、ディビジョン1、グループCおよびD、およびクラスI、ゾーン1の構成が含まれます。温度クラスと完全なマーキングは、異なる承認を組み合わせるのではなく、選択されたモデルで確認する必要があります。

注文する前に、現場の分類、ガスまたは粉塵グループ、温度要件、証明書範囲、供給電圧、およびオプションの機能を確認してください。最終的な選択では、バルブのトルク、運転時間、および取り付けの互換性も確認する必要があります。
